Import date

Importă model 3D

Comanda permite importarea fișierelor de text ce conțin informațiile tridimensionale (x, y, z) ale punctelor. Sistemul de importare permite importul fișierelor de text în orice format: este suficient să configurați tipul de separator (“,” sau “;”), primul rând de citit, numărul coloanelor ce conțin coordonatele x, y și z. Comanda “Extrage date fișier” aplică un filtru datelor conținute în fișierul de text și extrage coordonatele punctelor pentru care se efectuează triangulația.

Prin intermediul butonului “Triangulează” este generat modelul digital pe care se pot crea secțiuni bidimensionale de verificare. Secțiunile sunt exportate pentru Slope cu butonul “Asignează secțiunea curentă în Slope”.

Importa secțiuni din TriSpace

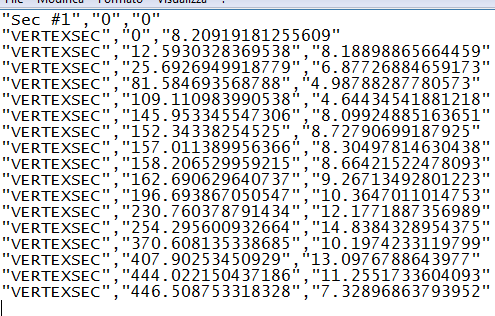

TriSpace este programul topografic realizat de GeoStru ce permite crearea planurilor cotate, a planurilor având curbe de nivel, reprezentări 3D, secțiuni 2D și secțiuni 3D. Secțiunile sunt exportate de TriSpace în fișiere text cu extensie *.sec, având formatul: VERTEXSEC, x, y. Un exemplu de fișier de text este următorul:

Exemplu de fișier generat de Trispace pregătit pentru a fi importat în Slope

Importă secțiuni DXF

Comanda se află în meniul principal (butonul din stânga sus) → Import → Importă secțiuni DXF...; alternativ, fișierul .dxf poate fi tras direct pe zona de desen. Importul creează un proiect nou: proiectul curent este înlocuit doar când se apasă Importă în fereastră (dacă nu a fost salvat, programul cere mai întâi salvarea lui). Dacă fereastra este închisă fără import, proiectul rămâne neschimbat.

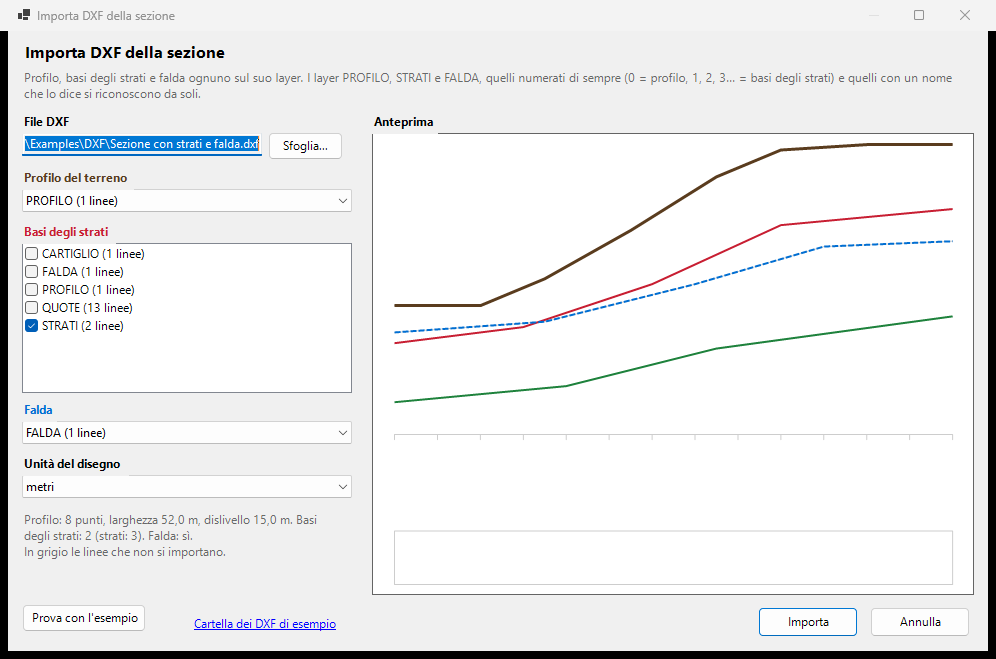

Fereastra

Câmp	Semnificație
Fișier DXF	fișierul ales; cu Răsfoiește... se deschide altul
Profilul terenului	layerul care conține profilul topografic
Bazele straturilor	layerele care conțin bazele straturilor (se pot bifa mai multe layere, iar un layer poate conține mai multe baze)
Pânza freatică	layerul pânzei freatice (opțional)
Unitățile desenului	metri, centimetri sau milimetri: coordonatele sunt convertite în metri
Previzualizare	desenul fișierului: profilul maro, bazele straturilor colorate, pânza freatică albastră punctată, cu gri liniile care nu se importă

Sub opțiuni un rezumat indică punctele profilului, lățimea și diferența de nivel a secțiunii în metri, câte baze și câte straturi se importă și dacă există pânză freatică. Butonul Încearcă exemplul deschide DXF-ul de exemplu instalat cu programul; linkul Dosarul cu DXF de exemplu deschide dosarul Examples\DXF.

Recunoașterea layerelor

La deschiderea fișierului programul propune singur layerele, în această ordine:

1. layere cu numele PROFILO, STRATI (sau care încep cu STRAT) și FALDA, ca în fișierul de exemplu;
2. convenția obișnuită: layerul 0 pentru profil și layerele 1, 2, 3... pentru bazele straturilor;
3. layere al căror nume spune ce conțin (teren, ground, strat, layer, apa, water, falda...);
4. altfel profilul este layerul cu linia cea mai lată; dacă tot desenul este pe un singur layer, celelalte linii de sub profil sunt bazele straturilor.

Opțiunile se pot schimba oricând: previzualizarea și rezumatul se actualizează imediat.

Cum se desenează fișierul DXF

• Fișierul trebuie să fie un DXF text (ASCII), de orice versiune (inclusiv R12); fișierele DXF binare nu sunt citite.
• Secțiunea se desenează în planul XY: X = distanța progresivă, Y = cota. Coordonata Z este ignorată.
• Se citesc polilinii (LWPOLYLINE și POLYLINE) și linii (LINE). Liniile și poliliniile aceluiași layer care se ating la capete sunt unite: un profil desenat din bucăți este bun. Arcele, spline-urile, textele, cotele, hașurile și blocurile sunt ignorate (explodați blocurile înainte de exportul DXF).
• Profilul poate fi și conturul închis al secțiunii: în acest caz se ia marginea superioară. La fel, fiecare strat poate fi desenat ca poligon închis: se ia marginea inferioară, iar fundul desenului este eliminat.
• Liniile desenate de la dreapta la stânga sunt inversate; bazele straturilor sunt ordonate de sus în jos. Părțile bazelor din afara extinderii profilului sunt tăiate, iar bazele mai scurte decât profilul sunt prelungite de-a lungul primului și ultimului segment până la profil.
• Liniile care nu se află sub profil (cartuș, cote, texte) nu sunt luate ca baze ale straturilor.

După import

• Cu N baze de straturi modelul are N + 1 straturi: ultimul se află sub ultima bază. Dacă bazele provin din layere cu nume (nu 0, 1, 2...), stratul ia numele layerului.
• Legendele straturilor sunt aliniate în coloană în dreapta secțiunii.
• Parametrii geotehnici se introduc în tabelul Caracteristici geotehnice; pânza freatică importată devine pânza activă și se modifică din fereastra Pânză freatică.

Exemple: în dosarul Examples\DXF al programului se află Sezione con strati e falda.dxf (layerele PROFILO, STRATI și FALDA, cu cartuș și cote care nu se importă) și Layer numerati (0 profilo, 1-9 basi degli strati).dxf, desenat cu convenția layerelor numerotate. Fișierul DXF_IMPORT_esempio.dxf este același cu al doilea exemplu.

Secțiuni din TriSpace NX

Secțiunile 2D create sau compuse în TriSpace NX (geostru.ai) se importă la fel.

Importă secțiune GeoSection

Din meniul principal → Import → Importă secțiune GeoSection (sau trăgând fișierul .geosection pe fereastră) se importă o secțiune desenată în GeoSection.

Comanda Import DXF din fereastra Date geometrice a modulului M.R.E. este diferită: importă doar profilul armăturii dintr-o singură polilinie deschisă.

Importă secțiuni din Penetrometrie

Programele Dynamic și Static Probing permit conectarea încercărilor de-a lungul unui traseu și exportarea lor în format *.esp. Fișierul esp conține informații geometrice (x, y, z) despre încercări și informații despre încercarea în sine (număr de lovituri, rezistență, stratigrafie).

Localizarea topografică se realizează automat, în timp ce reconstrucția stratigrafiei este lăsată în grija utilizatorului, care va trebui să unească stratele aparținând coloanelor stratigrafice.

Importă din LoadCap

LoadCap este un software produs de GeoStru pentru calculul capacității portante și a tasărilor fundațiilor de suprafață. Pentru fundații pe versant este necesară efectuarea stabilității globale, fișierul exportat de LoadCap conținând toate informațiile necesare pentru efectuarea acestei analize.
