Modelul "Baraj din pământ"

Modelul Baraj din pământ creează într-un singur pas secțiunea unui baraj omogen din pământ pe o fundație permeabilă și un substrat impermeabil, cu lacul în amonte. Slope generează profilul, straturile, materialele și pânza freatică, calculează infiltrația staționară și o folosește pentru presiunile interstițiale. Folosește-l ca să încerci imediat instrumentele pentru pânza freatică, infiltrație și golire rapidă sau ca punct de plecare pentru un baraj real.

Urmărește videoclipul

Modelul este primul capitol al tutorialului video Infiltrație, presiuni interstițiale și golire rapidă.

Versiune activată

Modelul Baraj din pământ este disponibil în versiunea activată a Slope.

Pas cu pas

  1. Pornește Slope. În ecranul de pornire Cum vrei să începi?, la Pornește de la un model de taluz, fă clic pe caseta Baraj din pământ (ultima din dreapta).

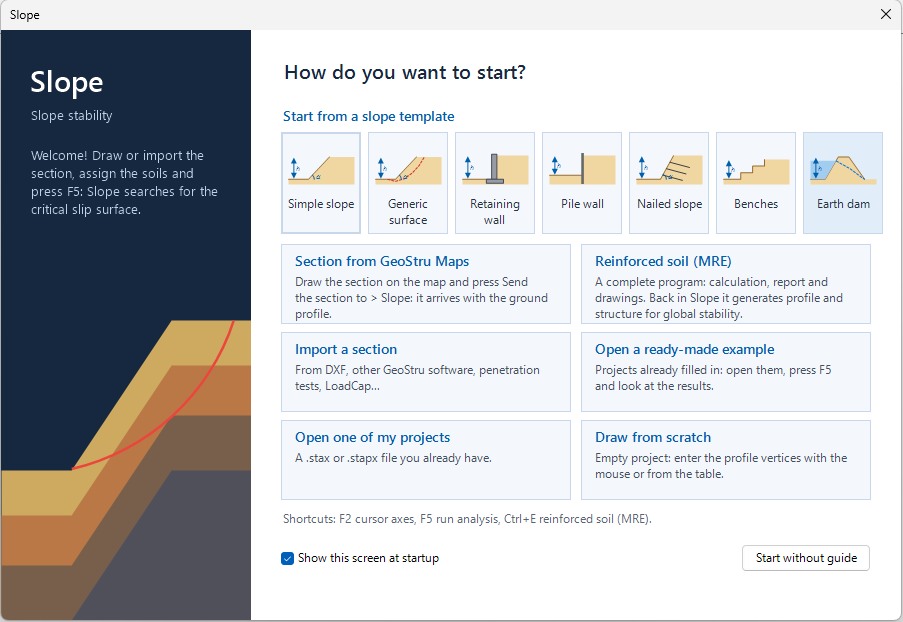

    Ecranul de pornire cu caseta Baraj din pământ

  2. Se deschide fereastra Baraj din pământ. Sus este descrierea modelului; în dreapta, schița secțiunii se actualizează pe măsură ce scrii datele.

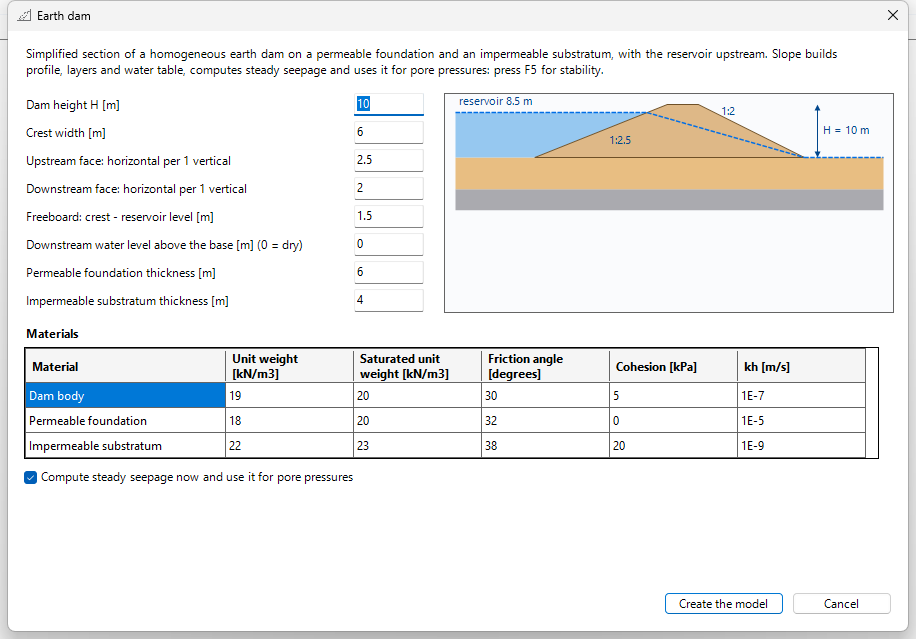

    Fereastra Baraj din pământ cu valorile implicite

  3. Introdu geometria (tabelul de mai jos). Pantele paramentelor sunt date ca orizontal pentru 1 vertical: 2,5 înseamnă 2,5 m pe orizontală pentru fiecare metru de înălțime.

  4. Verifică tabelul Materiale: greutățile volumice, unghiul de frecare, coeziunea și permeabilitatea k (kh) a fiecărui teren.
  5. Lasă bifat Calculează acum infiltrația staționară și folosește-o pentru presiunile interstițiale dacă vrei rețeaua de curgere gata calculată.
  6. Fă clic pe Creează modelul.

Geometrie

Câmp Valoare implicită Ce generează
Înălțimea barajului H [m] 10 cota coronamentului deasupra bazei
Lățimea coronamentului [m] 6 partea superioară orizontală
Paramentul amonte: orizontal pentru 1 vertical 2,5 panta paramentului dinspre lac
Paramentul aval: orizontal pentru 1 vertical 2 panta paramentului aval
Gardă: coronament - nivelul lacului [m] 1,5 nivelul lacului = H − gardă (aici 8,5 m deasupra bazei)
Nivelul apei în aval deasupra bazei [m] (0 = uscat) 0 apa de la piciorul aval, dacă există
Grosimea fundației permeabile [m] 6 stratul 2, sub baraj
Grosimea substratului impermeabil [m] 4 stratul 3, baza secțiunii

Garda trebuie să fie între 0 și înălțimea barajului, iar nivelul din aval între 0 și nivelul lacului; grosimile nu pot fi negative. Dacă o valoare este greșită, fereastra te avertizează și nu creează modelul.

Materiale

Material Greutate volumică [kN/m³] Greutate volumică saturată [kN/m³] Unghi de frecare [grade] Coeziune [kPa] kh [m/s]
Corpul barajului 19 20 30 5 1E-7
Fundație permeabilă 18 20 32 0 1E-5
Substrat impermeabil 22 23 38 20 1E-9

Permeabilitatea kh este aceeași din fereastra Infiltrație. Substratul este creat impermeabil: în calculul de stabilitate presiunea sa interstițială este nulă.

Ce vezi după "Creează modelul"

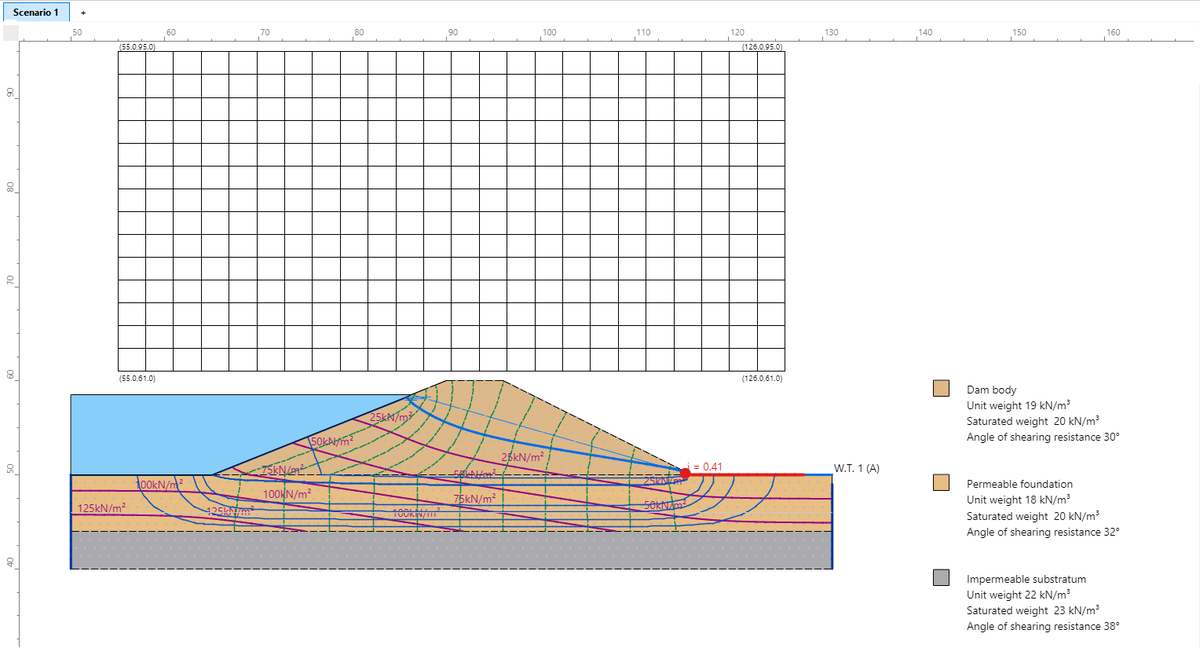

Model creat: lacul, straturile, rețeaua de curgere și rețeaua de centri

Slope creează:

  • profilul barajului și al terenului, de la x = 50 la x = 131 m, cu baza barajului la cota 50 m (cotele sunt absolute);
  • cele trei straturi: corpul barajului, fundația permeabilă (de la 50 la 44 m), substratul impermeabil (de la 44 la 40 m);
  • pânza freatică 1, care în amonte este deasupra terenului și reprezintă astfel lacul (cota 58,5 m);
  • rețeaua de centri a suprafețelor circulare, de la (55; 61) la (126; 95), care acoperă ambele paramente;
  • dacă bifa pentru infiltrație era activă, grila de presiuni interstițiale din infiltrația staționară și, în desen, rețeaua de curgere:
    • linia freatică calculată (linia albastră groasă din interiorul barajului);
    • liniile echipotențiale (întrerupte) și liniile de curent;
    • izobarele, linii de egală presiune interstițială, în kN/m²;
    • suprafața de ieșire, cu roșu, la piciorul aval, acolo unde apa iese din teren;
    • punctul cu gradientul de ieșire maxim, cu valoarea sa: i = 0.41.

Acum apasă F5 (sau CALCUL → Executie analiză) pentru stabilitate: cu valorile implicite suprafața critică este pe paramentul aval, cu Fs = 1,36 (metoda Bishop). Comparația cu pânza freatică singură este în pagina Infiltrație.

Rețeaua de centri

După fiecare calcul verifică dacă centrul critic nu este pe marginea rețelei: dacă este, lărgește rețeaua și repetă calculul (vezi Infiltrație – întrebări frecvente).

De la model la proiectul tău

Modelul este o secțiune simplificată. Pentru un baraj real poți:
