Moment de cedare piloți

Calculul momentului de plasticizare pentru o secțiune tubulară din oțel

Secțiunea luată în considerare este următoarea:

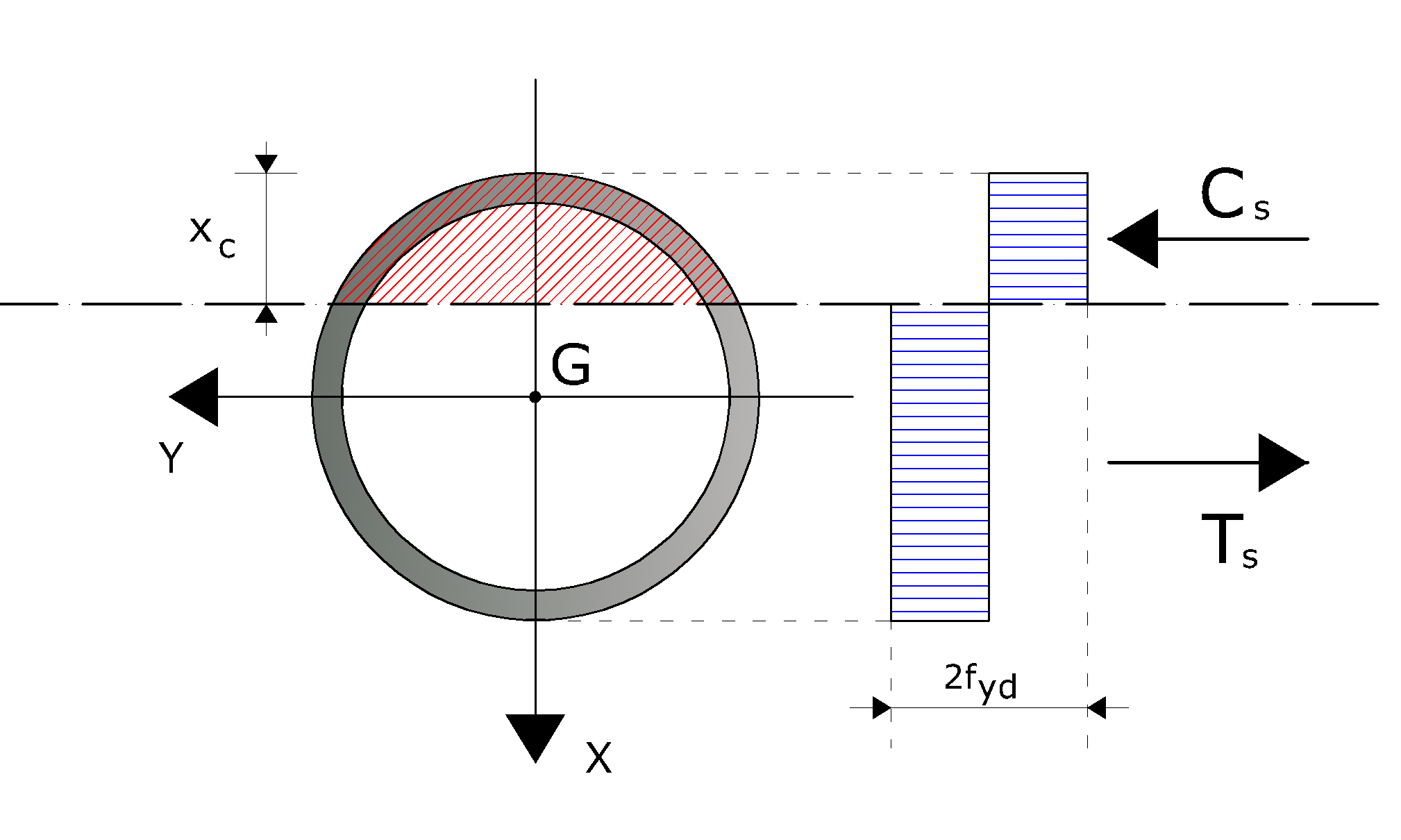

Schema pentru momentul de plasticizare al unei secțiuni tubulare din oțel

Calculul momentului de plasticizare a fost efectuat presupunând, pentru oțel, o legătură constitutivă de tip rigid plastic, cu tensiune limită de curgere egală cu  fyd. Momentul de plasticizare a fost determinat prin interpolarea pe curba de interacțiune a secțiunii.

Pentru construirea curbei de interacțiune a secțiunii s-a urmat procedura de mai jos:

În acest mod se construiește partea superioară a domeniului de interacțiune. Partea inferioară este identică, dar antisimetrică.

Un punct generic al domeniului de interacțiune a fost calculat cu formulele de mai jos:

În formulele precedente simbolurile au următoarele semnificații:

Calculul momentului de plasticizare pentru o secțiune tubulară din oțel imersă într-o secțiune circulară de beton

Formula precedentă, utilizată pentru secțiunea tubulară, poate fi extinsă la cazul în care tubul este imers într-o secțiune din beton. În acest caz este nevoie să se tină cont de contribuția betonului, conform schemei de mai jos:

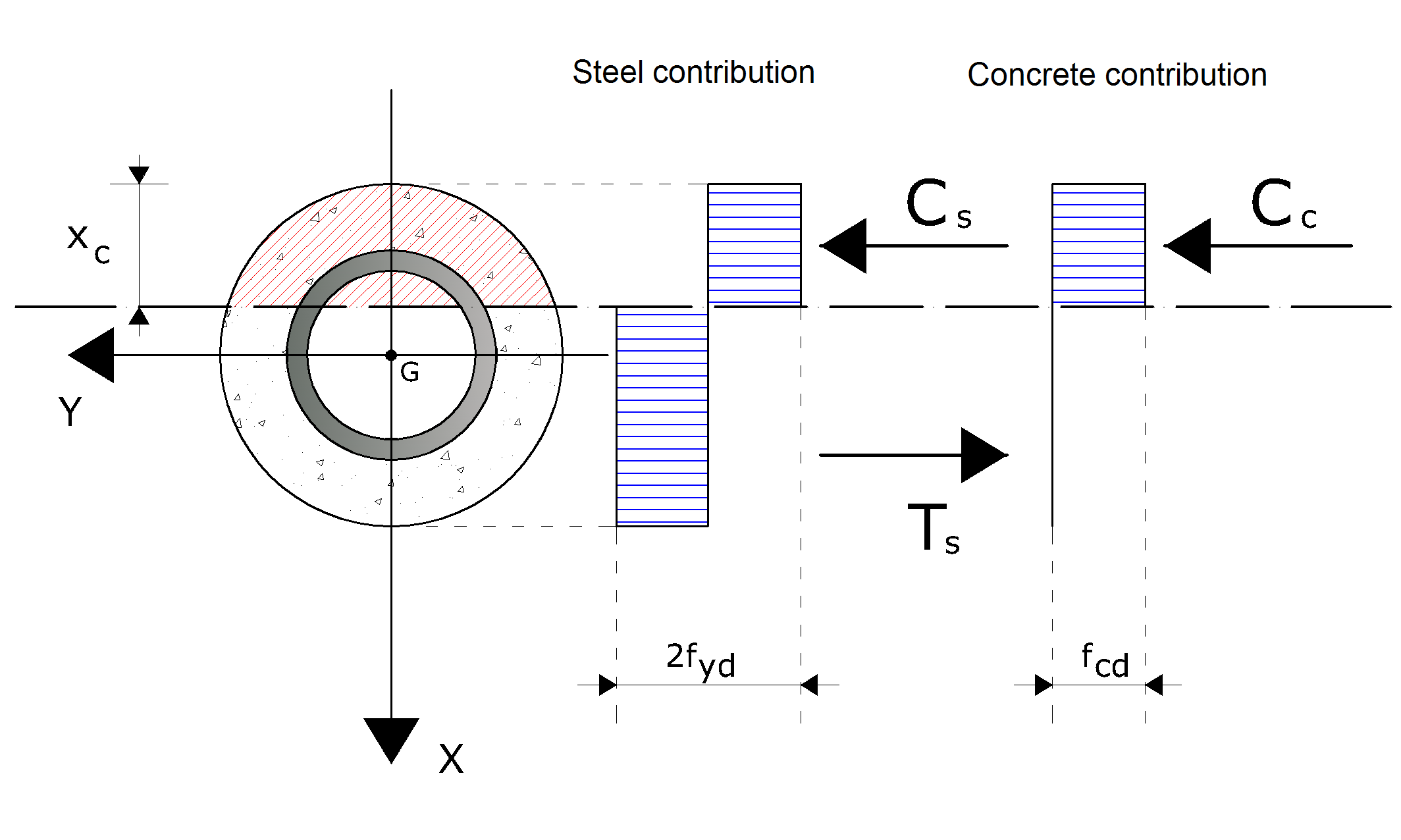

Schema pentru momentul de plasticizare al unei secțiuni tubulare din oțel imersă într-o secțiune circulară din beton

După cum se poate observa, betonul este considerat reactiv și doar cel comprimat. Valoarea solicitărilor corespunzătoare unei adâncimi fixate a axei neutre a secțiunii este:

În formulele precedente simbolurile au următoarele semnificații:

Calculul momentului de plasticizare pentru o secțiune circulară din B.A.

Și în acest caz se presupune o legătură constitutivă a materialelor de tip rigid plastic, cu tensiuni limită egale cu fcd și fyd, respectiv pentru beton și pentru oțel. Schema de referință este:

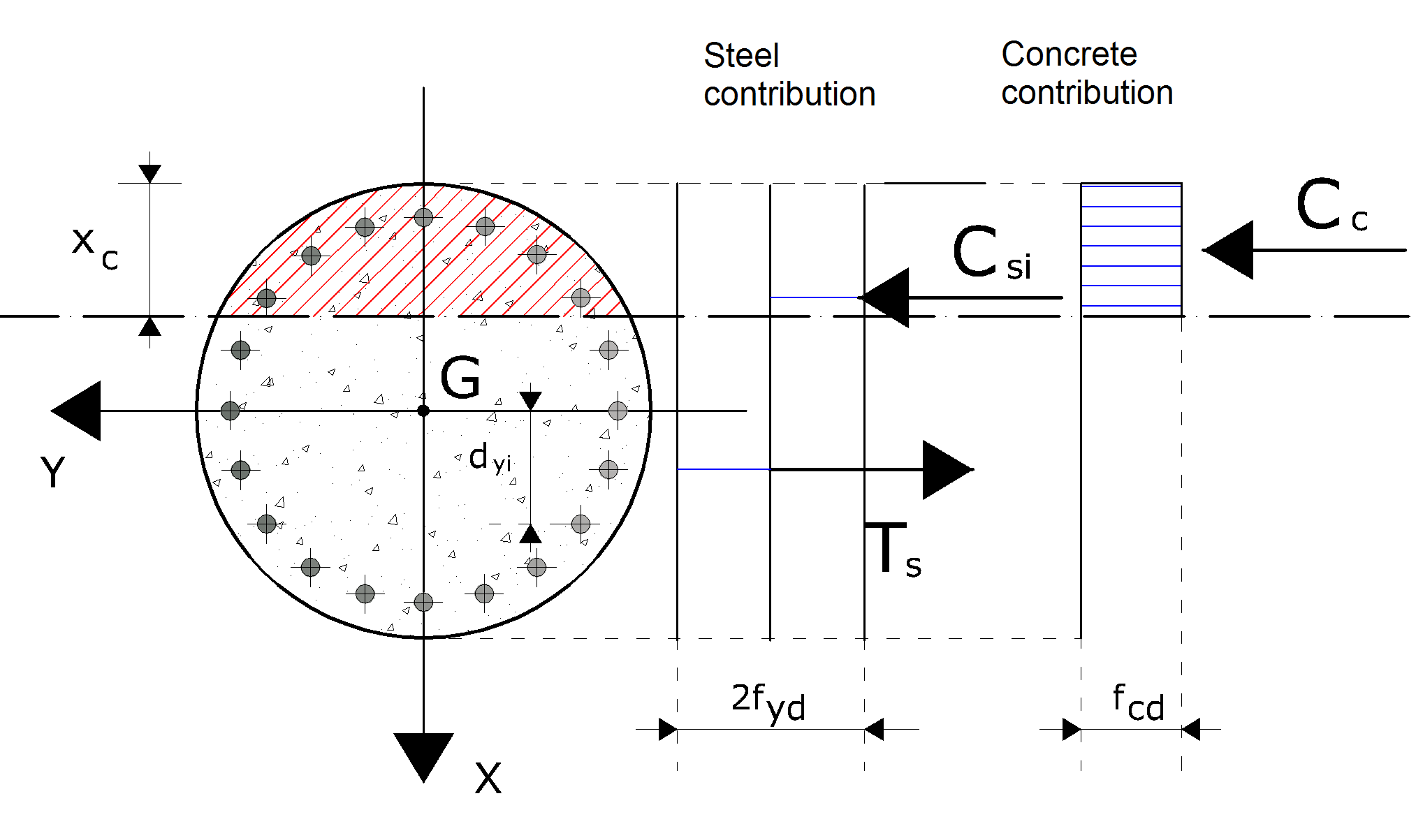

Schema de referință pentru calculul momentului de plasticizare a unei secțiuni circulare din B.A.

În acest caz, valoarea solicitărilor, în corespondență cu o adâncime prefixată a axei neutre este următoarea:

În formulele precedente simbolurile au următoarele semnificații:
