Note importante

Pentru utilizarea corectă a programului este nevoie să se respecte anumite reguli:

1. Sistemul de referință: taluzul trebuie să fie definit în cadranul pozitiv al unui sistem de referință Cartezian X, Y.
2. Cota Y trebuie să fie crescătoare de la stânga la dreapta.
3. Secțiunile definite față de sisteme de referință diferite de cel impus pot fi oglindite cu ajutorul comenzii Oglindă.
4. Distanța dintre ordonata Y minimă a nodurilor profilului și adâncimea bedrock-ului constituie o restricție în căutarea factorului de siguranță (nu vor fi luate în considerare suprafețele de alunecare care intersectează sub aceasta).
5. Caracteristicile geotehnice ale stratelor care constituie taluzul de examinat trebuie atribuite începând cu stratul superior spre cel inferior.

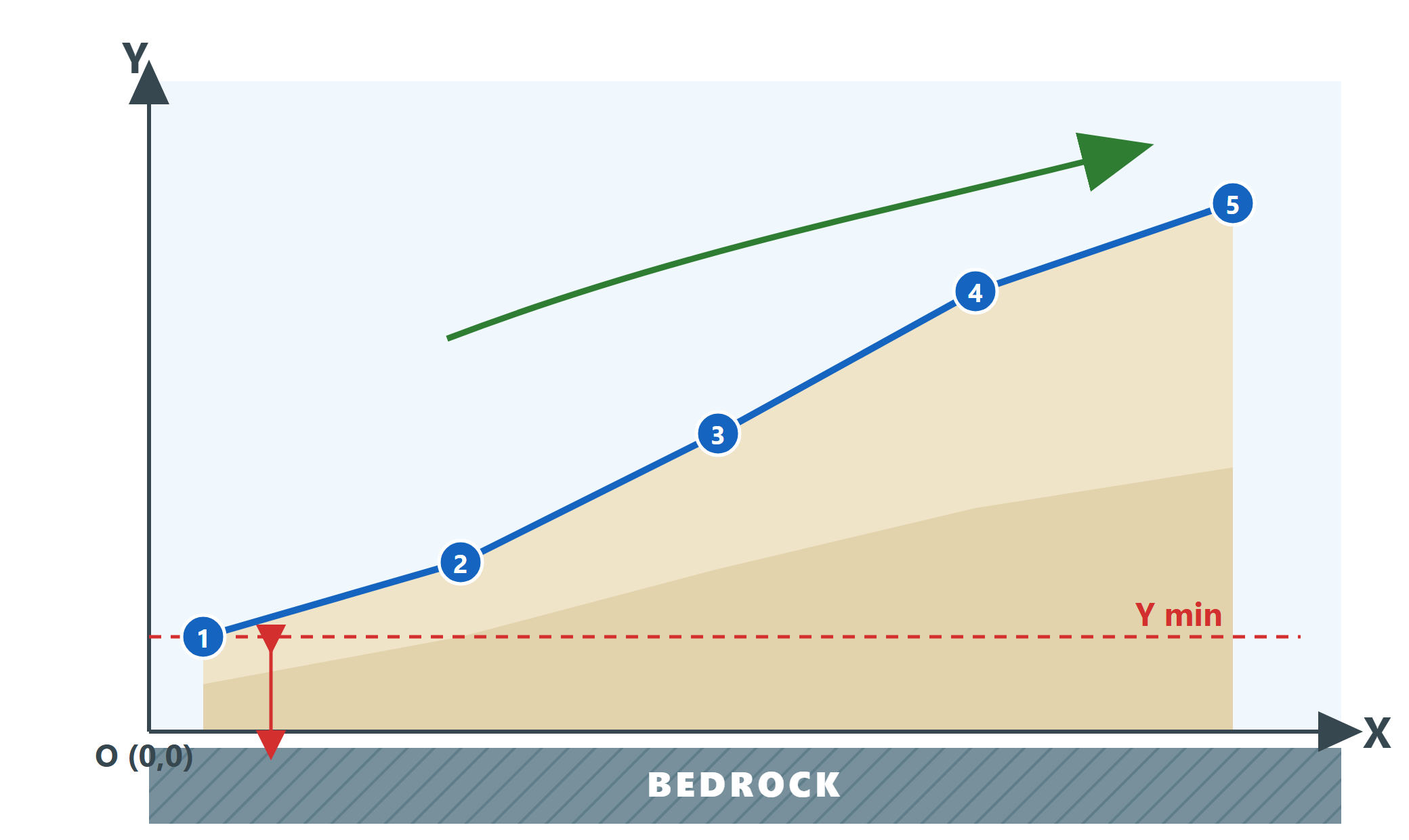

Profilul este definit în cadranul pozitiv, cu nodurile numerotate și cota Y crescătoare de la stânga la dreapta. Linia întreruptă indică Y minimă a profilului: bedrock-ul trebuie să se afle sub ea.

Greșeală frecventă

Desenarea profilului de la dreapta la stânga, cu cota Y crescătoare în acel sens, nu respectă convenția și duce la rezultate nevalide. Dacă secțiunea a fost ridicată cu orientarea opusă, trebuie oglindită cu comanda Oglindă înainte de calcul.
