Note importanti

Per usare in modo corretto il programma è necessario rispettare alcune regole di seguito elencate:

1. Sistema di riferimento: il pendio deve essere definito nel quadrante positivo di un sistema di riferimento Cartesiano X, Y.
2. La quota Y deve essere crescente da sinistra verso destra.
3. Le sezioni date rispetto a sistemi di riferimento diversi da quello imposto possono essere specchiate tramite il comando Specchia.
4. La distanza tra l'ordinata Y minima dei vertici del profilo e la profondità del bedrock costituisce un vincolo sulla ricerca del fattore di sicurezza (non verranno prese in considerazione le superfici di scorrimento che tagliano il suddetto).
5. Le caratteristiche geotecniche degli strati che costituiscono il pendio da esaminare dovranno essere attribuite a partire dallo strato superiore a quello inferiore.

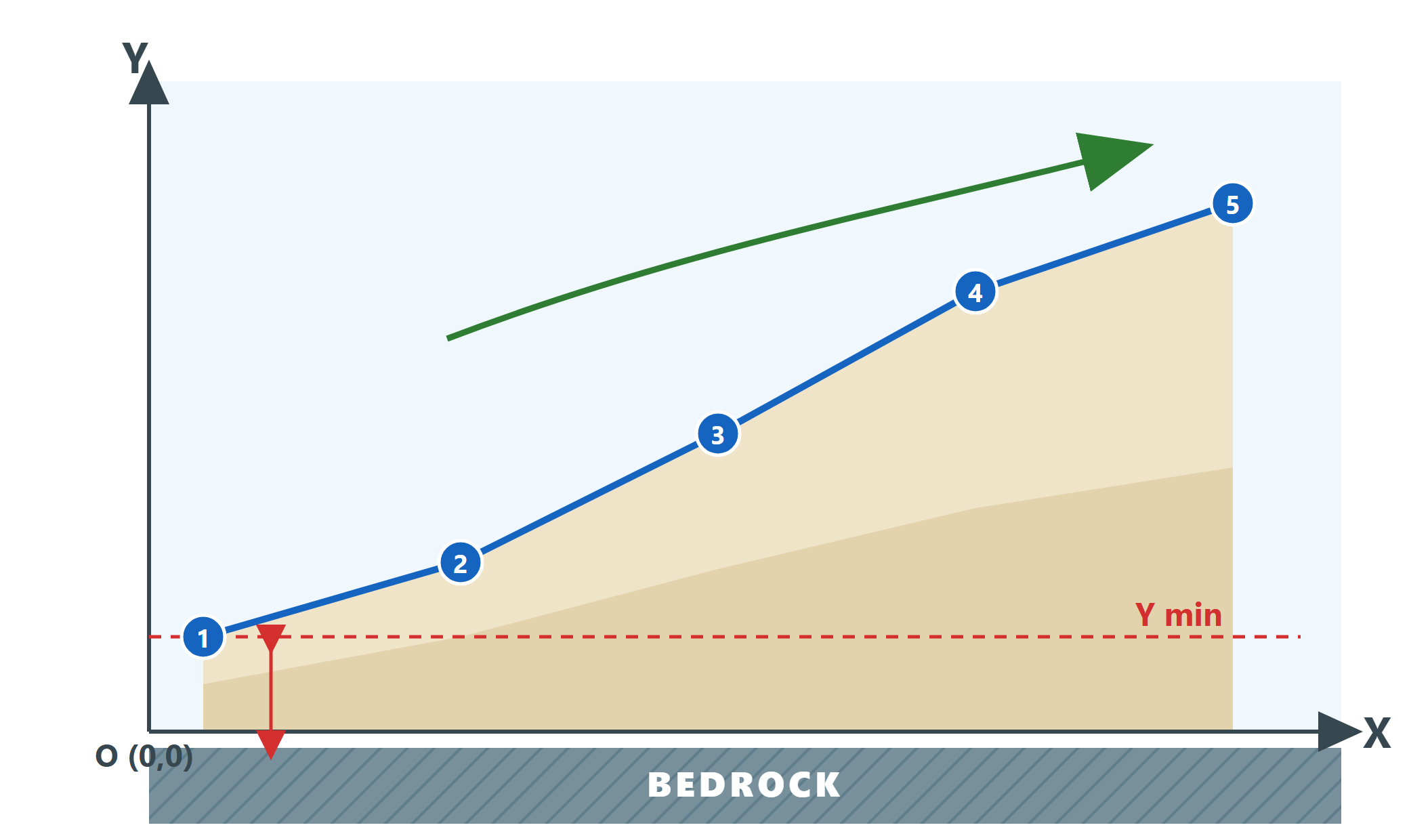

Il profilo è definito nel quadrante positivo, con i vertici numerati e la quota Y crescente da sinistra verso destra. La linea tratteggiata indica la Y minima del profilo: il bedrock deve trovarsi al di sotto di essa.

Errore frequente

Disegnare il profilo da destra verso sinistra, con la quota Y crescente in quel verso, non rispetta la convenzione e porta a risultati non validi. Se la sezione è stata rilevata con orientamento opposto, va specchiata con il comando Specchia prima del calcolo.
