Forze di trazione rinforzi

Si determinano le forze di trazione nei vari rinforzi, date dall'area del diagramma delle pressioni relative a ogni striscia.

Per il diagramma triangolare relativo al terrapieno, la forza nella striscia è data dall'area dell’elemento trapezio ab’d’ e  viene trasformata nella pressione media qi alla profondità della striscia zi mediante la relazione:

qi = γ·zi·Ka

La pressione qi agisce su una area definita dalla spaziatura delle armature h·s e corrisponde a una forza di trazione nel rinforzo pari a:

Ti = qi·A= γ· zi· Ka· (h·s)

Per l’equilibrio la somma delle forze di trazione deve essere pari alla componete orizzontale delle forze agenti.

S Ti= Pah

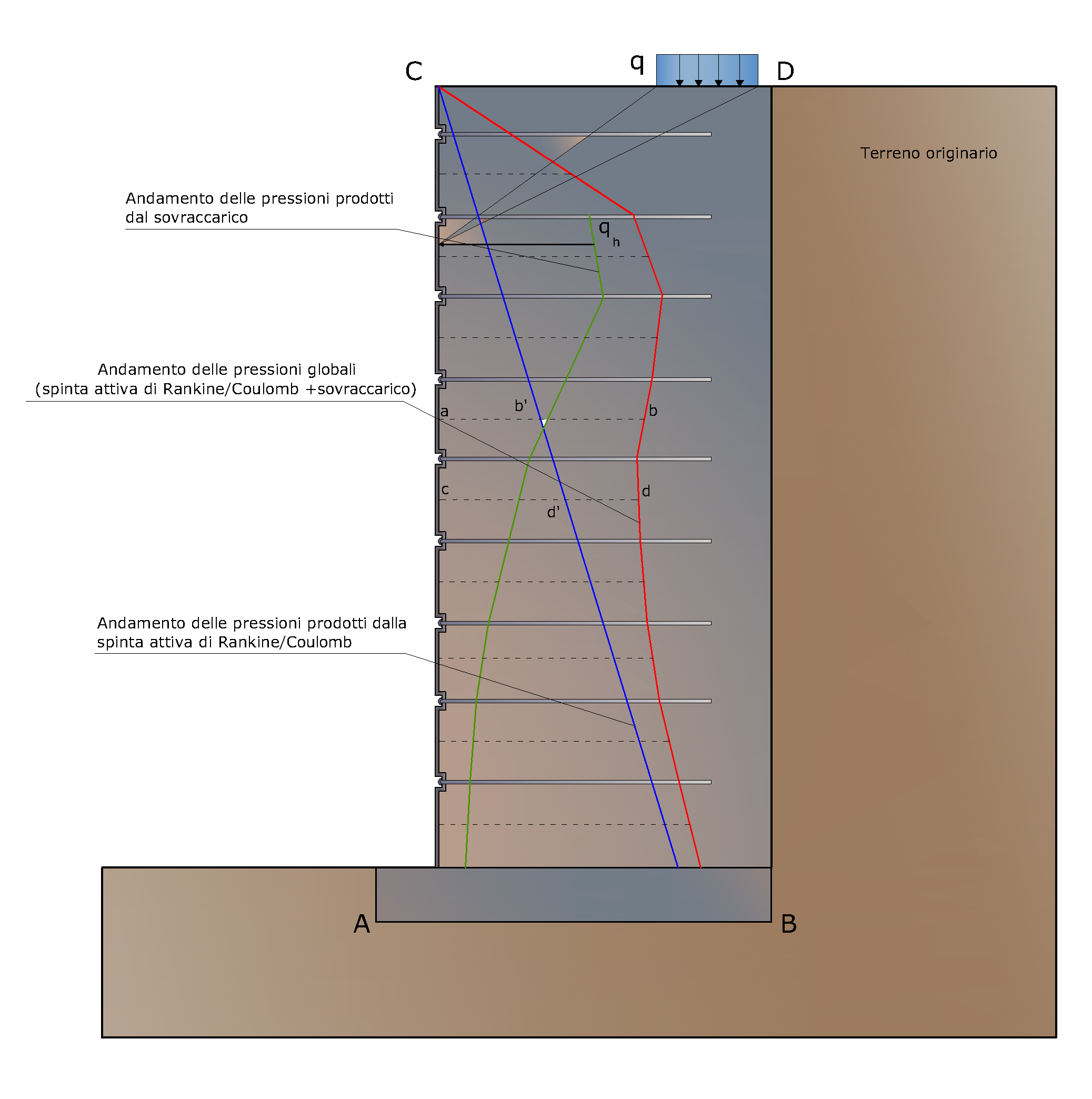

Rappresentazione schematica della disposizione dei rinforzi e relativa spaziatura
