Importazione dati

Importa modello 3D

Consente di importare dei file di testo contenenti le informazioni tridimensionali (x,y,z) sui punti. Il sistema di importazione permette di importare file di testo in qualsiasi formato: sarà sufficiente configurare il tipo di separatore(“,” o “;”), la prima riga da leggere, i numeri di colonna contenenti le x, y, z. Il comando “Estrai dati” applica un filtro ai dati contenuti nel file di testo ed estrae le coordinate dei punti su cui effettuare la triangolazione.

Tramite il pulsante “Triangolarizza” viene generato il modello digitale sul quale creare le sezioni bidimensionali di verifica. Le sezioni vengono esportate per Slope con il pulsante “Assegna sezione corrente a Slope”.

Importa sezioni da Trispace

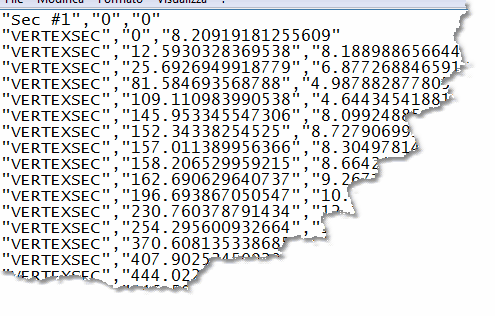

Trispace è il software topografico GeoStru; consente di creare piani quotati, piani a curve di livello, rappresentazione 3D, sezioni 2D e Sezioni 3D, anche stratigrafiche. Le sezioni sono esportare da Trispace in file di testo con estensione *.sec, avente il seguente formato: VERTEXSEC, x,y.  In fig. 4.2.1 viene riportato un esempio del file generato da Trispace.

Tabella 4.2.1- Esempio di file generato da Trispace pronto per essere importato da Slope

Importa sezioni DXF

Il comando si trova nel menu principale (pulsante in alto a sinistra) → Importa → Importa sezioni DXF...; in alternativa si può trascinare il file .dxf direttamente sull'area di disegno. L'importazione crea un nuovo progetto: il progetto corrente viene sostituito solo quando si preme Importa nella finestra (se non è stato salvato, il programma chiede prima di salvarlo). Chiudendo la finestra senza importare il progetto resta com'era.

Finestra Importa DXF della sezione

La finestra

Campo Significato
File DXF il file scelto; con Sfoglia... se ne apre un altro
Profilo del terreno il layer che contiene il profilo topografico
Basi degli strati i layer che contengono le basi degli strati (si possono spuntare più layer, e un layer può contenere più basi)
Falda il layer della falda (facoltativo)
Unità del disegno metri, centimetri o millimetri: le coordinate vengono convertite in metri
Anteprima il disegno del file: profilo in marrone, basi degli strati colorate, falda tratteggiata in blu, in grigio le linee che non si importano

Sotto le scelte un riepilogo indica i punti del profilo, la larghezza e il dislivello della sezione in metri, quante basi e quanti strati si importano e se c'è la falda. Il pulsante Prova con l'esempio apre il DXF di esempio installato con il programma; il collegamento Cartella dei DXF di esempio apre la cartella Examples\DXF.

Riconoscimento dei layer

All'apertura del file il programma propone da solo i layer, in quest'ordine:

  1. layer con i nomi PROFILO, STRATI (o che iniziano con STRAT) e FALDA, come nel file di esempio;
  2. la convenzione di sempre: layer 0 per il profilo e layer 1, 2, 3... per le basi degli strati;
  3. layer con un nome che dice cosa contengono (terreno, topografia, ground, strato, litologia, layer, falda, water, freatica...);
  4. altrimenti il profilo è il layer con la linea più larga; se il disegno sta tutto su un solo layer, le altre linee sotto il profilo sono le basi degli strati.

Le scelte si possono sempre cambiare: l'anteprima e il riepilogo si aggiornano subito.

Come va disegnato il file DXF

  • Il file deve essere un DXF di testo (ASCII), in qualsiasi versione (anche R12); i DXF binari non vengono letti.
  • La sezione va disegnata nel piano XY: X = distanza progressiva, Y = quota. La coordinata Z viene ignorata.
  • Si leggono polilinee (LWPOLYLINE e POLYLINE) e linee (LINE). Le linee e le polilinee di uno stesso layer che si toccano agli estremi vengono unite: un profilo disegnato a pezzi va bene. Archi, spline, testi, quote, tratteggi e blocchi vengono ignorati (esplodere i blocchi prima di esportare il DXF).
  • Il profilo può essere anche il contorno chiuso della sezione: in quel caso si prende il bordo superiore. Allo stesso modo ogni strato può essere disegnato come poligono chiuso: si prende il bordo inferiore e il fondo del disegno viene scartato.
  • Le linee disegnate da destra verso sinistra vengono girate; le basi degli strati vengono ordinate dall'alto verso il basso. Le parti delle basi fuori dall'estensione del profilo vengono tagliate e le basi più corte del profilo vengono prolungate lungo il primo e l'ultimo tratto fino al profilo.
  • Le linee che non stanno sotto il profilo (cartiglio, quote, testi) non vengono prese come basi degli strati.

Dopo l'importazione

  • Con N basi degli strati il modello ha N + 1 strati: l'ultimo sta sotto l'ultima base. Se le basi vengono da layer con un nome (non 0, 1, 2...), lo strato prende il nome del layer.
  • Le legende degli strati vengono allineate in colonna a destra della sezione.
  • I parametri geotecnici vanno inseriti nella tabella delle Caratteristiche geotecniche; la falda importata diventa la falda attiva e si modifica dalla finestra Falda.

Esempi: nella cartella Examples\DXF del programma ci sono Sezione con strati e falda.dxf (layer PROFILO, STRATI e FALDA, con cartiglio e quote che non vengono importati) e Layer numerati (0 profilo, 1-9 basi degli strati).dxf, disegnato con la convenzione dei layer numerati. Il file DXF_IMPORT_esempio.dxf è lo stesso del secondo esempio.

Sezioni da TriSpace NX

Le sezioni 2D create o composte in TriSpace NX (geostru.ai) si importano allo stesso modo.

Importa sezione GeoSection

Nel menu principale → Importa → Importa sezione GeoSection (oppure trascinando il file .geosection sulla finestra) si importa una sezione disegnata in GeoSection.

Il comando Importa DXF della finestra Dati geometrici del modulo M.R.E. è diverso: importa soltanto il profilo del rinforzo da una singola polilinea aperta.

Importa sezioni da penetrometrie

I software  Dynamic e  Static Probing consentono di collegare le prove lungo un path ed esportale in un file *.esp. Il file esp contiene informazioni geometriche (x,y,z) sulla prova ed informazioni sulla prova stessa (numero di colpi, resistenza, stratigrafia).

L’ubicazione topografica viene eseguita automaticamente, mentre la ricostruzione della stratigrafia è a cura dell’operatore, il quale dovrà collegare gli strati appartenenti alle colonne stratigrafiche.

Importa file da Loadcap

Loadcap  è un software per il calcolo della capacità portante  e cedimenti di fondazioni superficiali. Per le fondazioni su pendio è necessario effettuare l’analisi di stabilità globale, il file esportato da Loadcap contiene tutte le informazioni necessarie per eseguire l’analisi di stabilità.
