Curva da punti¶
Una curva di pioggia da punti è una curva calcolata interpolando i punti (durata, altezza di precipitazione) immessi dall'utente.
Aggiunta di una curva da punti

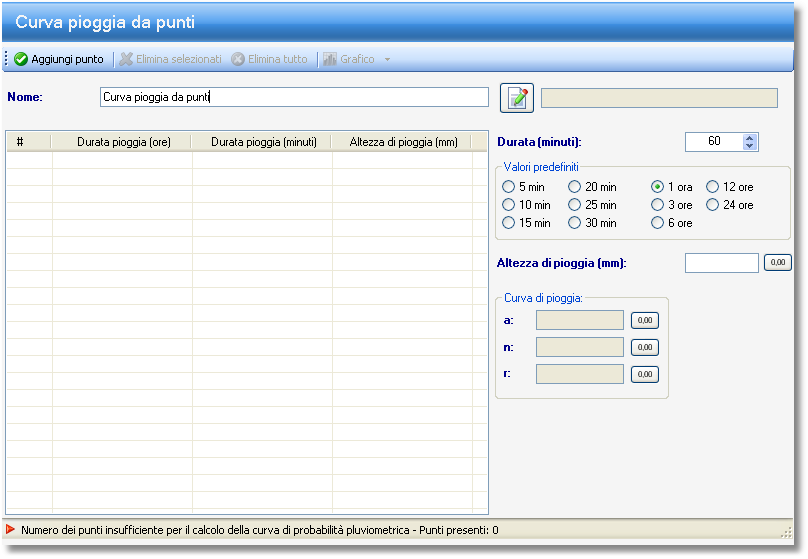

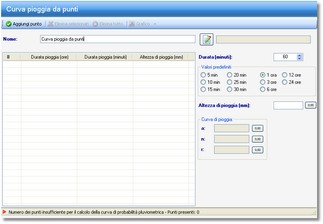

Aggiungendo al progetto una curva di pioggia da punti verrà mostrata la schermata seguente. L'inserimento di questo elemento avviene con le modalità descritte nel paragrafo dedicato all'interfaccia utente.
Come per tutti gli oggetti inseribili in un progetto è possibile modificare il nome della curva o aggiungere una descrizione.
Aggiunta ed editazione dei dati
I controlli presenti consentono di aggiungere i punti (durata, altezza di precipitazione) dai quali ricavare per interpolazione la curva di probabilità pluviometrica.
Per inserire un punto in tabella occorre specificare la durata della pioggia (da inserire direttamente o selezionare tra i valori predefiniti dell'elenco) e l'altezza della stessa; successivamente il punto sarà aggiunto alla tabella cliccando sul pulsante Aggiungi punto posto sulla barra degli strumenti presente nella finestra.
Dal terzo punto in avanti saranno mostrati i risultati dell'interpolazione all'interno del gruppo denominato Curva di pioggia. Oltre ai parametri a ed n della curva è riportato il coefficiente di correlazione.
I punti inseriti possono essere rimossi mediante i relativi pulsanti della barra degli strumenti.
Rappresentazione grafica

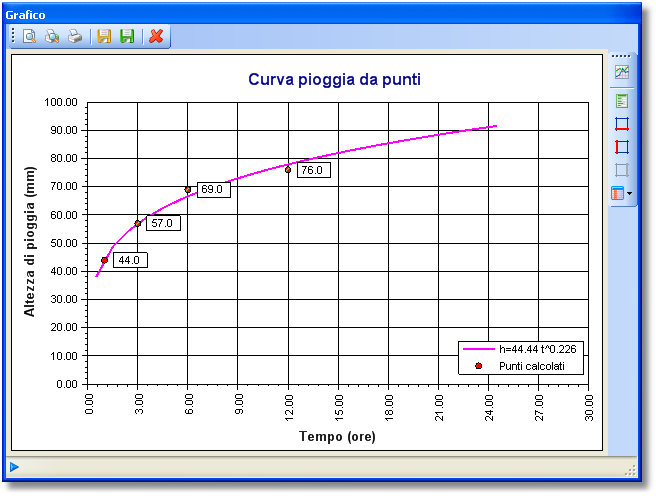

Cliccando sul pulsante Grafico verrà mostrata la curva con i punti dalla quale è stata ricavata, come mostrato nella schermata seguente.
