Combinazione di curve¶
Questo elemento offre la possibilità di combinare più curve di pioggia mediante l'attribuzione di pesi.
Aggiunta di una combinazione di curva

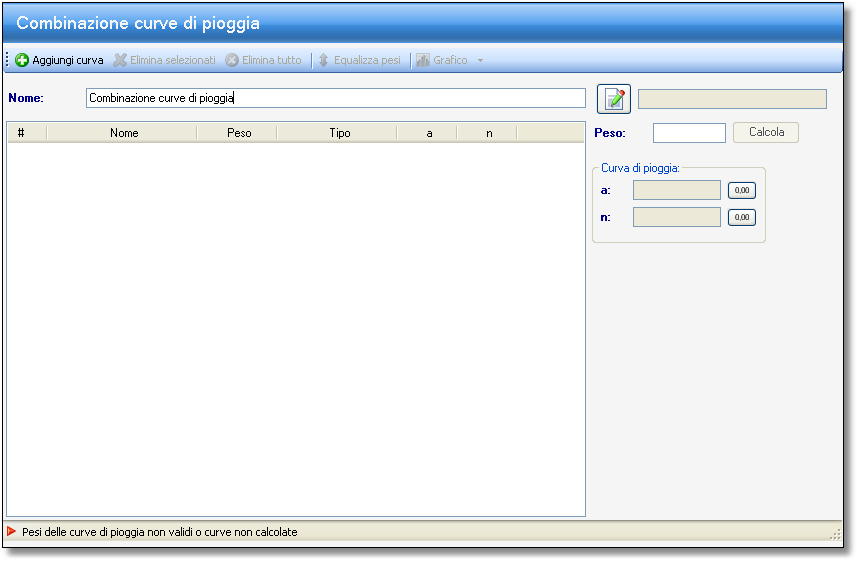

Aggiungendo al progetto una combinazione di curve di pioggia verrà mostrata la schermata seguente. L'inserimento di questo elemento avviene con le modalità descritte nel paragrafo dedicato all'interfaccia utente.
Questa funzione consente di combinare fino a un massimo di dieci curve attribuendo a ciascuna di esse un peso. La curva risultante sarà una media pesata delle curve di origine.
Come per tutti gli oggetti inseribili in un progetto è possibile modificare il nome della curva o aggiungere una descrizione.
Selezione delle curve di pioggia
La selezione delle curve può avvenire mediante il relativo pulsante della barra degli strumenti o, più velocemente, trascinando una curva dal pannello di navigazione e rilasciandola sull'area della finestra destinata a contenere le curve.
Nel primo caso verrà mostrata la finestra contenente tutte le curve già presenti nel progetto, permettendo di selezionare quelle da considerare nel calcolo della curva, come mostrato nella figura che segue.
Le curve inserite possono essere eliminate, in tutto o in parte, mediante i relativi pulsanti posti nella barra degli strumenti.

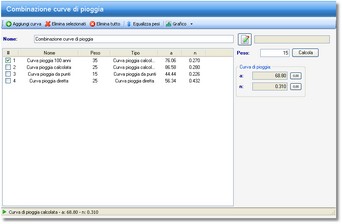

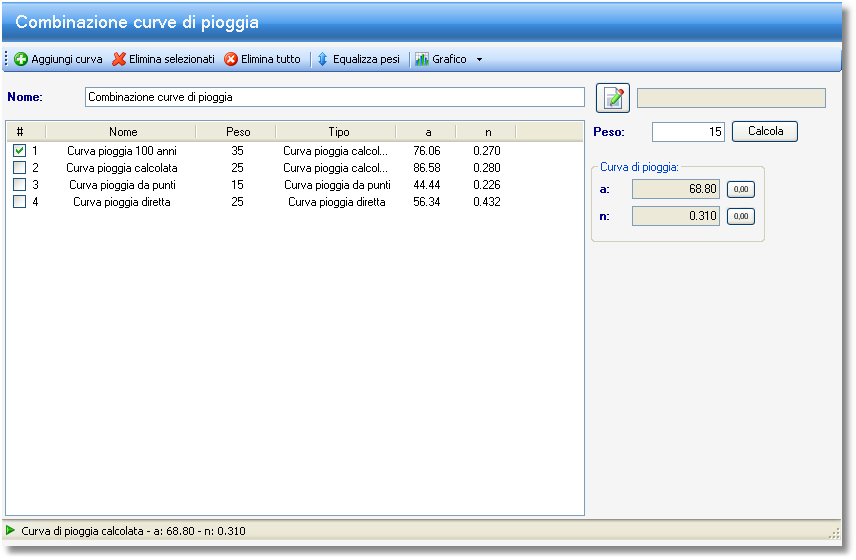

Impostazione dei parametri
Al momento dell'aggiunta di una curva, questa avrà un peso pari a zero. Si può assegnare a tutte le curve lo stesso peso cliccando sul pulsante Equalizza pesi.
Per assegnare ad una curva un dato peso occorre selezionare la riga corrispondente alla curva e digitare il valore voluto nella casella che riporta il peso.
Suggerimento
Cliccando sul pulsante Calcola si assegnerà automaticamente alla curva selezionata il peso necessario al raggiungimento di 100.
Rappresentazione grafica

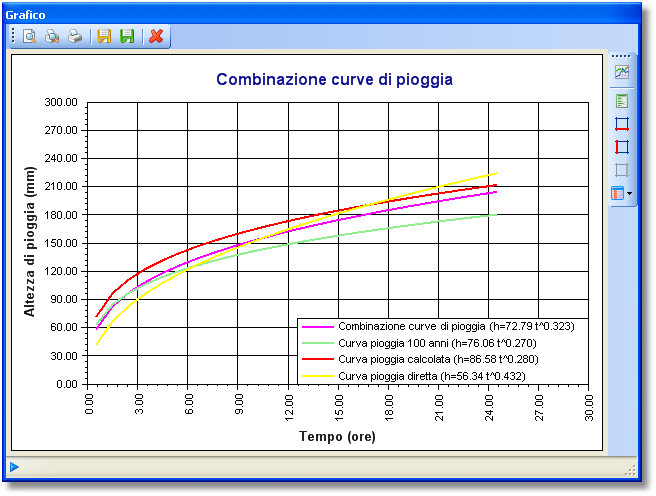

Cliccando sul pulsante Grafico verrà mostrata la curva di probabilità pluviometrica media insieme a tutte le altre curve selezionate.
