Curva calcolata¶
Una curva di pioggia calcolata è una curva che discende da una elaborazione probabilistica effettuata con uno dei modelli disponibili.
Aggiunta di una curva calcolata

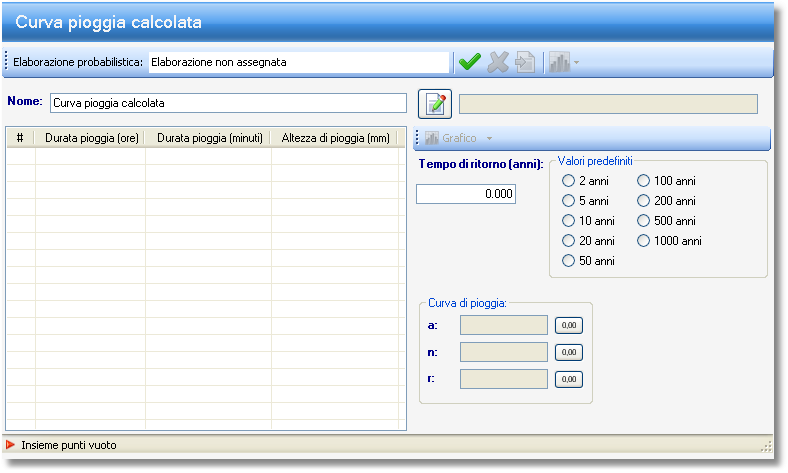

Aggiungendo al progetto una curva di pioggia calcolata verrà mostrata la schermata seguente. L'inserimento di questo elemento avviene con le modalità descritte nel paragrafo dedicato all'interfaccia utente.
Come per tutti gli oggetti inseribili in un progetto è possibile modificare il nome della curva o aggiungere una descrizione.
Selezione elaborazione probabilistica
Per effettuare il calcolo della curva di probabilità pluviometrica occorre assegnare l'elaborazione probabilistica di partenza e fissare il tempo di ritorno.
La selezione dell'elaborazione probabilistica può avvenire cliccando sul pulsante a destra della casella di testo che riporta il nome dell'elaborazione oppure semplicemente trascinando un'elaborazione dal pannello di navigazione e rilasciandola sulla casella di testo con il nome dell'elaborazione.
Suggerimento
Il modo più rapido di selezionare un'elaborazione probabilistica consiste nell'operare direttamente sul pannello di navigazione trascinando il nodo che rappresenta l'elaborazione e rilasciandolo sul nodo che rappresenta la curva di pioggia.
Gli altri pulsanti della barra degli strumenti dell'elaborazione consentono di annullare la scelta fatta, di spostarsi sull'elaborazione selezionata o mostrare i grafici probabilistici delle serie di dati interpretate nell'elaborazione.
Risultati del calcolo

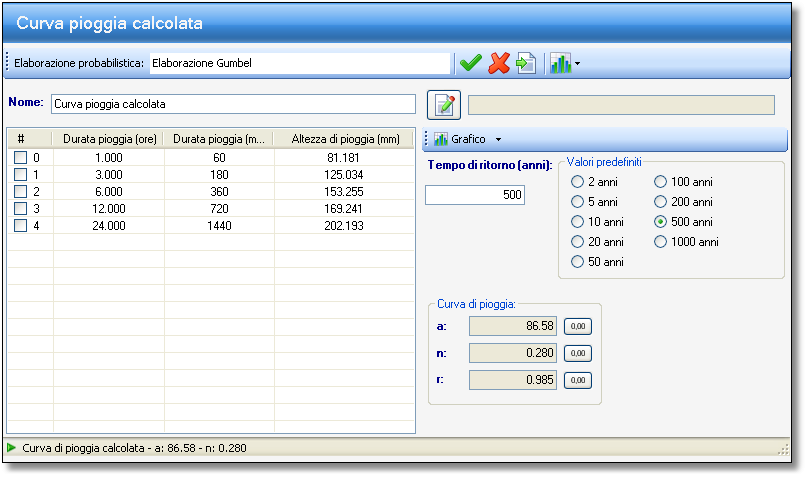

Una volta stabilità l'elaborazione probabilistica e fissato il tempo di ritorno sarà immediatamente effettuato il calcolo della curva di probabilità pluviometrica e i risultati appariranno come mostrato nella successiva schermata.
Nella tabella sono riportati i punti calcolati dalla distribuzione probabilistica di partenza per il tempo di ritorno selezionato. Le durate sono espresse sia in ore che in minuti.
Nel riquadro denominato Curva di pioggia sono invece riportati i risultati dell'interpolazione dei punti riportati in tabella, con l'indicazione, oltre ai parametri a ed n della curva, del coefficiente di correlazione.
Nota
Affinché venga determinata la curva di pioggia e calcolati i coefficienti è necessario che l'elaborazione prescelta contenga almeno tre interpretazioni probabilistiche valide.
Rappresentazione grafica

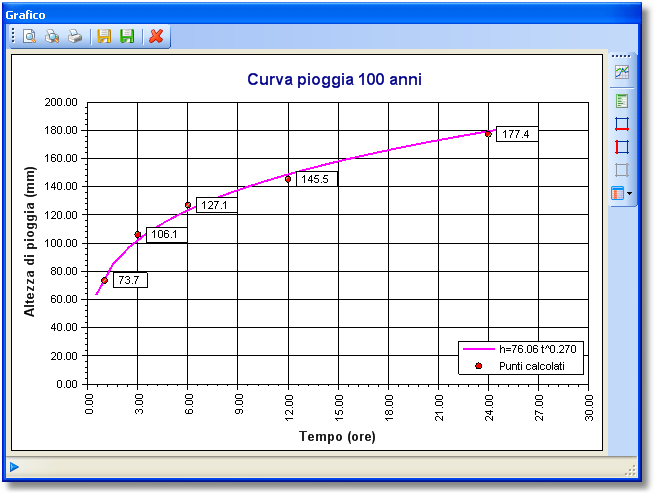

Cliccando sul pulsante Grafico verrà mostrata la curva con i punti dalla quale è stata ricavata, come mostrato nella schermata seguente.
Argomenti correlati
- Generazione di rapporti
- Funzionalità dei grafici
- Nozioni generali sull'interfaccia utente
