Contraforti¶
Calculul Zidurilor cu contraforti
Cazul zidurilor cu contraforti solicită inserarea datelor geometrice, adică grosimea și interaxa longitudinală. Contrafortul poate fi poziționat în interior (înspre teren) sau în exterior.
Înălțimea contrafortului este luată egală cu înălțimea zidului, în timp ce baza este considerată egală cu lungimea fundației amonte, pentru contraforți interni, sau a fundației aval pentru contraforți externi.
Calculul împingerii pe zid este independentă de prezența elementului suplimentar și este calculată cu aceeași procedură relativă zidului cu elevație.
Prezența contrafortului are efect, cu forță greutate, atât la nivel de solicitare pe elevație cât și în verificările globale la răsturnare, sarcină limită și alunecare.
Greutatea contrafortului este calculată cu greutatea volumică a materialului zidului și cu același coeficient parțial ca greutatea proprie a zidului; în combinațiile seismice se adaugă forța sa de inerție orizontală.
Verificarea secțiunii din b.a. și calculul armăturii
Contraforții exteriori sunt calculați ca console în T întors (contrafort + elevația care conlucrează) pe interax, cu verificări la încovoiere cu forță axială, forță tăietoare, lunecare talpă-inimă, voalarea marginii libere și în exploatare; elevația dintre doi contraforți este calculată ca placă, iar armătura contrafortului este proiectată de program. Contraforții interiori au greutate, dar nu contribuie la rezistență: elevația este verificată ca o consolă fără contraforți. Metoda este descrisă în Calculul contraforților.
Metoda anterioară

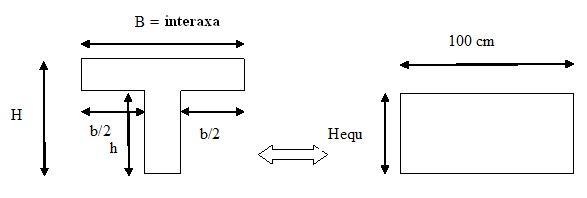

În versiunile anterioare secțiunea în T era înlocuită cu o secțiune dreptunghiulară lată de 1 m cu același moment de inerție (grosime echivalentă). Această metodă a fost înlocuită: motivele sunt explicate în Calculul contraforților.
