Piloți¶

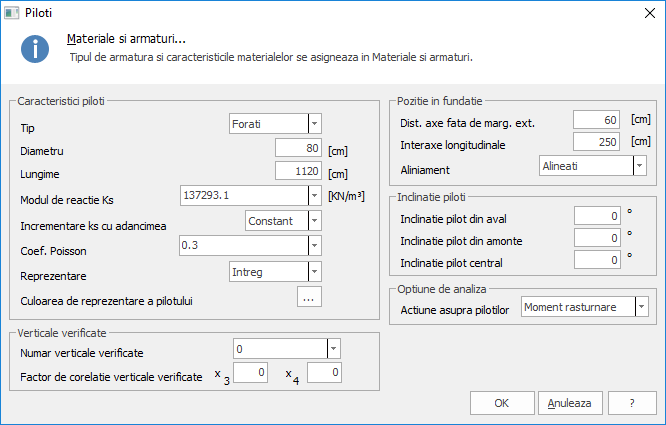

În tipologiile de zid pe piloți este activă comanda Piloți, în care se definesc tipul de pilot, geometria, poziția în fundație și opțiunile de calcul. În stânga, fereastra afișează în timp real secțiunea fundației cu piloții (diametru, înclinare, lungime și cotele rândurilor) și dispunerea în plan cu interaxele și decalajele; desenul urmărește datele pe măsură ce sunt introduse. Modelul de calcul este descris în Grup de piloți.
Caracteristici pilot¶
- Tip: forați, bătuți (înfipți) sau micropiloți. Micropiloții sunt calculați ca piloți forați; în desenul zidului au conturul neregulat al bulbului injectat.
- Armătură: bare longitudinale sau tubulară. Este aceeași opțiune din Materiale și armături: dacă este modificată aici, se regăsește acolo, și invers. La alegerea micropiloților armătura devine automat tubulară, până când este aleasă manual; la confirmare, dacă tubul din proiect nu încape în pilot, se propune o țeavă de 114 x 10 mm. Diametrele barelor, etrierii și datele țevii se introduc în Materiale și armături.
- Diametrul și lungimea pilotului.
- Reprezentarea pilotului în desen (întreg sau întrerupt) și culoarea.
Terenul din jurul pilotului¶
Modulul de reacțiune orizontală ks (din lista valorilor tipice sau introdus manual), variația cu adâncimea (constantă sau crescătoare) și coeficientul lui Poisson, folosit în calculul tasării și al rigidității axiale a pilotului.
Poziția în fundație¶
Cu unul, două sau trei rânduri se introduc:
- distanța axei pilotului față de marginea exterioară a fundației: rândurile exterioare sunt dispuse simetric, iar cu trei rânduri cel central se află la mijloc;
- interaxul longitudinal, adică distanța între piloți de-a lungul zidului;
- cu două rânduri, alinierea: piloți aliniați sau dispuși în șah (al doilea rând decalat cu jumătate de interax); cu trei rânduri rândul central este întotdeauna decalat;
- înclinarea fiecărui rând, în grade față de verticală, pozitivă când vârful este orientat spre aval.
Cu tipologia Zid pe rânduri de piloți secțiunea devine un tabel al rândurilor (până la 8): pentru fiecare, distanța față de marginea din aval, înclinarea, interaxul de-a lungul zidului și decalajul. Cu Adaugă rând și Elimină rând se modifică numărul de rânduri.
La confirmare programul controlează interaxele: un interax sau o distanță între rânduri mai mică decât diametrul reprezintă o eroare, o valoare mai mică de 3 diametre reprezintă un avertisment. Când este cazul, propune valorile recomandate cu Atribuie valorile recomandate; se poate și continua cu valorile proprii sau reveni la date.
Opțiuni de analiză¶
- Acțiunea asupra piloților: Momentul de răsturnare (numai momentele de răsturnare în jurul piciorului, alegere acoperitoare) sau Momentul rezultant (echilibrul tuturor acțiunilor). În ambele cazuri momentul este raportat la centrul de greutate al piloților (v. Grup de piloți).
- % din sarcină atribuit piloților: de la 100% (totul la piloți) până la 70%. Partea rămasă din sarcinile verticale și din moment revine terenului de sub radier (fundație mixtă); forța orizontală revine întotdeauna în întregime piloților.
- Legătura pilot-radier: Articulație sau Încastrare, cu două sau mai multe rânduri. Pictograma (i) de lângă opțiune explică în ce situații se folosește una sau cealaltă.
- Eficiența grupului: Niciuna (pilot izolat) sau Converse-Labarre, care reduce sarcina limită a fiecărui pilot în funcție de interaxe și de numărul de rânduri. De regulă niciuna pentru piloți forați în nisip, Converse-Labarre în argile.
Verticale investigate¶
Numărul verticalelor investigate (profile de investigare) și factorii de corelare ξ3 și ξ4 corespunzători, cu care se obține rezistența caracteristică din cea calculată. O valoare nulă este considerată egală cu 1.
