Condizioni idrauliche al contorno¶
In un'analisi di filtrazione / flusso stazionario (vedi Analisi di flusso stazionario) il moto dell'acqua è governato dalle condizioni al contorno idrauliche, ovvero dai valori di carico totale (prevalenza) ϕ assegnati ai nodi del bordo del modello.
Assegnazione del carico totale¶
Dopo aver selezionato i nodi del bordo interessati (pannello Strumenti), si apre la finestra Condizioni al contorno e si sceglie la scheda Idraulica. Sono disponibili due modalità.
Valore carico totale [m] — carico totale fisso assegnato ai nodi selezionati. Si usa dove il carico è noto e costante, ad esempio i nodi a contatto con un battente d'acqua a monte (la prevalenza totale è pari a quota + altezza d'acqua). Questi nodi costituiscono una superficie equipotenziale.

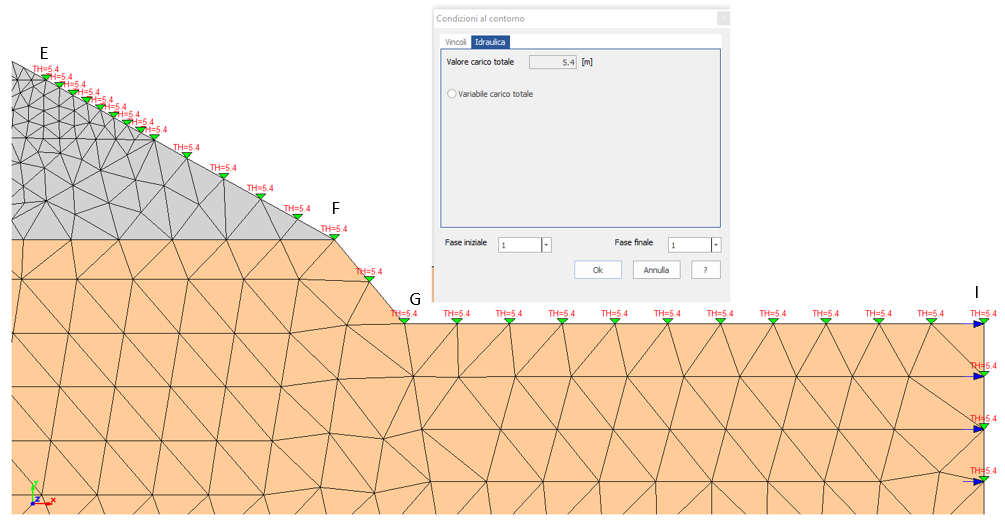

Carico totale fisso (lato monte)
Variabile carico totale (casella di spunta) — carico totale variabile: il software assegna automaticamente a ciascun nodo un carico totale pari alla sua quota. Si usa dove non si conosce a priori la posizione della superficie libera (ad esempio il paramento di valle o la sommità), ammettendo così la possibile formazione di una superficie freatica.

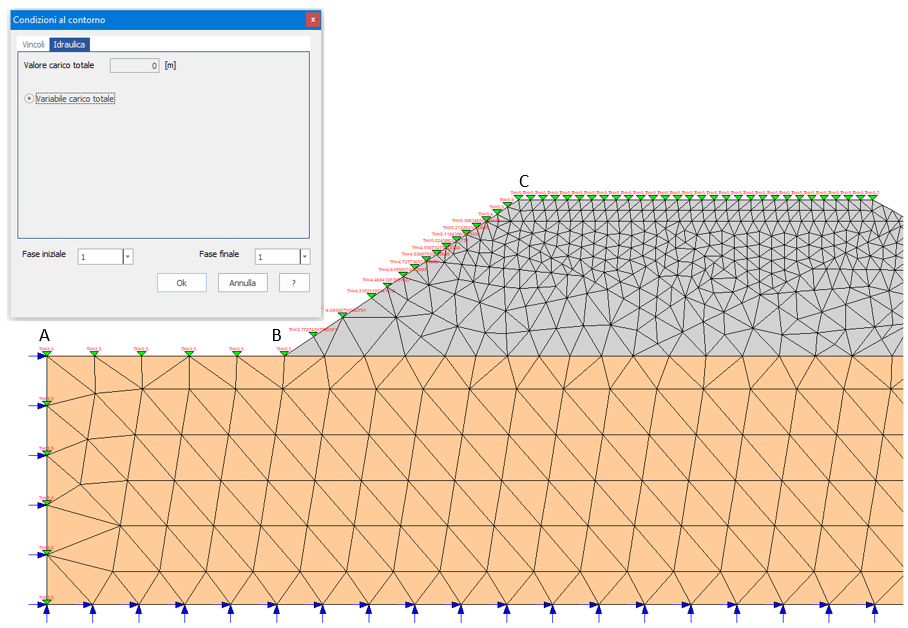

Carico totale variabile (lato valle e sommità)
I campi Fase iniziale / Fase finale definiscono in quali fasi di calcolo il vincolo idraulico è attivo.
Tipo di potenziale (Potential type)¶
Nel pannello dati dei nodi con carico assegnato (Total heads) ogni nodo riporta un codice Potential type, che deve essere coerente con la modalità scelta:
| Potential type | Significato |
|---|---|
| 1 | Carico totale fisso (fixed total head) |
| 2 | Carico totale variabile (variable total head) |
| 0 | Non valido — errore: va impostato a 1 o 2 |
Errore frequente
Lasciare il Potential type a 0. Ogni nodo con carico idraulico assegnato deve avere Potential type 1 o 2; in caso contrario l'analisi segnala un errore di tipo di potenziale ("Unknown potential type").
Proprietà idrauliche dei materiali¶
I parametri idraulici si assegnano in Caratteristiche materiale → scheda Proprietà idrauliche, per ciascun materiale:
- Permeabilità X (kx) [m/s]
- Permeabilità Y (ky) [m/s]
I due valori possono essere diversi tra loro, così da modellare terreni anisotropi (permeabilità differente nelle direzioni x e y).

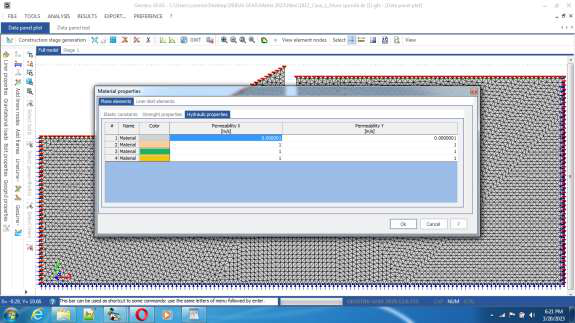

Scheda "Proprietà idrauliche": permeabilità nelle direzioni X e Y
Vedi anche¶
- Analisi di flusso stazionario — teoria e formulazione del problema di filtrazione.
- Metodo di analisi in GFAS — procedura iterativa (gestione della superficie libera e degli air element).
- Esempio di calcolo — esempio completo (argine in terra).
