Cedare structurală a placării

Verificarea față de acest mecanism se efectuează prin calculul eforturilor, în special forța tăietoare și momentul încovoietor, care acționează asupra placării și compararea acestor valori cu valorile ultime. Această verificare se realizează în interoperabilitate cu software-ul RC-SEC. Eforturile se calculează presupunând că placarea poate fi schematizată ca o grindă continuă pe mai multe reazeme, supusă unei încărcări distribuite variabile (Figura 7).

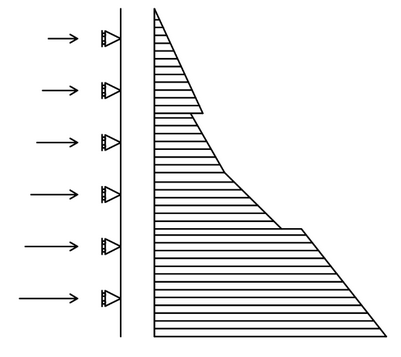

Fig. 7 – Schema statică pentru calculul eforturilor

În această schemă, legăturile reprezintă armăturile și, prin urmare, forțele de reacțiune sunt egale cu Fi, în timp ce încărcarea este dată de suma presiunilor totale exercitate de terenul din amonte.
