Schemă de calcul

În cele ce urmează, se va face referire la un perete Soil Nailing bazat pe schema reprezentată în Figura 2.

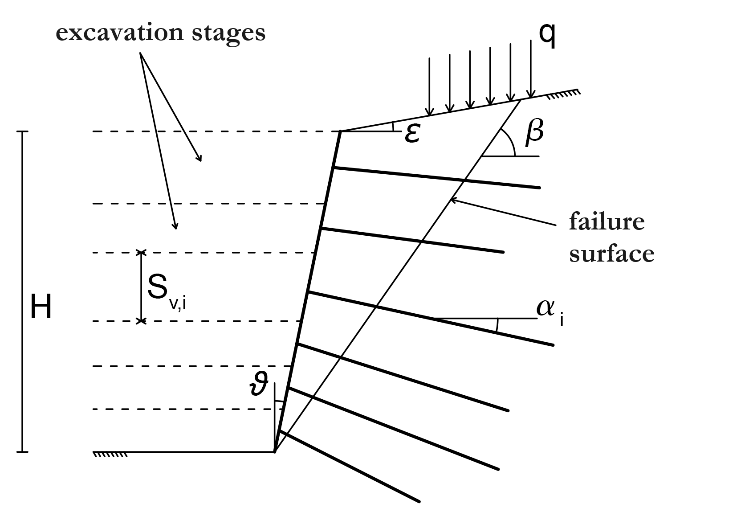

Fig. 2 – Schema de calcul considerată în analize.

În mod specific, în schema ilustrată în Figura 2, diferitele faze de excavație sunt caracterizate de o adâncime variabilă, care corespunde distanței verticale dintre armături, Sv,i, în timp ce înălțimea totală a peretelui este notată cu H. Fiecare cui este caracterizat printr-o lungime și o înclinare variabilă. Atât fața peretelui, cât și terenul din spatele acestuia pot fi înclinate. Pentru claritate, Figura 2 reprezintă situația unui teren omogen și uscat, însă, în general, terenul poate fi stratificat, iar considerațiile pot ține cont de prezența apei freatice.
