Date generale

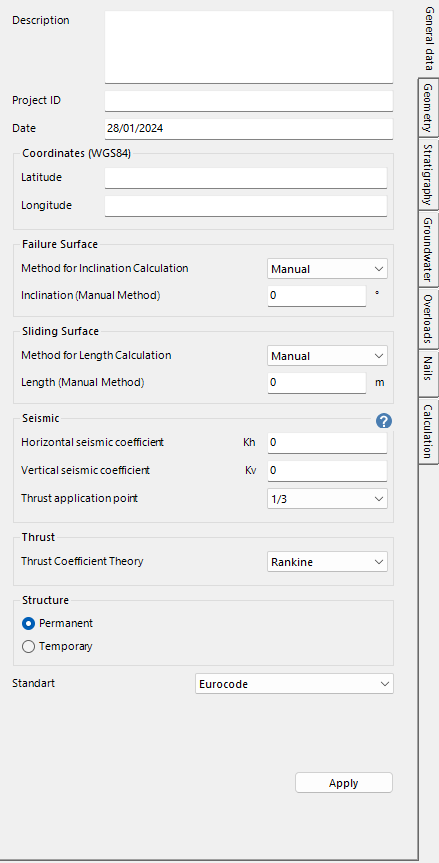

Panoul Date generale apare așa cum este prezentat în figura următoare.

Acest panou este utilizat pentru a atribui următoarele date.

SUPRAFAȚA DE CEDARE

Aceasta este suprafața de cedare utilizată pentru efectuarea verificărilor de stabilitate internă. Se face referire la metoda Sheahan și Ho (2003), recomandată de ghidurile americane AASHTO, bazată pe ipoteza unei suprafețe de cedare plane. Există două metode pentru calcularea înclinării suprafeței de cedare:

• Manual: Utilizatorul definește valoarea.
• Automat: Software-ul calculează înclinarea folosind formula 45° + phi'/2 (teoria lui Rankine). SUPRAFAȚA DE ALUNECARE

Aceasta este suprafața de alunecare la baza structurii de soil nailing, pe care se efectuează verificarea la alunecare pe planul de fundare. Există trei metode pentru calcularea lungimii suprafeței de alunecare:

• Manual: Utilizatorul definește valoarea.
• BL = H: Lungimea suprafeței de alunecare se presupune egală cu înălțimea peretelui de soil nailing.
• Automat: Lungimea suprafeței de alunecare se calculează folosind următoarea expresie

unde:

• z1 reprezintă adâncimea primului cui față de coronamentul peretelui,
• L1 este lungimea cuiului,
• α1 este înclinarea aceluiași cui. SEISMIC

În această secțiune trebuie definite:

• Coeficientul seismic orizontal, kh.
• Coeficientul seismic vertical, kv.
• Punctul de aplicare a acțiunii seismice. TEORIA PENTRU CALCULUL COEFICIENTULUI DE ÎMPINGERE

În această secțiune trebuie aleasă teoria la care se face referire pentru calculul coeficientului de împingere. Sunt disponibile două opțiuni: Rankine și Coulomb. Aceste metode se utilizează în cazul analizei statice (kh = kv = 0). În cazul analizei pseudo-statice (kh > 0), software-ul va face referire direct la soluția Mononobe-Okabe.

TIPUL DE STRUCTURĂ

Poate fi permanentă sau temporară.
