Importación datos

Importar modelo 3D: permite importar archivos de texto con las informaciones tridimensionales (x,y,z) de los puntos. El sistema de importación permite importar archivos de texto de cualquier formato: basta con configurar el tipo de separador (",” o “;”), la primer fila que se debe leer, los números de las columnas para las x, y, z. El comando "Extraer" aplica un filtro a los datos del archivo de texto y extrae las coordenadas de los puntos en los cuales efectuar la triangulación.

Con el botón "Triangularizar" se genera el modelo digital para las secciones bidimensionales de comprobación. Las secciones se exportan con el comando "Asignar sección corriente a Slope".

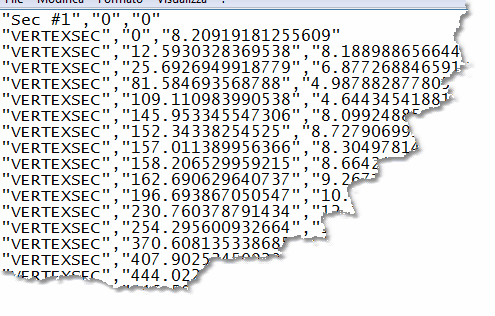

Importar secciones desde Trispace: Trispace es el software topográfico GeoStru con el cual se crean planos acotados, planos con curvas de nivel, representaciones 3D, secciones 2D, secciones 3D, inclusive estratigráficas. Las secciones se exportan desde Trispace en archivos de texto con extensión *.sec, con el siguiente formato: VERTEXSEC, x,y.  En la figura se presenta un ejemplo del archivo que generado por Trispace.

Importar secciones DXF

El comando se encuentra en la pestaña principal, grupo Importar → Importar secciones DXF...; como alternativa, se puede arrastrar el archivo .dxf directamente sobre el área de dibujo. La importación crea un proyecto nuevo: si el trabajo actual no se ha guardado, el programa pide guardarlo antes.

Preparación del archivo DXF

• El archivo debe ser un DXF ASCII (se recomienda el formato AutoCAD 2000 o R12); los DXF binarios no se leen.
• La sección se dibuja en el plano XY, en vista frontal: X = distancia progresiva, Y = cota. La coordenada Z se ignora.
• El perfil topográfico, las superficies de base de los estratos y el nivel freático deben ser polilíneas abiertas (entidades LWPOLYLINE o POLYLINE). Las líneas, los arcos y las splines se ignoran; las polilíneas no deben estar cerradas ni contenidas en bloques (descomponer los bloques antes de exportar). Los tramos en arco dentro de una polilínea se leen como segmentos rectos entre los vértices.
• Cada polilínea debe estar en un layer propio. Si en un mismo layer hay varias polilíneas, el programa lee solo la primera que encuentra.
• Los nombres de los layer no distinguen mayúsculas de minúsculas.
• El perfil topográfico define la extensión de la sección: las abscisas de las superficies de los estratos deben estar comprendidas en la del perfil (en caso contrario aparece un aviso y la parte externa se descarta). Las superficies de estrato más cortas que el perfil se prolongan automáticamente a lo largo de su primer y último segmento hasta intersecar el perfil.
• Las polilíneas dibujadas de derecha a izquierda se reordenan automáticamente.
• Las superficies de los estratos se numeran de arriba hacia abajo: la polilínea del layer 1 es la base del estrato 1 (el más superficial), la del layer 2 es la base del estrato 2, y así sucesivamente. El último estrato no necesita polilínea: se extiende hasta el borde inferior del modelo.
• Cada polilínea puede tener como máximo 2000 vértices.

Ventana de importación

Una vez elegido el archivo, aparece la ventana de configuración de los layer:

Campo	Significado	Valor predeterminado
Layer perfil topográfico	nombre del layer que contiene la polilínea del perfil	0
Número de estratos	número de estratos del modelo (de 1 a 30)	1
Estrato Nr. / Nombre Layer	tabla con, para cada estrato, el nombre del layer de su superficie de base; las filas son Número de estratos − 1	1, 2, 3, …
Nivel freático	nombre del layer de la polilínea del nivel freático (opcional)	W
Factor de escala	divisor aplicado a todas las coordenadas leídas del DXF	1

Con Número de estratos = 1 se importa solo el perfil topográfico. El Factor de escala sirve cuando el dibujo no está en metros: las coordenadas se dividen por el valor indicado, por lo que para un DXF en centímetros se introduce 100 y para un DXF en milímetros 1000. Si el layer del nivel freático coincide con el del perfil, el nivel freático no se importa.

Después de la importación

• A cada estrato se le asigna un color aleatorio; los parámetros geotécnicos se introducen en la tabla de Características geotécnicas.
• El nivel freático importado pasa a ser el nivel activo del modelo y se puede modificar desde la ventana Nivel freático.
• Si en el layer indicado para el perfil no se encuentra ninguna polilínea, la importación no produce ningún resultado.
• Si un layer indicado en la tabla no contiene polilíneas, los estratos a partir de ese se ignoran.

Ejemplo: perfil topográfico en LAYER=0, base del estrato 1 en LAYER=1, base del estrato 2 en LAYER=2, nivel freático en LAYER=W: en la ventana se establece Número de estratos = 3 y se dejan los nombres predeterminados. El archivo de ejemplo DXF_IMPORT_esempio.dxf está construido de este modo: una polilínea abierta en el layer 0 para el perfil y nueve polilíneas en los layer 1 a 9 para las bases de los estratos, a importar con Número de estratos = 10.

Secciones desde TriSpace NX

Las secciones 2D creadas o compuestas en TriSpace NX (geostru.ai) se exportan a DXF ya con esta estructura de layer.

El comando Importar DXF de la ventana Datos geométricos del módulo M.R.E. es distinto: importa solo el perfil del refuerzo a partir de una única polilínea abierta.

Importa secciones de penetrometrías: los software  Dynamic y Static Probing permiten enlazar los ensayos en un path y exportarlas en un file *.esp. El file esp contiene la información geométrica (x,y,z) del ensayo, además de las otras informaciones sobre el mismo (número de golpes, resistencia, estratigrafía).

La ubicación topográfica se efectúa automáticamente, mientras que la reconstrucción de la estratigrafía la debe efectuar el operador enlazando los estratos que pertenecen a  las columnas estratigráficas.

Importar archivos de LoadCap: LoadCap  es un software para calcular la capacidad portante y  los asientos de cimentaciones superficiales. Para las cimentaciones en talud es necesario efectuar el análisis de estabilidad global; el archivo exportado de LoadCap contiene todas las informaciones necesarias para llevar a cabo el análisis de estabilidad.
