Nella finestra Muri in gabbioni o blocchi si sceglie il tipo di elemento:

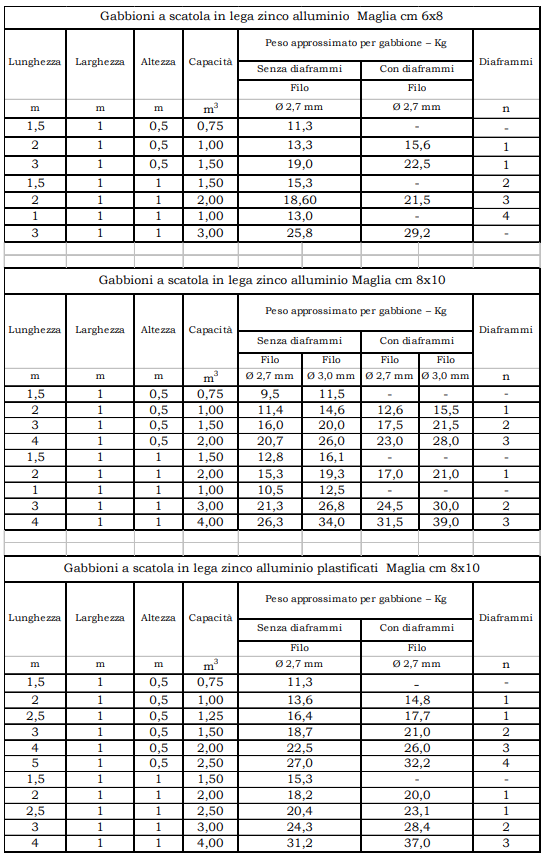

  • Gabbioni: scatole in rete metallica a doppia torsione riempite di pietrame. Per i gabbioni si assegnano la rete (maglia, filo, resistenza nominale a rottura, carico medio a punzonamento), il peso della rete per metro cubo di opera e i diaframmi, le pareti interne di rete che dividono un gabbione lungo in celle (di solito una ogni metro): tengono fermo il pietrame durante il riempimento ed evitano che il gabbione si deformi. Le verifiche interne comprendono la rottura della rete e il punzonamento.
  • Blocchi: blocchi di calcestruzzo, anche posati senza rete. Con i blocchi la rete, i diaframmi e il peso della rete non si usano (i campi sono disattivati) e le verifiche della rete non si fanno: nella tabella dei risultati compaiono con "-".

Fondazione in calcestruzzo armato

Nella scheda Fondazione si assegnano larghezza (valle e suola a monte) e altezza della fondazione. Con la spunta Fondazione in calcestruzzo armato:

  • la fondazione si disegna con un colore proprio (riquadro Colore);
  • si scelgono il Calcestruzzo e le Armature della fondazione: sono gli stessi materiali di Materiali e armature, dove si impostano anche copriferro, diametri e numero di ferri;
  • il peso proprio della fondazione è quello del calcestruzzo armato (25 kN/m³), sia nelle verifiche globali sia nel calcolo delle sezioni;
  • MDC calcola le armature della fondazione, le disegna nella vista Armatura, ne fa la Distinta ferri e le mette nel computo.

Senza la spunta la fondazione non è armata: non ci sono armature, la vista Armatura e la Distinta ferri restano disattivate.

Modello di calcolo della fondazione armata

La fondazione si calcola come una trave di larghezza unitaria (1 m) soggetta, in ogni combinazione, alla pressione del terreno all'intradosso, al peso proprio, al terreno e ai carichi sulla suola a monte e alle azioni trasmesse dai blocchi.

Le sezioni di calcolo sono:

  • al fronte della fila di base dei blocchi (fondazione lato valle) e al retro (fondazione lato monte): qui le sollecitazioni si ottengono dalle forze agenti sul tratto di suola esterno, come per la fondazione del muro a mensola;
  • sotto i blocchi, ogni mezzo blocco.

Sotto i blocchi la fondazione è caricata dalla pressione di contatto dei blocchi \(q(x)\), assunta lineare tra il fronte \(x_0\) e il retro \(x_r\) della fila di base:

\[q(x) = q_a + (q_b - q_a)\,\frac{x - x_0}{x_r - x_0}\]

I valori \(q_a\) e \(q_b\) si ricavano dall'equilibrio della fondazione alla traslazione verticale e alla rotazione, note le azioni sulle due suole, la pressione del terreno \(p(x)\) e il peso \(w(x)\). La forza orizzontale trasmessa dai blocchi è distribuita uniformemente sul piano di posa. In questo modo entrano nel calcolo il peso dei blocchi, la spinta del terreno sul retro e la sua eccentricità. In ogni sezione \(x_s\) (risultante delle forze a destra della sezione):

\[V(x_s) = V(x_r) + \int_{x_s}^{x_r} \left[w(x) - p(x) + q(x)\right] dx\]
\[M(x_s) = M(x_r) + V(x_r)\,(x_s - x_r) + \int_{x_s}^{x_r} \left[w(x) - p(x) + q(x)\right](x_s - x)\, dx\]

più il contributo delle forze orizzontali rispetto all'asse della sezione.

Per ogni sezione si progettano le armature inferiore e superiore a pressoflessione agli stati limite ultimi (o alle tensioni ammissibili) e si esegue la verifica a taglio senza armatura specifica. L'armatura di progetto è l'inviluppo, sezione per sezione, delle combinazioni strutturali (STR); con le armature d'inviluppo le sezioni vengono verificate di nuovo. Il minimo di armatura della zona tesa si applica secondo l'opzione di Materiali e armature.

Risultati, distinta e computo

  • Relazione: dopo le verifiche dei gabbioni compaiono, per ogni combinazione, le sezioni Fondazione lato valle e Fondazione lato monte (comprese quelle sotto i blocchi) con sollecitazioni, armature e verifiche; nella parte iniziale è riportato il modello di calcolo.
  • Distinta ferri: posizioni della fondazione (ferri inferiori e superiori) e ripartitori longitudinali, che corrono lungo il muro.
  • Computo metrico: scavi e rinterri, calcestruzzo e casseforme della fondazione, gabbioni (m³, con maglia, filo e dimensioni) oppure blocchi (numero, dalla lunghezza del muro e del blocco), acciaio della fondazione armata e drenaggi.

Verifiche dei gabbioni e dei blocchi

Viene effettuata la verifica di resistenza in tutte le sezioni corrispondenti ai gradoni o alla separazione tra i gabbioni, oltre che per quelle intermedie in corrispondenza dei punti di discontinuità’. Viene verificata la sezione rettangolare presso-inflessa e sollecitata a taglio, costituita da materiale non reagente a trazione o con una debole resistenza. Per i muri a gabbioni la resistenza a trazione del materiale si ipotizza sempre nulla.

La sezione reagente risulterà essere una parzializzazione di quella intera, e solo in essa sarà attiva una certa distribuzione di tensioni interne. In generale se la sezione risulta interamente reagente, il diagramma delle tensioni normali sarà di tipo trapezio, eventualmente intrecciato;

Se la sezione è parzializzata e il materiale e’ non reagente a trazione, il diagramma della parte reagente sarà triangolare con un punto di nullo in corrispondenza dell'asse neutro; se la sezione è parzializzata e il materiale ha una certa resistenza a trazione, il diagramma sarà a farfalla, con un valore minimo pari alla resistenza massima a trazione e un massimo tale che l'integrale delle pressioni equilibri il sistema delle sollecitazioni.

Verifiche di stabilità interna

Tale verifica risulta necessaria per controllare che la reazione indotta dagli sforzi normali si e tangenziali ti all’interno della struttura (il pedice “i” sta ad indicare interno) devono risultare inferiori ai corrispondenti valori limiti silim e tilim, in modo tale da scongiurare la possibilità di registrare deformazioni eccessive in grado di compromettere la stabilità dell’opera. I valori degli sforzi silim e t ilim sono deducibili da formule di natura empirica:

silim = 5 ⋅ ggabbioni – 3

tilim = N ⋅ tanf*+Cgab + Resistenza di progetto a taglio

Dove:

Alla determinazione degli sforzi normali agenti allo spigolo di valle σvi e allo spigolo di monte σmi della sezione di verifica, si perviene osservando che tali sforzi sono causati da una sollecitazione composta di pressoflessione:

dove:

il momento stabilizzante Mstab ed il momento ribaltante Minstab sono valutati rispetto allo spigolo di valle dell’opera.

Lo sforzo di taglio agente in corrispondenza della sezione di verifica risulta essere:

dove:

Indicato con σmax e σmin rispettivamente il valore massimo ed il valore minimo tra σvi e σmi, le verifiche in oggetto risultano superate se sono verificate per ogni stato limite le condizioni

Ed≤Rd

Ed è il valore di progetto dell’azione o dell’effetto dell’azione inteso come la risultate dell’integrazione del diagramma degli sforzi. Rd è il valore di progetto della resistenza del sistema geotecnico calcolato come risultate degli sforzi limiti di compressione.

La resistenza a taglio delle barre aggiuntive e’ stata determinata secondo Ec3

Resistenza di progetto a taglio=0.6 * (Resistenza a trazione barra) * (area barra) / 1.25) * Numero barre.
