Carico limite di fondazioni superficiali su terreno¶

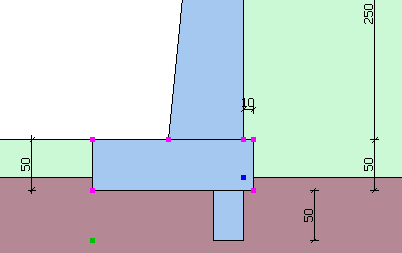

| Qualora la stratigrafia è differenziata, terreno di fondazione diverso da quello di elevazione, se è possibile, evitare di far coincidere perfettamente la quota della stratigrafia di base con la quota di fondazione. In figura è indicato lo schema corretto da seguire. Attenzione: questo è solo un accorgimento in quanto facendole coincidere MDC assume per le verifiche a carico limite le caratteristiche geotecniche dello strato di base.  |
|---|
VESIC - Analisi a breve termine
Affinché la fondazione di un muro possa resistere il carico di progetto con sicurezza nei riguardi della rottura generale deve essere soddisfatta la seguente disuguaglianza:
Dove Vd è il carico di progetto, normale alla base della fondazione, comprendente anche il peso del muro; mentre Rd è il carico limite di progetto della fondazione nei confronti di carichi normali, tenendo conto anche dell’effetto di carichi inclinati o eccentrici.
Nella valutazione analitica del carico limite di progetto Rd si devono considerare le situazioni a breve e a lungo termine nei terreni a grana fine. Il carico limite di progetto in condizioni non drenate si calcola come:
Dove:
A’ = B’ L’ area della fondazione efficace di progetto, intesa, in caso di carico eccentrico, come l’area ridotta al cui centro viene applicata la risultante del carico.
cu= coesione non drenata;
q = pressione litostatica totale sul piano di posa;
sc = fattore di forma; per fondazioni rettangolari, il valore di sc viene assunto pari ad 1 per fondazioni nastriformi
dc= fattore di profondità;
ic= fattore correttivo per l’inclinazione del carico dovuta ad un carico H;
Af= area efficace della fondazione;
ca= aderenza alla base, pari alla coesione o ad una sua frazione.
VESIC - Analisi a lungo termine
Per le condizioni drenate il carico limite di progetto è calcolato come segue.
Dove:
Fattori di forma
Per forma rettangolare
Per forma rettangolare
Per forma rettangolare, quadrata o circolare
Fattori inclinazione risultante dovuta ad un carico orizzontale H parallelo a B’
Fattori di profondità
HANSEN - Analisi a breve termine
Dove:
A’ = B’ L’ area della fondazione efficace di progetto, intesa, in caso di carico eccentrico, come l’area ridotta al cui centro viene applicata la risultante del carico.
cu= coesione non drenata;
q= pressione litostatica totale sul piano di posa;
sc= fattore di forma, sc = 0 per fondazioni nastriformi;
dc= fattore di profondità;
ic= fattore correttivo di inclinazione del carico;
Af= area efficace della fondazione;
ca= aderenza alla base, pari alla coesione o ad una sua frazione.
HANSEN- Analisi a lungo termine
Per le condizioni drenate il carico limite di progetto è calcolato come segue.
Dove:
Fattori di forma
Per forma rettangolare
Per forma rettangolare
Per forma rettangolare, quadrata o circolare.
Per fondazione nastriforme
Fattori inclinazione risultante dovuta ad un carico orizzontale H parallelo a B’
Fattori di profondità
