Pali

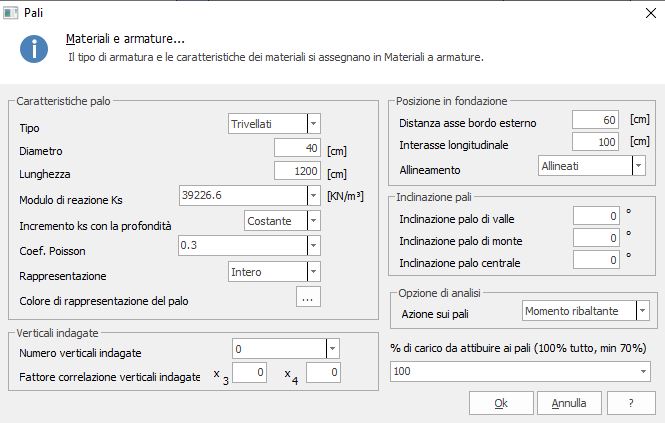

Nelle tipologie di muro su pali è attivo il comando Pali, nel quale si definiscono il tipo di palo, la geometria, la posizione in fondazione e le opzioni di calcolo. A sinistra la finestra mostra dal vivo la sezione della fondazione con i pali (diametro, inclinazione, lunghezza e quote delle file) e la disposizione in pianta con interassi e sfalsamenti; il disegno segue i dati mentre si scrivono. Il modello di calcolo è descritto in Gruppo di pali.

Caratteristiche palo

  • Tipo: trivellati, battuti (infissi) o micropali. I micropali sono calcolati come pali trivellati; nel disegno del muro hanno il contorno irregolare del bulbo iniettato.
  • Armatura: barre longitudinali o tubolare. È la stessa scelta di Materiali e armature: cambiandola qui la si ritrova là, e viceversa. Scegliendo i micropali l'armatura passa da sola a tubolare, finché non la si sceglie a mano; alla conferma, se il tubo del progetto non entra nel palo, viene proposto un tubolare 114 x 10 mm. Diametri delle barre, staffe e dati del tubolare si assegnano in Materiali e armature.
  • Diametro e lunghezza del palo.
  • Rappresentazione del palo nel disegno (intero o interrotto) e colore.

Terreno attorno al palo

Modulo di reazione orizzontale ks (dall'elenco dei valori tipici o digitato), andamento con la profondità (costante o crescente) e coefficiente di Poisson, usato nel calcolo del cedimento e della rigidezza assiale del palo.

Posizione in fondazione

Con una, due o tre file si assegnano:

  • la distanza dell'asse del palo dal bordo esterno della fondazione: le file esterne sono disposte simmetricamente, con tre file la centrale sta a metà;
  • l'interasse longitudinale, cioè la distanza fra i pali lungo il muro;
  • con due file l'allineamento: pali allineati o a quinconce (la seconda fila sfalsata di mezzo interasse); con tre file la fila centrale è sempre sfalsata;
  • l'inclinazione di ogni fila, in gradi dalla verticale, positiva quando la punta va verso valle.

Con la tipologia Muro su file di pali la sezione diventa una tabella delle file (fino a 8): per ognuna distanza dal bordo di valle, inclinazione, interasse lungo il muro e sfalsamento. Con Aggiungi fila e Togli fila si cambia il numero di file.

Alla conferma il programma controlla gli interassi: un interasse o una distanza fra le file minore del diametro è un errore, minore di 3 diametri è un avviso. Quando conviene, propone i valori consigliati con Assegna i valori consigliati; si può anche proseguire con i propri o tornare ai dati.

Opzioni di analisi

  • Azione sui pali: Momento ribaltante (solo i momenti ribaltanti attorno al piede, scelta prudente) o Momento risultante (equilibrio di tutte le azioni). In entrambi i casi il momento è riportato al baricentro dei pali (v. Gruppo di pali).
  • % di carico da attribuire ai pali: dal 100% (tutto ai pali) fino al 70%. La parte restante dei carichi verticali e del momento va al terreno sotto il plinto (fondazione mista); la forza orizzontale va sempre tutta ai pali.
  • Collegamento pali-plinto: Cerniera o Incastro, con due o più file. L'icona (i) accanto alla scelta spiega quando usare l'una o l'altra.
  • Efficienza del gruppo: Nessuna (palo singolo) o Converse-Labarre, che riduce il carico limite di ogni palo secondo interassi e numero di file. Di solito nessuna per pali trivellati in sabbia, Converse-Labarre nelle argille.

Verticali indagate

Numero delle verticali indagate (profili di indagine) e relativi fattori di correlazione ξ3 e ξ4, con i quali si ricava la resistenza caratteristica da quella calcolata. Un valore nullo vale 1.
