Carga límite cimentaciones superficiales sobre terreno¶

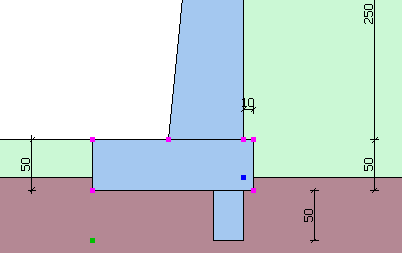

| En el caso de que la estratigrafía sea diferente entre la cimentación y el alzado, si es posible, evitar que la cota de la estratigrafía de base coincida perfectamente con la cota de cimentación. En la figura se indica el esquema correcto a seguir. Atención: esto es solo una medida de precaución ya que, haciéndoles coincidir, MDC asume las características geotécnicas del estrato de base para llevar a cabo las pruebas de la carga última.  |
|---|
VESIC (1973)
Para que la cimentación de un muro pueda resistir la carga de proyecto con seguridad con respecto a la rotura general se debe cumplir la siguiente desigualdad:
donde:
Vd es la carga de proyecto, normal en la base de la cimentación, que comprende también el peso del muro;
Rd es la carga última de proyecto de la cimentación con respecto a las cargas normales, teniendo en cuenta el efecto de cargas inclinadas o excéntricas.
En el examen analítico de la carga última de proyecto Rd se deben considerar las situaciones a corto y a largo plazo de los suelos de grano fino.
La carga última de proyecto en condiciones no drenadas se calcula como:
donde:
Área de la cimentación eficaz de proyecto, entendida, en caso de carga excéntrica, como el área reducida en cuyo centro se aplica el resultado de la carga.
cu= cohesión no drenada.
q = presión litostática total en el plano de cimentación.
sc = factor de forma
Para cimentaciones rectangulares.
Para cimentaciones cuadradas o circulares.
Factor correctivo de la inclinación de la carga a causa de una carga H.
En condiciones drenadas la carga última de proyecto se calcula así:
donde:
Factores de forma
| para forma rectangular | |
|---|---|
| para forma cuadrada o circular | |
| para forma rectangular | |
| para forma cuadrada o circular | |
| para forma rectangular, cuadrada o circular |
Factores de inclinación resultante:
Además de los factores de corrección anteriores, se consideran otros complementarios de la profundidad del plano de cimentación y de la inclinación del plano de cimentación y del plano terreno (Hansen).
Fattori di profondità
HANSEN - Analisi a breve termine
Dove:
A’ = B’ L’ area della fondazione efficace di progetto, intesa, in caso di carico eccentrico, come l’area ridotta al cui centro viene applicata la risultante del carico.
cu= coesione non drenata;
q= pressione litostatica totale sul piano di posa;
sc= fattore di forma, sc = 0 per fondazioni nastriformi;
dc= fattore di profondità;
ic= fattore correttivo di inclinazione del carico;
Af= area efficace della fondazione;
ca= aderenza alla base, pari alla coesione o ad una sua frazione.
HANSEN- Analisi a lungo termine
Per le condizioni drenate il carico limite di progetto è calcolato come segue.
Dove:
Fattori di forma
Per forma rettangolare
Per forma rettangolare
Per forma rettangolare, quadrata o circolare.
Per fondazione nastriforme
Fattori inclinazione risultante dovuta ad un carico orizzontale H parallelo a B’
Fattori di profondità
