Interpretación de los datos¶
Objetivo de este paso: pasar de las dromocronas a la sección del subsuelo: profundidad y forma de los refractores, velocidades y parámetros elásticos de los estratos. El software aplica el Método Recíproco Generalizado (G.R.M.) de Palmer (1980).

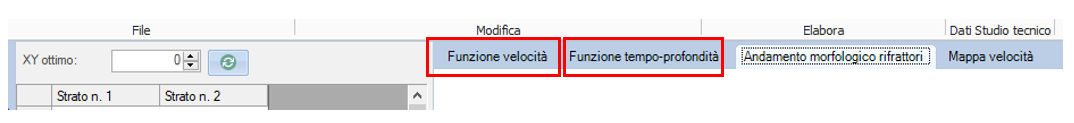

En la sección Interpretación encuentras cuatro pestañas, que hay que recorrer en orden: Función velocidad, Función tiempo-profundidad, Comportamiento morfológico de los refractores y Mapa de velocidad.
1. Función velocidad → XY óptimo¶
La función velocidad sirve para determinar la velocidad real del refractor. El software propone varias curvas, una para cada valor de prueba del parámetro XY.
Qué curva elegir
Elige la curva que muestre la menor tasa de irregularidad, es decir, el comportamiento más rectilíneo. La curva seleccionada define el valor de XY óptimo, que se utilizará en todas las fases sucesivas de la elaboración G.R.M.
Es el parámetro introducido por Palmer para reconstruir refractores irregulares, allí donde los métodos anteriores (tiro conjugado, delay time, plus-minus) suponían superficies de pendiente suave y regular.
2. Función tiempo-profundidad¶
Calculado el XY óptimo, el software construye la curva tiempo-profundidad, que considera la profundidad en lugar de la distancia entre geófonos. Esta curva tiene un significado físico preciso: devuelve la forma del horizonte de refracción expresada en el dominio de los tiempos, es decir, el comportamiento del refractor antes de la conversión a metros.

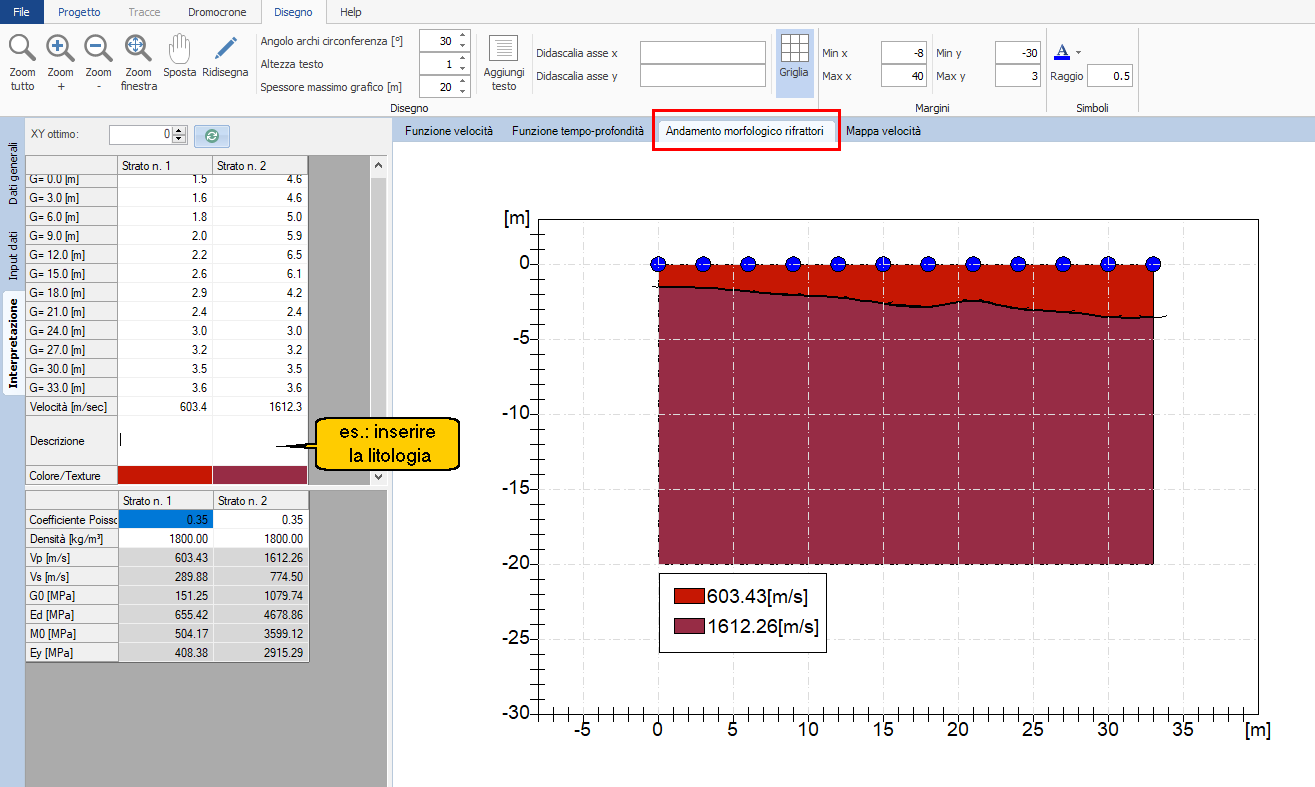

3. Comportamiento morfológico de los refractores¶
Es el resultado propiamente dicho: la sección 2D del subsuelo.
Geométricamente, la proyección de cada geófono sobre la discontinuidad se trata como el radio de una circunferencia; el refractor se reconstruye como envolvente de las tangentes a los arcos de circunferencia trazados bajo todos los geófonos.
Desde el menú Diseño puedes ajustar el aspecto gráfico: ángulo de los arcos de circunferencia, espesor de los estratos, extensión horizontal de la sección, color y radio de los símbolos de los geófonos; además puedes insertar textos (título del estudio, localidad, fecha) y aplicar zoom.
Más geófonos próximos, refractor más fiel
El detalle con el que se reconstruye la superficie depende de la densidad de los geófonos: distancias entre geófonos pequeñas devuelven un refractor más articulado y más cercano a la realidad.
4. Los resultados numéricos¶
Junto a la sección, la tabla indica para cada estrato la profundidad bajo cada geófono y los parámetros calculados:
| Magnitud | Significado |
|---|---|
| Vp | velocidad de las ondas de compresión |
| Vs | velocidad de las ondas de corte |
| G0 | módulo de corte a pequeñas deformaciones |
| Ed | módulo dinámico |
| M0 | módulo edométrico |
| Ey | módulo de Young |
| Coef. Poisson, Densidad | valores asignados por estrato |
Al hacer clic sobre un valor, el software muestra su descripción extendida. En el campo Descripción puedes asignar a cada estrato un nombre litológico (p. ej. capa de alteración, esquistos fracturados), que aparecerá en la leyenda de la sección y en el informe.
La velocidad no identifica la litología
Asigna los nombres litológicos con prudencia y, donde sea posible, calibrándolos con un sondeo. Dentro de un mismo material la velocidad varía con la compactación, la fracturación y la porosidad: dos estratos con velocidades distintas pueden ser el mismo litotipo en condiciones diferentes.

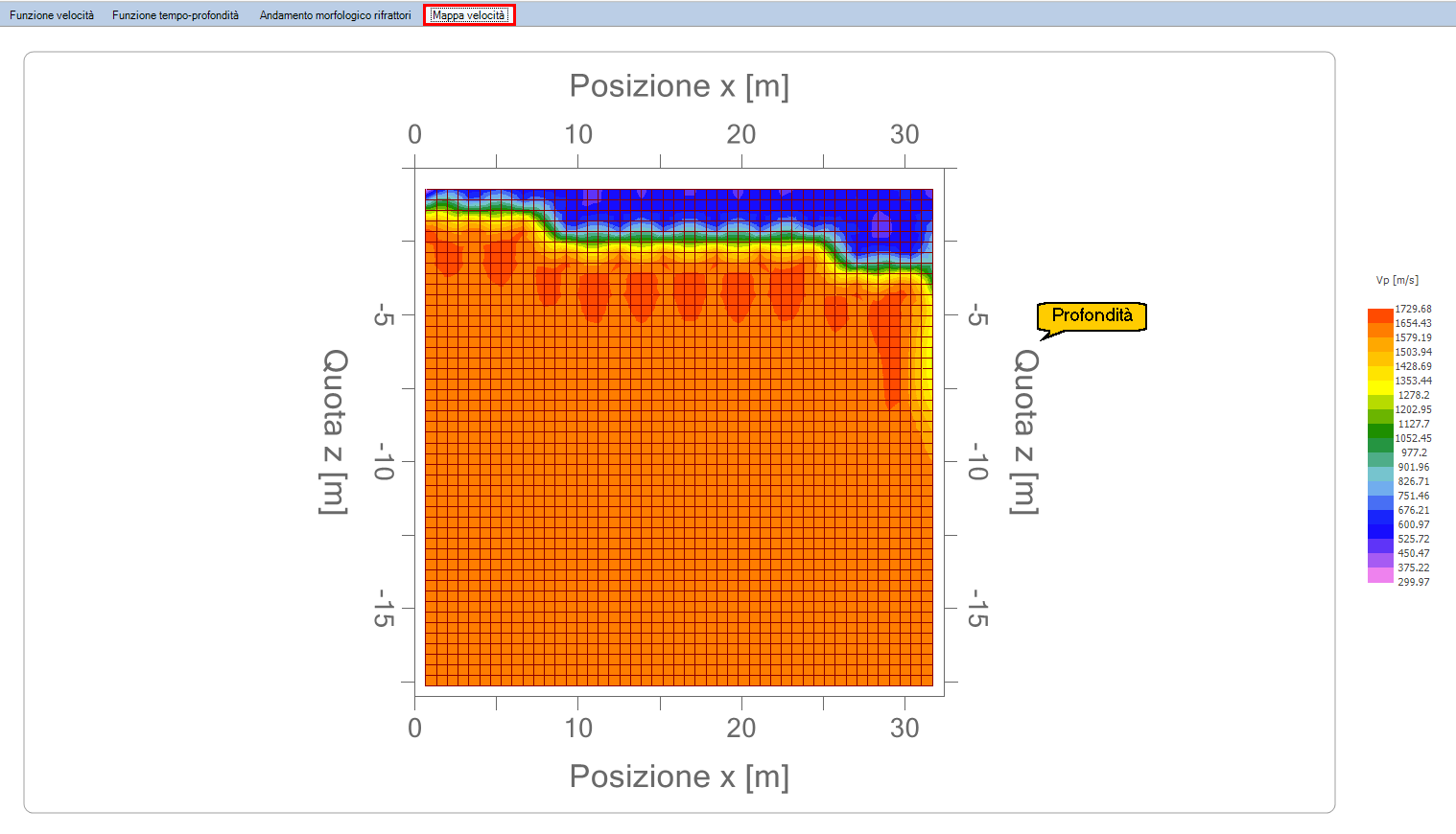

5. Mapa de velocidad¶
La última pestaña devuelve la distribución de las velocidades en el subsuelo como mapa de colores: colores fríos = velocidades bajas, colores cálidos = velocidades elevadas. Es una lectura de conjunto útil para localizar rápidamente anomalías laterales.
Si el resultado no cuadra, se vuelve al picking
La morfología de los refractores depende directamente de las primeras llegadas. Si la sección muestra formas inverosímiles o escalones bruscos, casi siempre la causa es una primera llegada mal leída en una o dos trazas. Vuelve a Entrada de datos → Trazas, corrige el picking con la ventana de zoom y recalcula: la sección se actualiza en consecuencia.
6. Generar el informe¶
Completado el estudio, clic en Generar informe. El informe recoge automáticamente datos generales y área de estudio, tablas de posición y cota de los geófonos, primeras llegadas, dromocronas, refractores, gráficos de velocidad y tiempo-profundidad, sección estratigráfica y parámetros elásticos, además de nociones teóricas y las fórmulas del método.
Lo que ves es lo que imprimes
En el informe acaban los gráficos tal como están configurados en el momento de la generación: si en la pestaña Dromocronas has dejado seleccionadas solo las directas, en el informe aparecerán solo esas. Antes de generar, configura las vistas que quieras documentar (normalmente Disparos: todos, Dromocronas: todas).
El informe se puede exportar a RTF, DOC, DOCX, PDF y HTML; desde la barra Proyecto puedes además exportar la imagen de la sección, el DXF, un archivo CSV y los datos para otros software de GeoStru.
Antes de entregar, vale la pena pasar por los Controles de calidad y errores comunes.
