Dromocronas

Objetivo de este paso: transformar las primeras llegadas en curvas tiempo-distancia y, leyendo sus pendientes, decidir cuántos estratos tiene el subsuelo. Es aquí donde se toma la decisión interpretativa más importante.

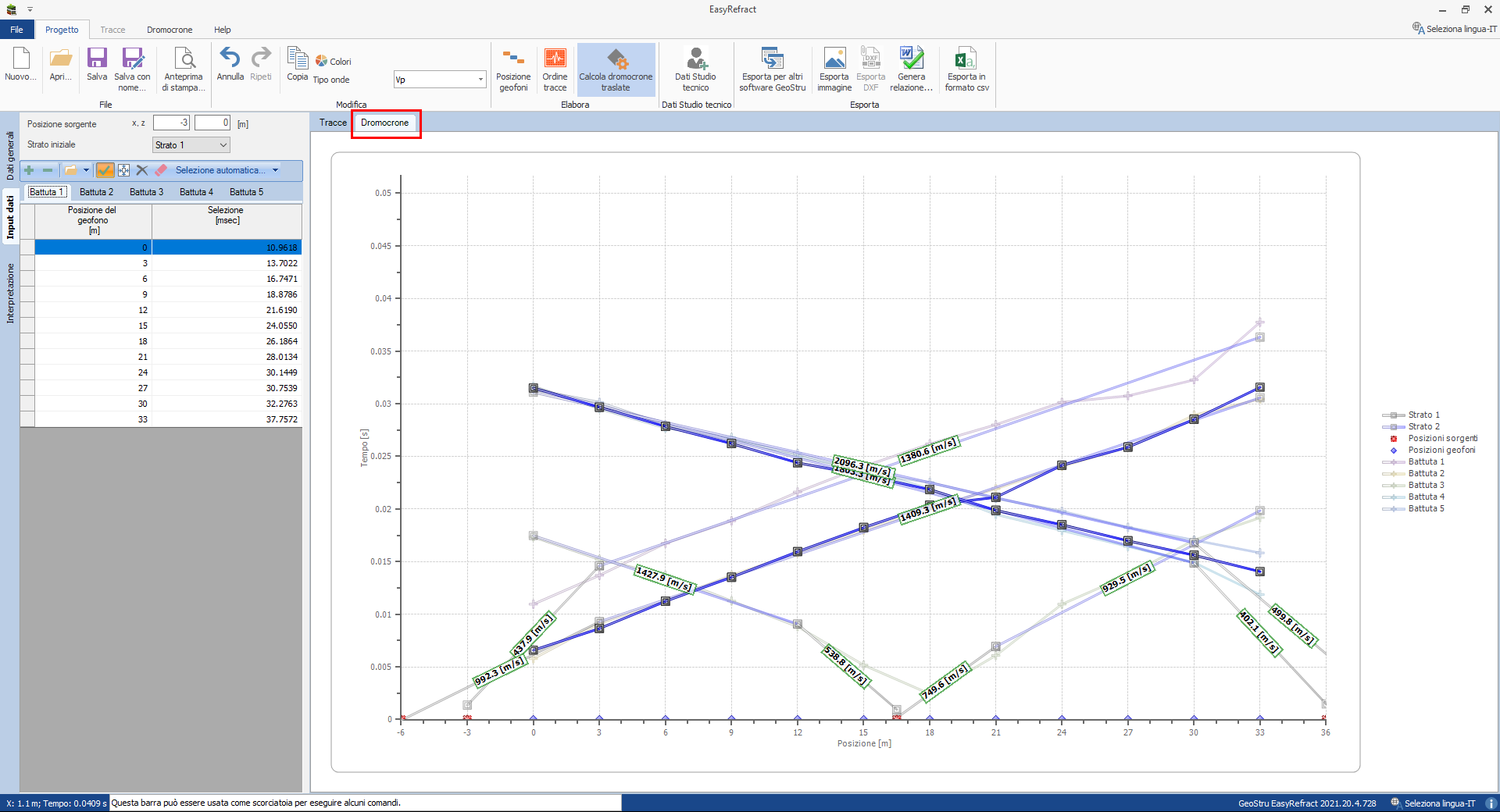

Trazadas las primeras llegadas en todos los sismogramas, pasa a la pestaña Dromocronas: el software construye automáticamente las curvas.

Limpiar la vista

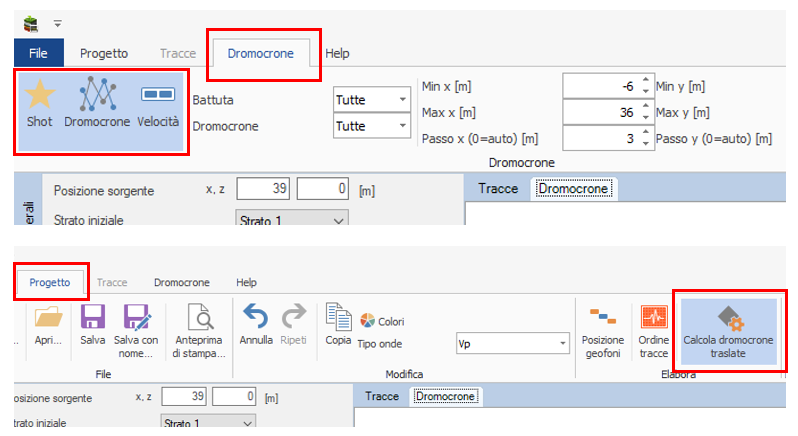

Al principio el gráfico está saturado. Para poder leerlo, deselecciona temporalmente:

• shot — las polilíneas que unen los puntos tiempo-distancia de cada disparo;
• velocidad — las etiquetas numéricas sobre los segmentos;
• dromocronas elaboradas — la combinación de las curvas de todos los disparos.

Estudiar una curva cada vez

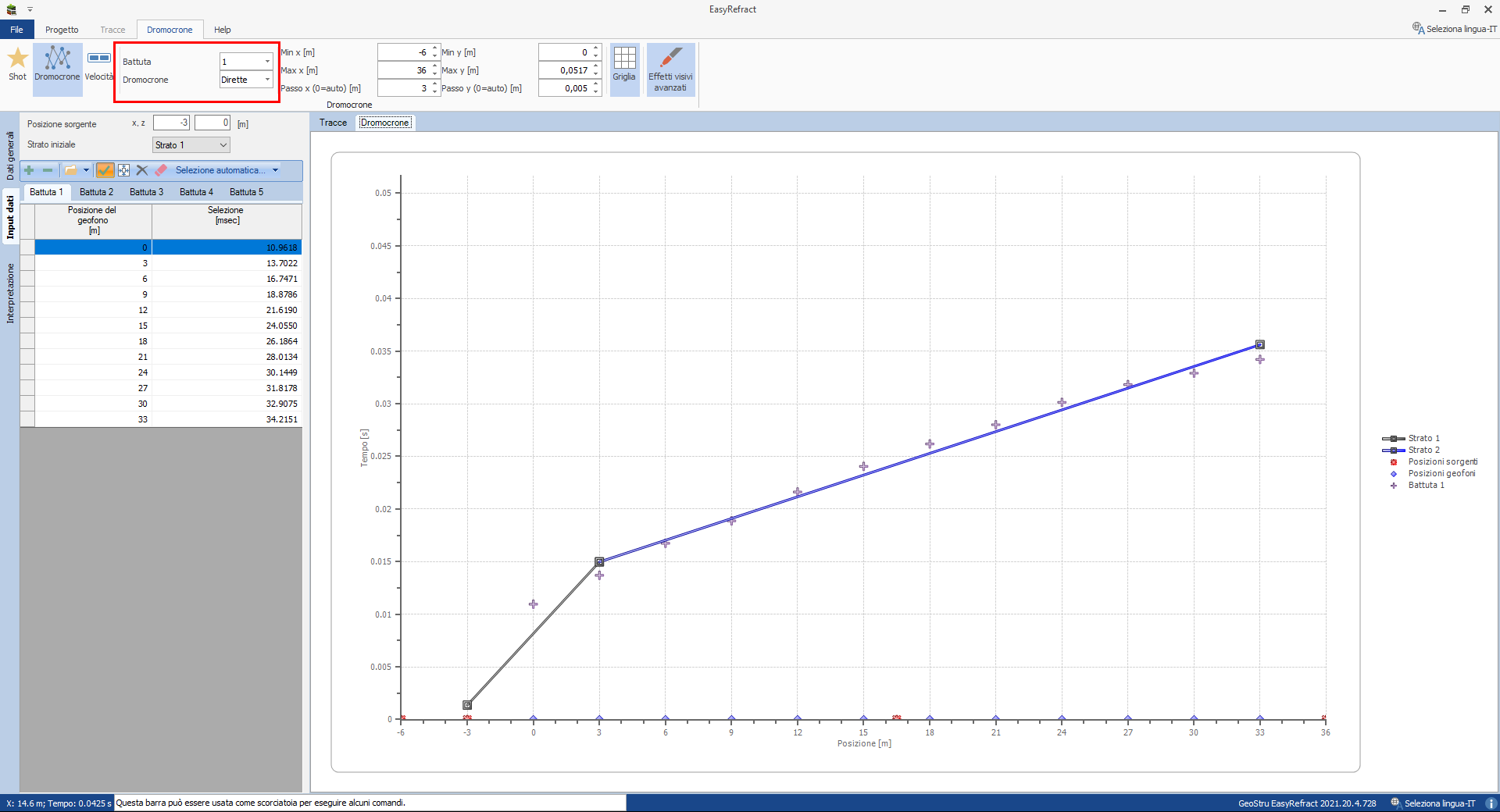

Conviene aislar un disparo y un tipo de dromocrona cada vez, por ejemplo Disparo 1 → Dromocrona directa.

Directa o inversa depende del disparo

Un disparo situado al inicio del tendido produce solo dromocronas directas; uno situado al final, solo inversas. Pedir la curva inversa del Disparo 1 no mostrará nada: no es un fallo de funcionamiento.

Contar los estratos a partir de las pendientes

Cada tramo rectilíneo de la curva corresponde a un material a velocidad constante; cada cambio de pendiente (punto de quiebre) es un punto de cruce, es decir, la entrada en escena de una onda refractada más rápida.

Lee la curva partiendo del origen:

1. el primer tramo, más inclinado, es la onda directa (\(V_1\));
2. el tramo siguiente, más tumbado, es la primera onda refractada → 1er refractor;
3. un eventual tercer tramo aún más tumbado → 2º refractor;

y así sucesivamente. Después aplica la regla:

N estratos ⇒ N−1 refractores

2 tramos (directa + 1 refractada) ⇒ 1 refractor ⇒ 2 estratos. 3 tramos (directa + 2 refractadas) ⇒ 2 refractores ⇒ 3 estratos.

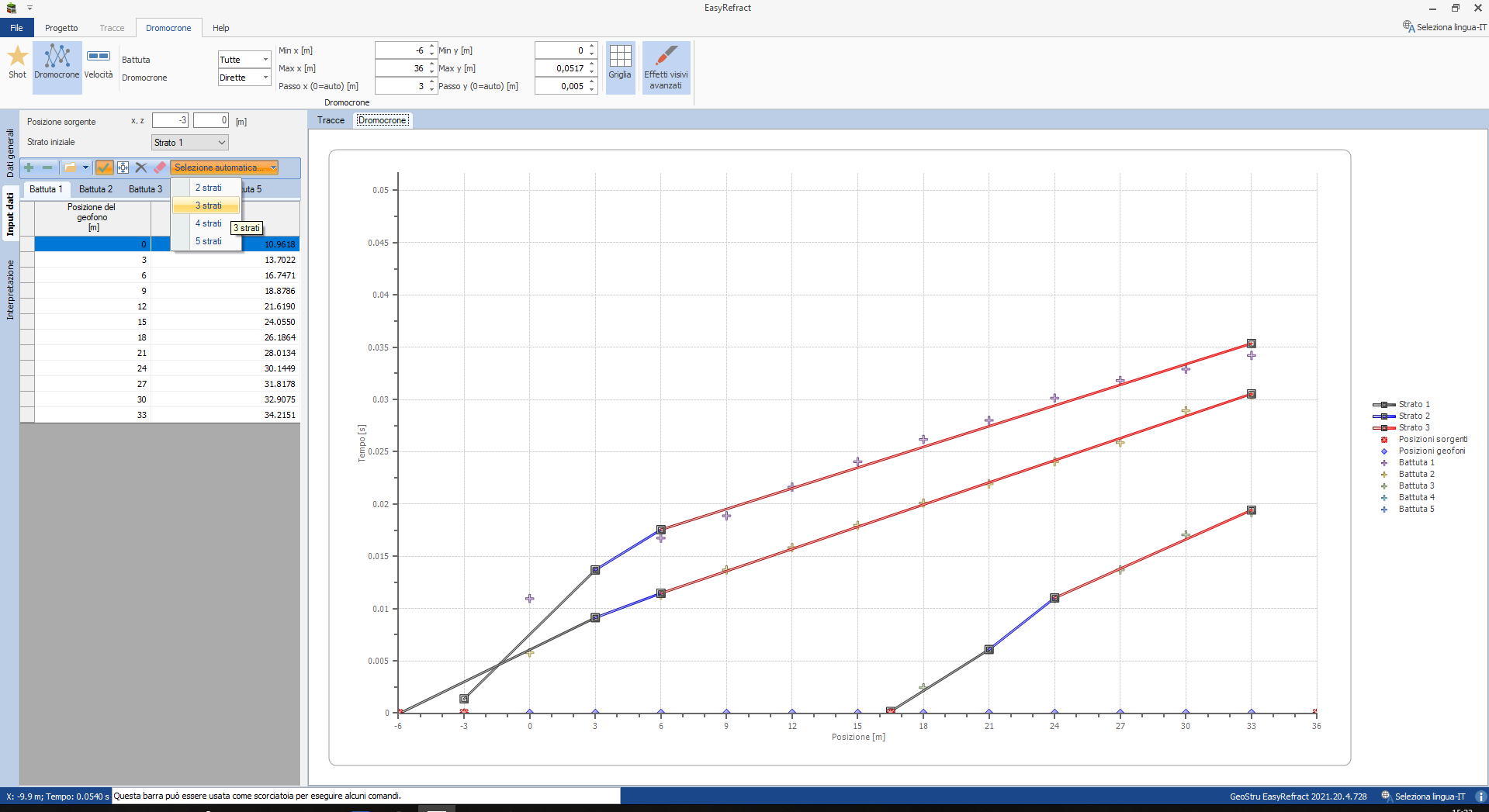

Establece el número de estratos desde la ventana Selección automática. El valor predeterminado es arbitrario: hay que corregirlo en función de lo que tú mismo leas en las curvas. Al cambiar el número de estratos las dromocronas se recalculan al instante, de modo que puedes probar 2, 3, 4 estratos y ver qué hipótesis describe mejor los datos.

No exageres con los estratos

Aumentar el número de estratos produce siempre un ajuste aparentemente mejor, pero introduce refractores que los datos no justifican. Añade un estrato solo si en la dromocrona existe un tramo rectilíneo reconocible que lo sustente.

Los puntos de quiebre se pueden desplazar, insertar o eliminar con el cursor (asignar, mover, insertar punto): las velocidades de los segmentos se actualizan automáticamente con cada modificación.

Dromocronas elaboradas (trasladadas)

El comando Proyecto → Cálculo dromocronas elaboradas recombina, mediante técnicas de phantoming, las dromocronas de todos los disparos —directas por un lado, inversas por otro— en una única curva para cada refractor.

Las dromocronas elaboradas representan solo las ondas refractadas: la onda directa se excluye, porque lo que interesa es aquello que viaja a lo largo de los refractores. Son, por tanto, la forma más directa de contar los refractores: una curva elaborada = un refractor.

Con las dromocronas configuradas correctamente se puede pasar a la Interpretación de los datos.
