Cómo importar los datos

Objetivo de este paso: llevar al software los sismogramas registrados por el sismógrafo y decirle al programa dónde estaban los geófonos. Un disparo (shot) = un archivo = una columna en el software. En el ejemplo importaremos 5 disparos, según el esquema descrito en Entender la sísmica de refracción.

Importar el primer disparo

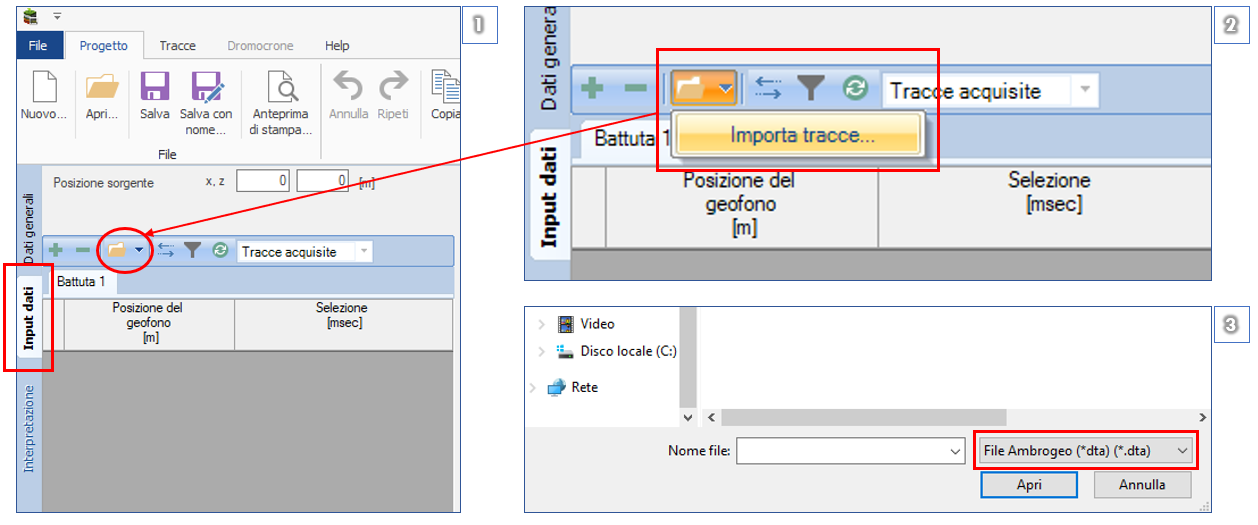

1. Haz clic en Entrada de datos, en la barra vertical de la izquierda.
2. Sitúate sobre el icono en forma de carpeta (Importar trazas).
3. Selecciona el formato correcto y carga el archivo: en el ejemplo Archivo Ambrogeo *.dta. También se admiten los formatos estándar SEG-2, SEG-Y, SU y ASCII.

Declarar la posición de los geófonos

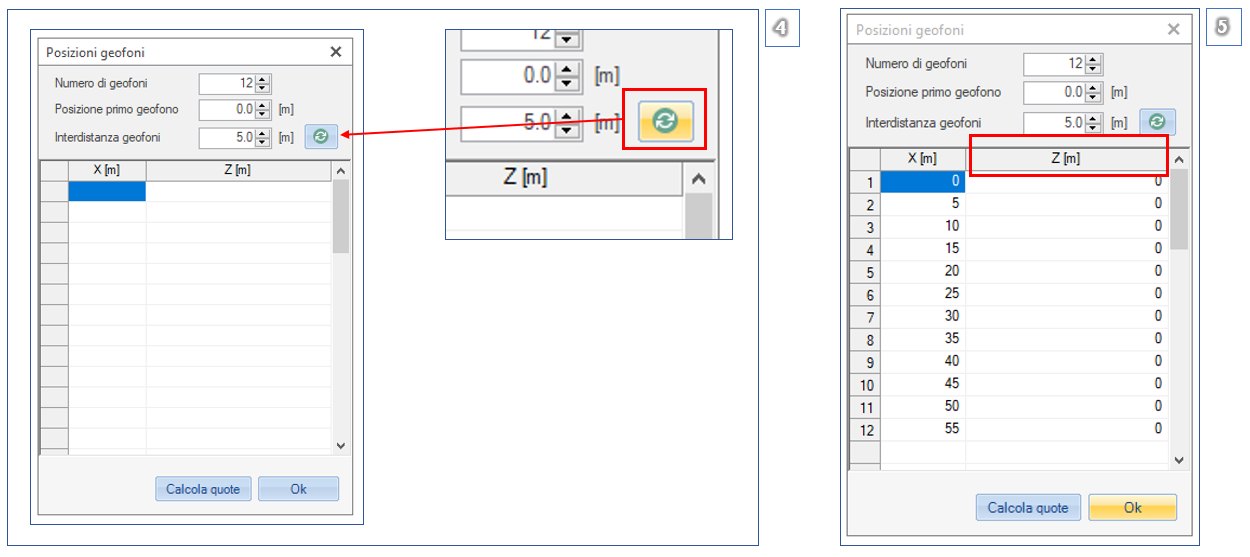

Una vez cargada la primera traza aparece la ventana Posiciones geófonos. Haz clic en actualizar (las flechas circulares) y rellena:

• número de geófonos (en el ejemplo 12);
• posición del primer geófono (en el ejemplo 6 m);
• distancia entre los geófonos (en el ejemplo 3 m).

Si los geófonos no están todos a la misma cota, asigna la cota Z [m] de cada uno: el valor predeterminado es 0, pero en terreno en pendiente hay que corregirlo, de lo contrario las profundidades calculadas estarán referidas a una superficie del terreno inexistente. Puedes volver a modificarlas en cualquier momento desde Proyecto → Posición geófonos. Al terminar pulsa ok.

Deben corresponder al tendido real

Número, posición y distancia entre geófonos deben reproducir exactamente la geometría realizada en campo. Es el error más fácil de cometer y se propaga a toda la elaboración: las distancias son el eje X de cada dromocrona.

Añadir los disparos siguientes

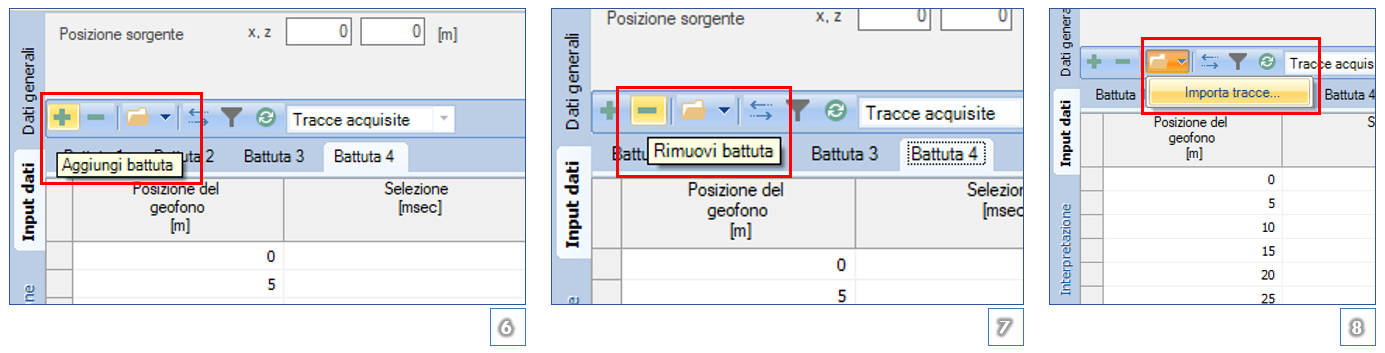

1. Pulsa el botón «+» (Añadir impacto): aparece una nueva columna.
2. Importa la traza del nuevo disparo con el procedimiento visto arriba.
3. Repite hasta haber cargado todos los disparos.

Si has cargado un archivo por error, elimínalo con el botón «−» (Eliminar impacto).

Ahora hay que indicar al software desde dónde partió cada disparo: Puntos de energización, filtrado de datos y primeras llegadas.
