Piezocon seismic (SCPTU)

Fereastra Piezocon seismic (SCPTU) (meniul probei, Piezocon seismic (SCPTU)..., sau Import citiri → Probă seismică SCPTU) conține partea seismică a probei: timpii de sosire ai undelor S (și P), interpretarea, vitezele, Vs,eq și categoria de teren conform NTC 2018 (Italia). În aceeași probă rămân citirile piezoconului (qc, fs, u2), cu care se desenează și graficul de sinteză CPTU.

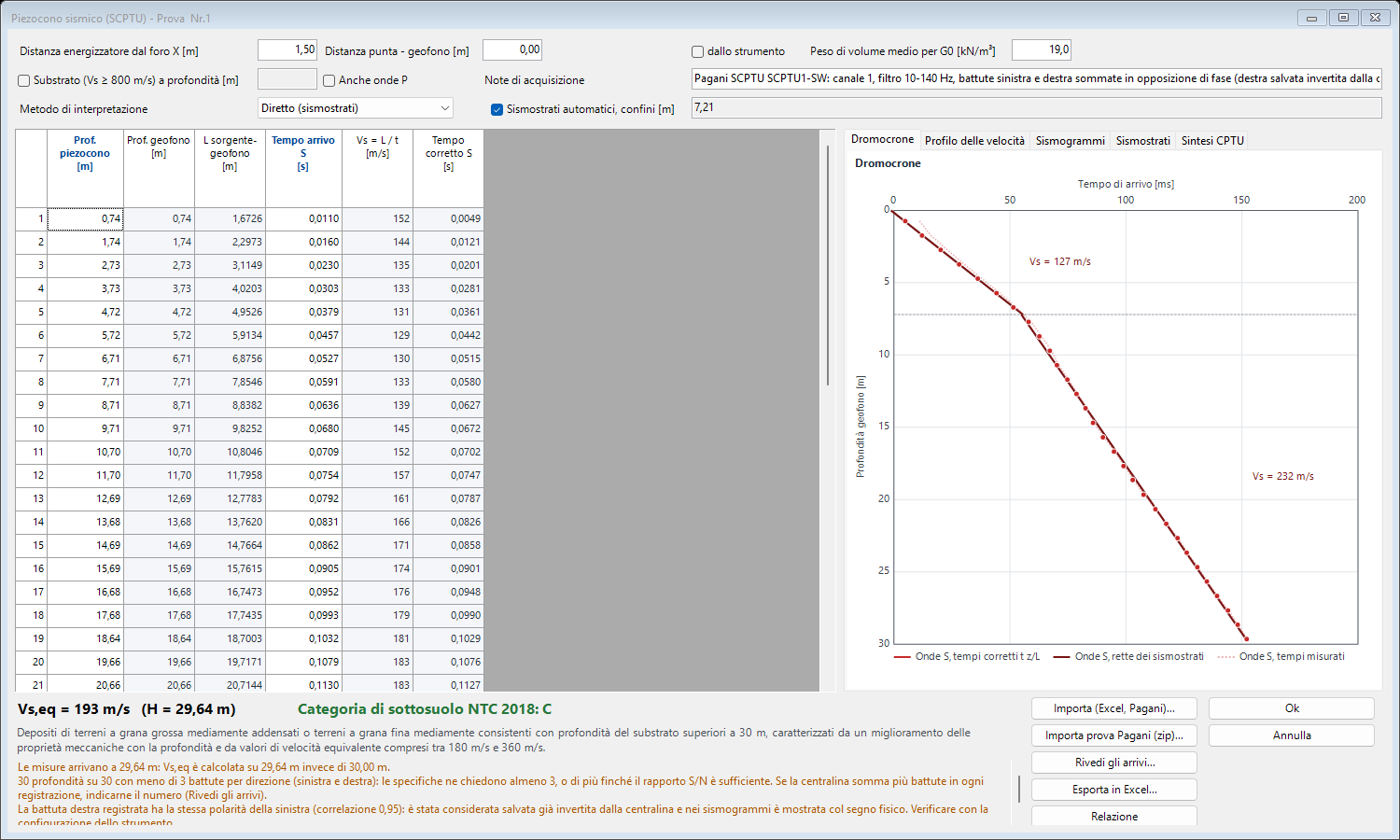

Fereastra SCPTU

Proveniența datelor

  • Înregistrările unității Pagani (Import probă Pagani (zip)...): arhiva zip sau dosarul probei, cu un subdosar pentru fiecare adâncime care conține loviturile GSL (stânga) și GSR (dreapta) pentru undele S și, dacă există, GSN (lovitură verticală) pentru undele P. Unitatea înregistrează semnalele, nu timpii: programul filtrează semnalele, citește timpii de sosire și îi afișează pe seismograme pentru verificare. Mai multe fișiere ale aceleiași direcții într-un dosar sunt mai multe lovituri: se însumează și se numără.
  • Fișa de teren (Import (Excel, Pagani)...): .xlsx, .xls sau .csv cu adâncimi și timpi de sosire deja citiți cu alt program.
  • Manual sau lipind din Excel.

Citirile piezoconului (qc, fs, u2) se importă cu Import citiri → Pagani TGAS (XML, Excel): pe lângă XML-ul TGAS se citește și foaia Excel exportată de unitate (rândul Depth, Qc, Fs, U2, ..., adâncimi în cm), inclusiv nivelul apei (Hydrostatic Line).

Picking-ul timpilor de sosire

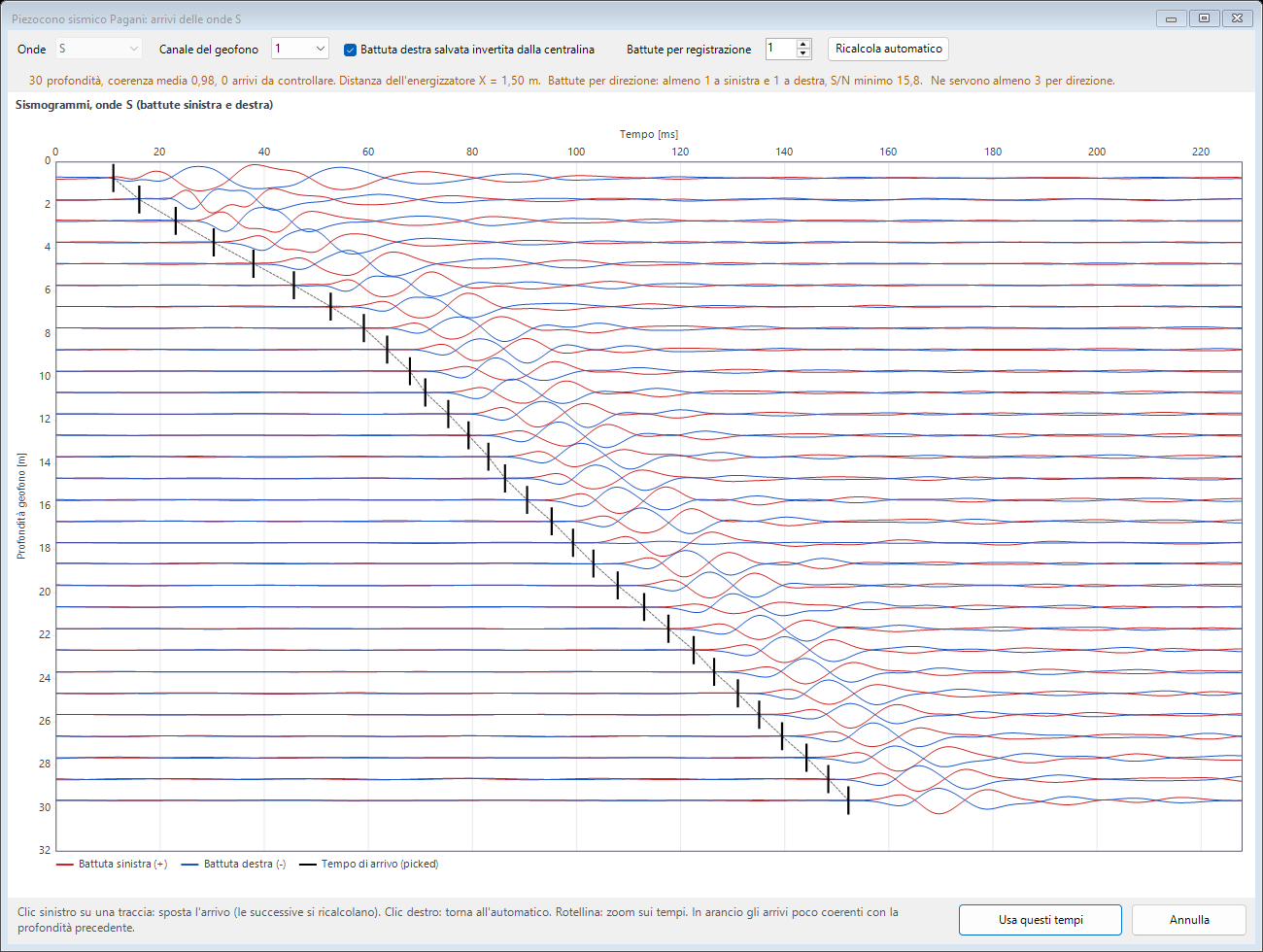

Picking unde S

La fiecare adâncime lovitura stânga (roșu, +) și lovitura dreapta (albastru, −) sunt suprapuse: inversând lovitura se inversează semnalul, deci cele două semnale sunt în opoziție de fază, iar prima sosire a undei S este acolo unde se separă. Semnul negru este timpul de sosire ales.

  • Filtru trece-bandă 10-140 Hz cu fază zero (unde P: 20-400 Hz); canalul geofonului cu cea mai mare coerență între adâncimi vecine.
  • Prima sosire la prima adâncime, apoi timpi prin corelarea formei de undă cu adâncimea precedentă; cu portocaliu sosirile puțin coerente.
  • Clic stânga pe o urmă mută sosirea, clic dreapta revine la automat, rotița mărește axa timpului.
  • Lovitura dreapta salvată inversată de unitatea de achiziție: recunoscută din corelația celor două lovituri; dreapta este afișată mereu cu semnul fizic.
  • Lovituri per înregistrare: dacă unitatea însumează mai multe lovituri, indicați numărul lor. Se afișează numărul de lovituri pe direcție și raportul semnal/zgomot (S/N); sub 3 lovituri pe direcție apare un avertisment.

Urmele însumate rămân salvate în probă: Revizuiește sosirile... redeschide seismogramele fără fișierele originale.

Metode de interpretare

Adâncimea geofonului z = adâncimea vârfului − distanța vârf/geofon, traseul sursă-geofon L = √(z² + X²).

Metoda directă (seismostrate)

Este metoda pentru un singur receptor (metoda diferențială este valabilă cu doi receptori). Fiecare timp se reduce la verticală, tc = t·z/L, iar pe diagrama timp corectat - adâncime (hodograf) se identifică seismostratele cu viteză constantă. În fiecare, dreapta celor mai mici pătrate tc = t0 + z/V dă viteza seismostratului (Vs cu undele S, Vp cu undele P), cu R².

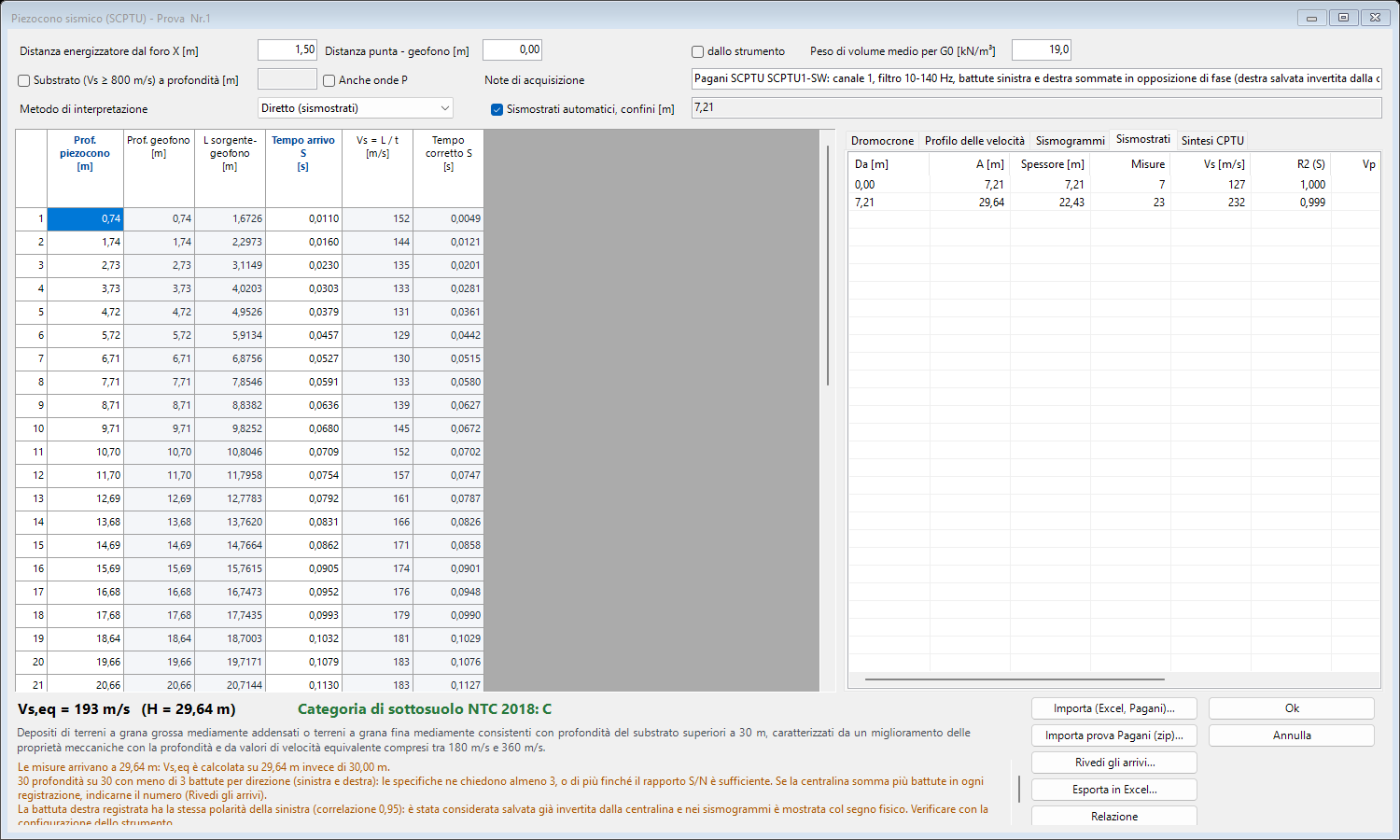

Seismostrate

Cu Seismostrate automate limitele se găsesc împărțind hodograful în tronsoane rectilinii de cel puțin 3 măsurători (criteriul BIC); altfel limitele se scriu manual.

Pseudo-interval

Viteza intervalului Vs = (L2 − L1)/(t2 − t1) între măsurători succesive, pornind de la z = 0, L = 0, t = 0.

Rezultate și raport

  • Vs,eq = H / Σ(hᵢ/Vsᵢ) (NTC 2018, §3.2.2) și categoria de teren; G0 = ρ·Vs², iar cu undele P coeficientul Poisson și E0.
  • Raportul conține: graficul de sinteză CPTU, metoda, tabelul timpilor de sosire (măsurați și corectați, lovituri pe direcție, S/N), tabelul seismostratelor, Vs,eq și categoria, avertismente, seismogramele însumate ale undelor S cu cele două lovituri în două culori și timpii de sosire (și ale undelor P), hodografele și profilul vitezelor.

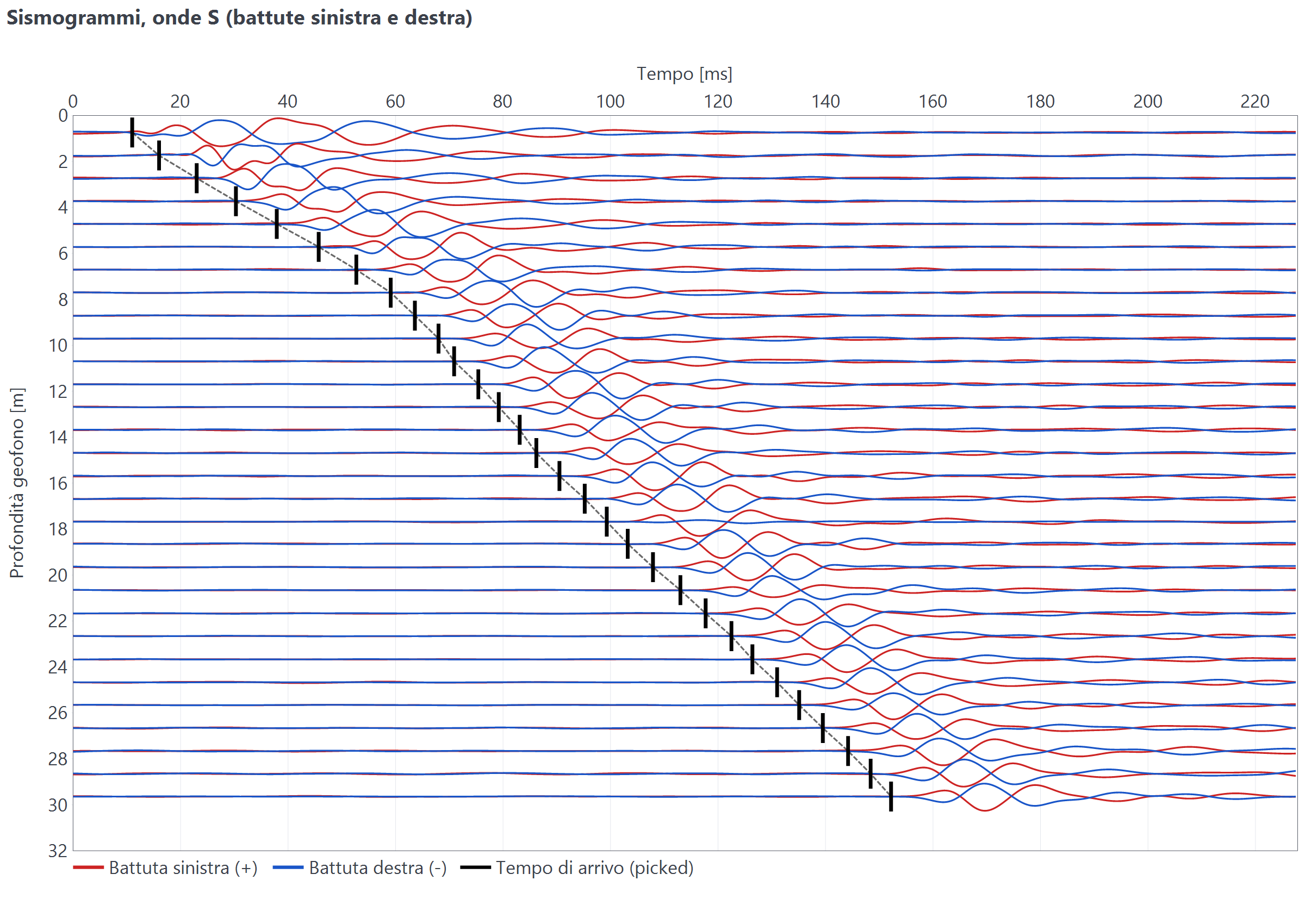

Seismograme

Graficul de sinteză CPTU

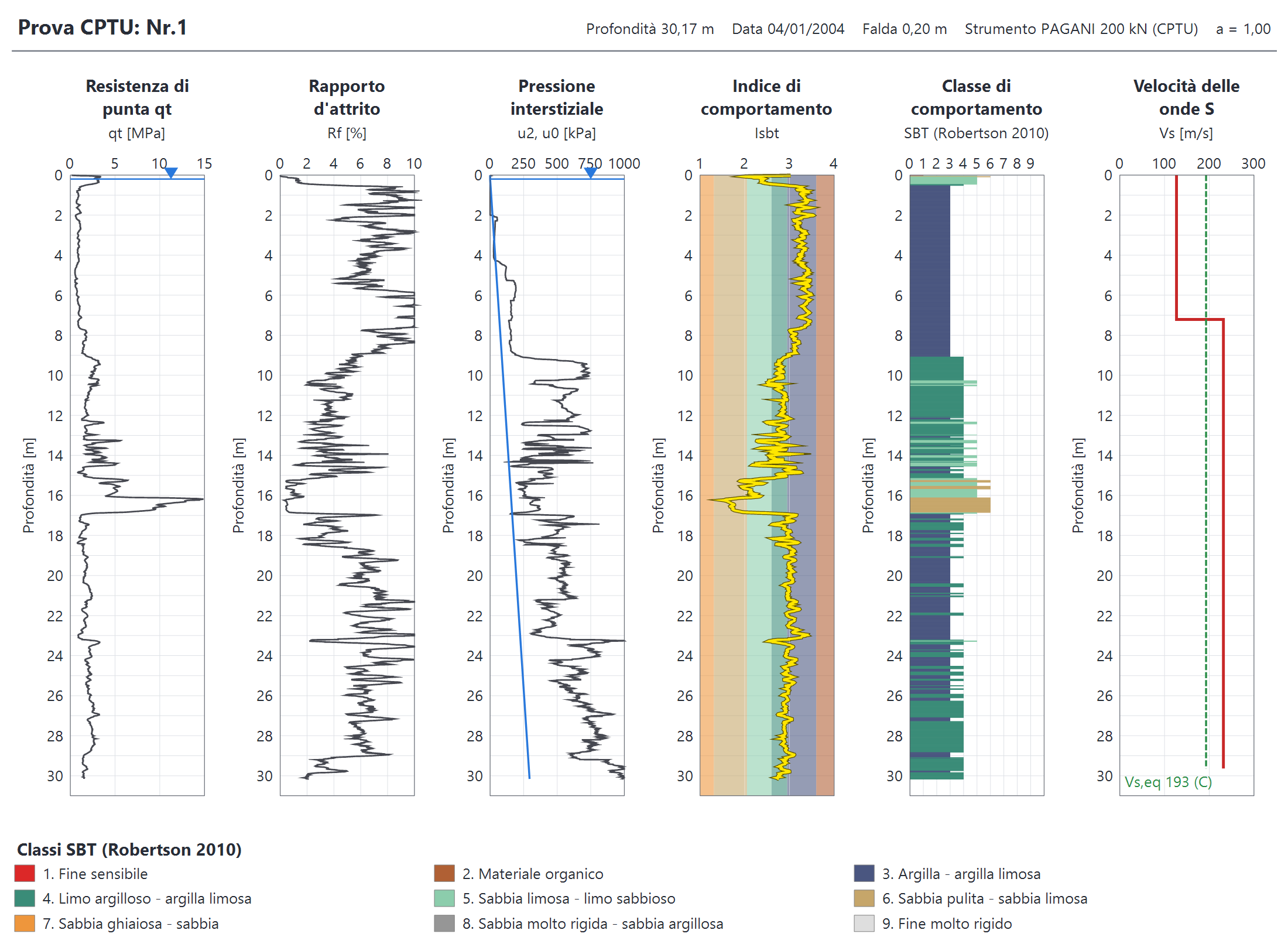

Sinteză CPTU

Pentru probele cu piezocon (citiri u2): rezistența pe vârf corectată qt = qc + u2·(1 − a), raportul de frecare Rf = fs/qt, presiunea apei din pori u2 cu linia hidrostatică u0, indicele de comportament Isbt pe benzile claselor și coloana claselor SBT (diagrama nenormalizată Robertson, 2010, 9 clase); cu proba seismică și profilul Vs cu Vs,eq.

Bibliografie

  • Butcher A.P., Campanella R.G., Kaynia A.M., Massarsch K.R. (2005). Seismic cone downhole procedure to measure shear wave velocity - a guideline. ISSMGE TC10.
  • ASTM D7400. Standard Test Methods for Downhole Seismic Testing.
  • Robertson P.K. (2010). Soil behaviour type from the CPT: an update.
