Citiri din fotografia fișei de teren

La încercările cu con mecanic (CPT) citirile manometrului se scriu de mână pe fișa de teren: LP (vârf) și LL (vârf + manșon), de obicei la fiecare 20 cm. Cu funcția de citire din fotografie, Static Probing citește valorile din fotografia sau scanarea fișei cu serviciul de inteligență artificială GeoStru, le afișează lângă imagine pentru verificare și apoi le introduce în încercare; qc și fs se calculează cu constantele aparatului, ca și cum citirile ar fi fost scrise în tabel.

Conurile electrice (CPTE, CPTU) înregistrează deja qc, fs și u: aceste date se importă din fișierul aparatului, nu din fotografie.

Unde se găsește

• În fereastra de introducere a datelor încercării: butonul de citire din fotografie, în bara de sub grafic.
• La importul citirilor: caseta fotografiei fișei de teren.
• În fișa încercării: butonul de citire din fotografia fișei.

Este necesară conexiunea la internet: citirea durează de la câteva secunde la câteva minute.

Instrucțiuni și alegerea fotografiei

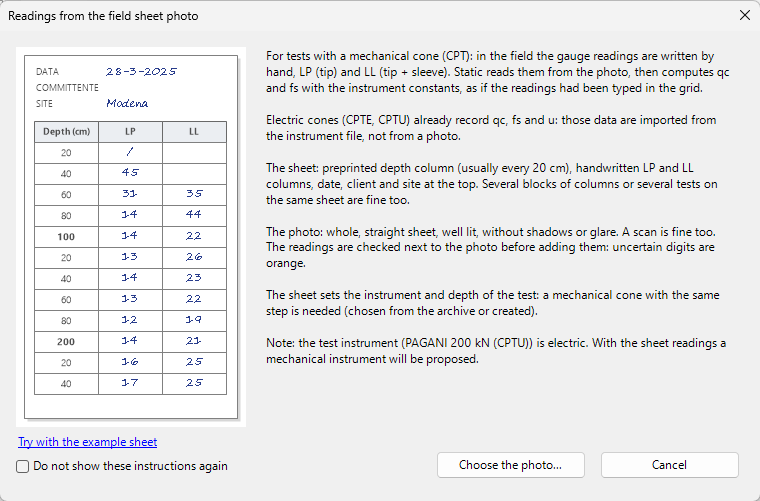

Prima fereastră explică cum trebuie să arate fișa și fotografia:

• fișa: coloana adâncimilor pretipărită, coloanele LP și LL scrise de mână, sus data, beneficiarul și amplasamentul. Sunt acceptate și mai multe blocuri de coloane sau mai multe încercări pe aceeași fișă;
• fotografia: fișa întreagă și dreaptă, bine luminată, fără umbre sau reflexii; merge și o scanare.

Dacă aparatul încercării este electric apare un avertisment: cu citirile fișei se va propune un con mecanic.

Butonul de alegere a fotografiei deschide prima dată folderul cu exemple, apoi ultimul folder folosit. Linkul fișei de exemplu folosește fișa instalată cu programul (Import Examples\Field sheet photo).

Verificarea citirilor

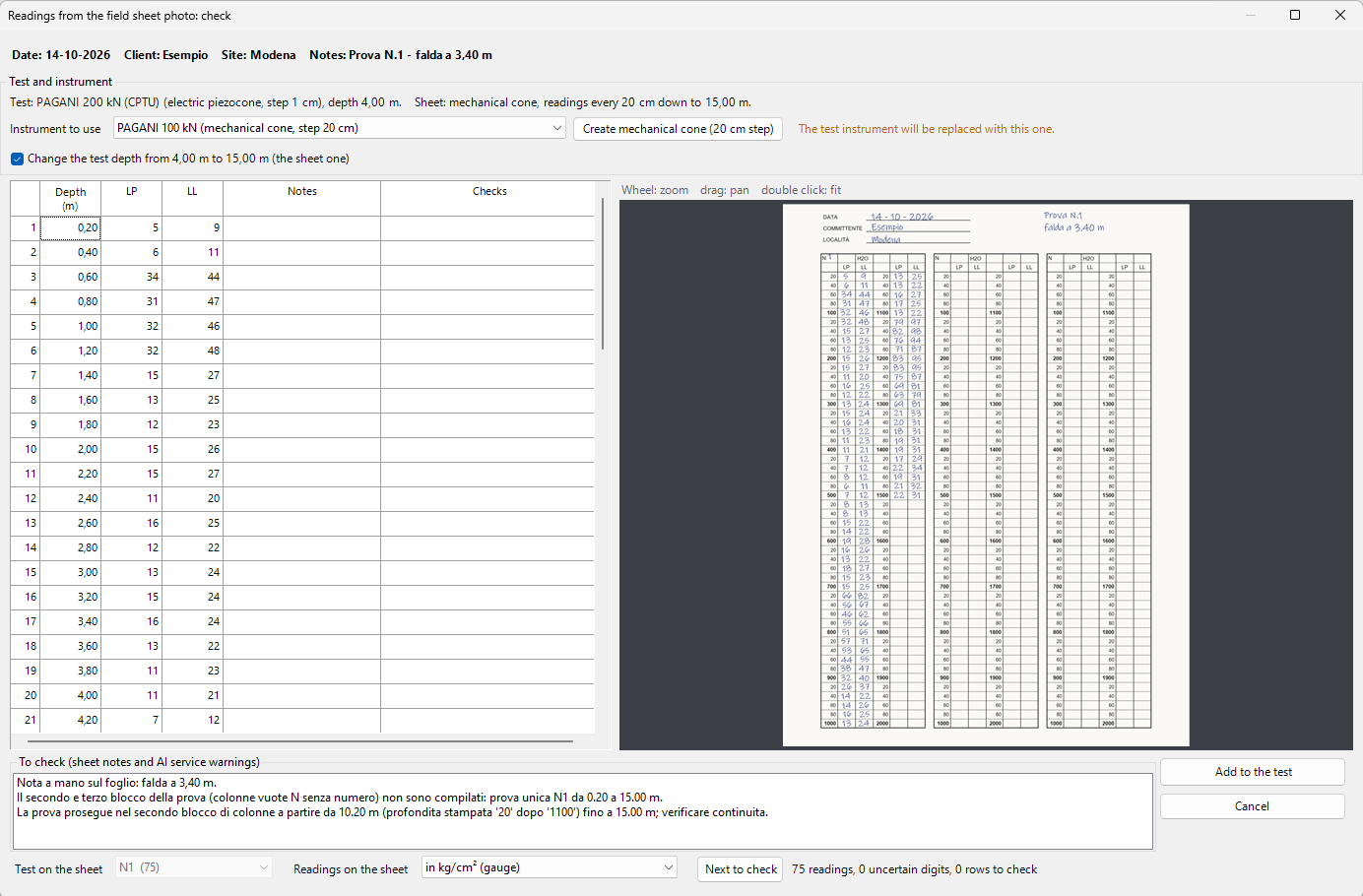

Fereastra de verificare afișează:

• sus data, beneficiarul, amplasamentul și notele citite de pe fișă;
• în stânga tabelul citirilor (adâncime, LP, LL) cu notele și verificările fiecărui rând; cifrele nesigure sunt în portocaliu;
• în dreapta fotografia: rotița pentru zoom, tragere pentru deplasare, dublu clic pentru încadrare;
• jos caseta cu notele scrise pe fișă și avertismentele serviciului AI, numărul de citiri, de cifre nesigure și de rânduri de verificat, și butonul pentru a trece la următorul.

Citirile se pot corecta în tabel înainte de a fi introduse. Programul verifică și: adâncimi care nu sunt multipli ai pasului sau repetate, citiri lipsă, LL mai mic decât LP, valori foarte diferite de citirile vecine.

Dacă pe fișă sunt mai multe încercări se alege cea de folosit; se indică și dacă citirile sunt în kg/cm² (manometru) sau deja în unitățile tabelului.

Aparatul și introducerea în încercare

În caseta încercării și a aparatului:

• aparatul de folosit: este nevoie de un con mecanic cu același pas ca fișa; se alege din arhivă sau se creează cu butonul dedicat. Dedesubt, programul arată dacă aparatul încercării este potrivit sau va fi înlocuit;
• aducerea adâncimii încercării la cea a fișei: propusă când fișa ajunge mai adânc decât încercarea.

Butonul de introducere în încercare scrie citirile în tabel (dacă existau deja citiri cere confirmare) și actualizează graficul rezistenței pe vârf și laterale. Apăsați Ok în introducerea datelor pentru a le salva în încercare; de aici se continuă ca de obicei cu stratigrafia, prelucrarea și raportul.

Note

Citirea cu inteligența artificială este un ajutor la transcriere: fiecare citire trebuie verificată pe fotografie înainte de a fi introdusă în încercare.
