Categoría del suelo y determinación de otros parámetros geotécnicos

El último componente de las fases de elaboración es el que permite determinar la categoría del suelo y algunos otros parámetros geotécnicos a partir de los resultados obtenidos en la fase de cálculo.

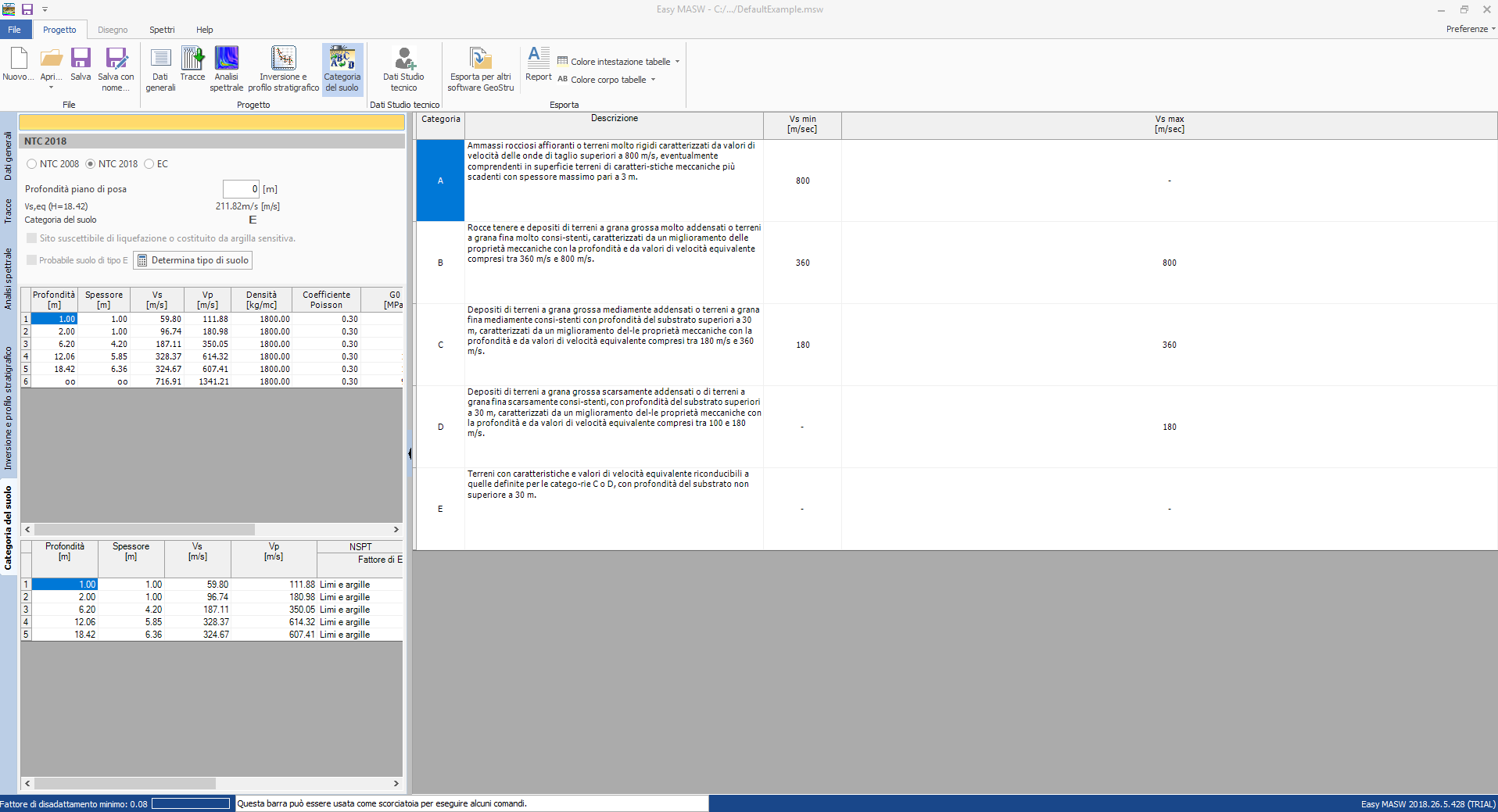

Aquí se muestra el promedio de las velocidades de las Vs en los primeros treinta metros, ponderado con el espesor de los estratos definidos en el modelo. A partir de este dato y aprovechando algunas definiciones adicionales, se determina la categoría a la cual pertenece el suelo examinado.

Aquí se calcula también:

• Módulo de corte o cizallamiento;

• Módulo edométrico;

• Módulo di compresibilidad volumétrica;

• Módulo de Young;

• NSPT, Qc.

Como se leen estos modulos

Los cuatro modulos se expresan en MPa y se obtienen directamente de las velocidades y de la densidad del estrato, segun las formulas anteriores: G0 = rho x Vs^2, Ed = rho x Vp^2, M0 = rho x (Vp^2 - 4/3 Vs^2), Ey = 2 rho Vs^2 (1 + v). Con la densidad en kg/m3 y las velocidades en m/s el resultado es en Pascal, y se convierte a MPa.

Son modulos dinamicos a deformaciones muy pequenas: no comparables con las tablas geotecnicas

Un ensayo sismico solicita el terreno con deformaciones del orden de 10^-6, es decir en el campo en el que el suelo es mas rigido de lo que llegara a ser bajo una obra. Por eso G0 es el modulo de corte inicial (G_max) y Ey el correspondiente modulo de Young dinamico.

Los valores de los manuales y de las tablas geotecnicas son en cambio modulos operativos, medidos o estimados a las deformaciones de servicio (10^-3-10^-2): son normalmente de 5 a 20 veces mas pequenos. Encontrar aqui 150 MPa y en la tabla 15 MPa para el mismo terreno no indica un error de unidad de medida: son dos magnitudes distintas.

Para pasar de los valores sismicos a los de proyecto se aplica un factor de reduccion de la rigidez (curvas de degradacion G/G₀), elegido segun el nivel de deformacion esperado y el tipo de terreno.

Simbolos

Ed es el modulo edometrico (o confinado) obtenido de la velocidad de las ondas de compresion; M0 es el modulo de compresibilidad volumetrica (modulo de bulk). El coeficiente de Poisson v usado en Ey es el calculado a partir de la relacion Vp/Vs del estrato.
