Vista 3D¶

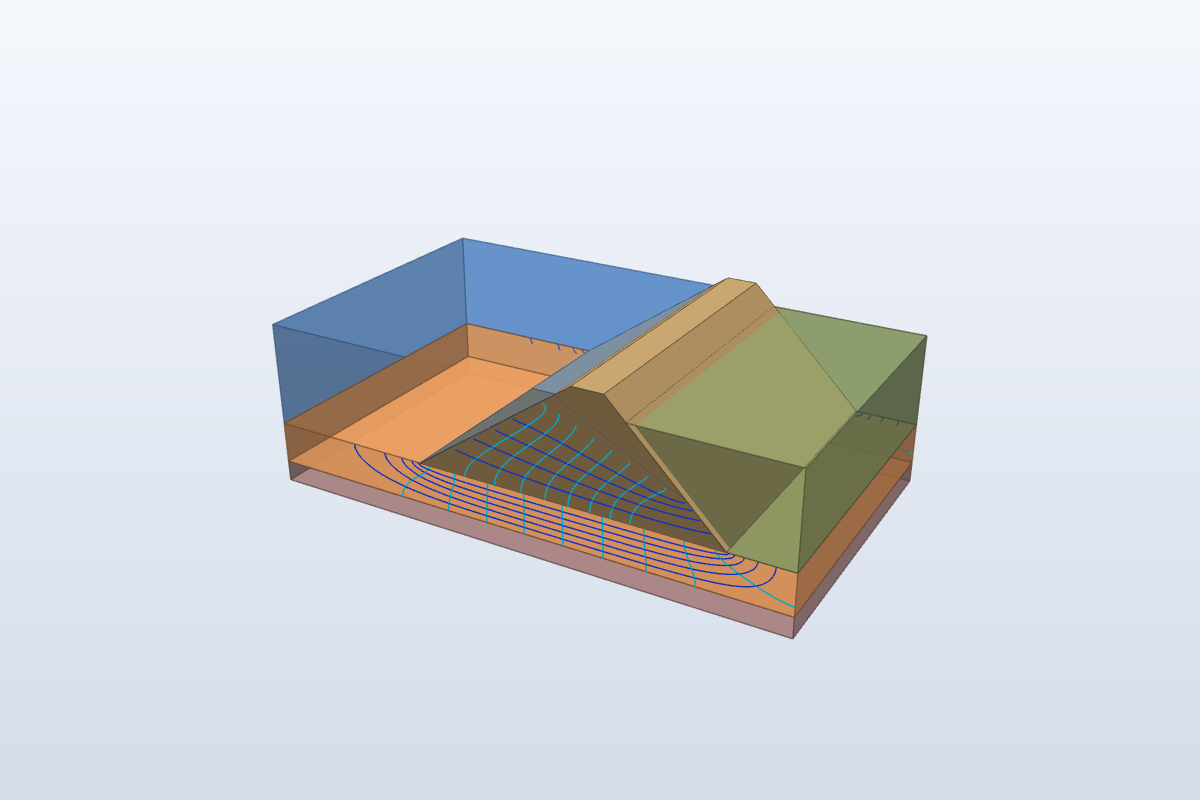

Il pulsante Vista 3D (scheda Home, gruppo Out, e scheda Strumenti) apre il modello tridimensionale della diga costruito dagli stessi dati della sezione: la sezione del disegno è estrusa lungo l'asse del rilevato.
Cosa contiene¶
| Layer | Contenuto |
|---|---|
| Corpo diga | il rilevato trapezio (coronamento, paramenti di monte e di valle) |
| Stratigrafia | i due strati di fondazione con i loro colori e, se il piano campagna di valle è sopra il piede, il terreno a valle fino al piano campagna |
| Invaso | l'acqua fino alla quota di massimo invaso (semitrasparente) |
| Linea di saturazione | la superficie freatica nel corpo diga, dalla quota d'invaso sul paramento di monte all'uscita sul paramento di valle |
| Reticolo di flusso | equipotenziali (azzurro) e linee di flusso (blu) sulle due facce di testata, nel corpo diga e nello strato permeabile di fondazione |
Ogni layer si accende e si spegne con il suo pulsante nella barra della finestra.
Comandi¶
- Lunghezza (m): lunghezza del tratto di diga rappresentato (di default la base del rilevato, almeno 20 m).
- Assonometria, Sezione, Laterale, Pianta, Estensioni: viste predefinite.
- Prospettiva, Spigoli: tipo di proiezione e spigoli delle facce.
- Opera trasparente: rende trasparente il corpo diga per vedere linea di saturazione e reticolo di flusso.
- Trasparenza terreno: trasparenza degli strati di fondazione.
- Salva immagine, Copia: immagine della vista corrente.
- Mouse: sinistro = ruota, destro o centrale = sposta, rotella = zoom, doppio clic = estensioni.
La finestra si aggiorna da sola quando si modificano i dati (geometria, stratigrafia, permeabilità), mantenendo la vista e i layer scelti.
Nella relazione di calcolo¶
La Relazione riporta in coda il disegno della sezione e un'immagine della Vista 3D.
Note
Il reticolo di flusso della Vista 3D è quello calcolato con il disegno della sezione (scheda Geometria o Verifiche): la Vista 3D ridisegna la sezione prima di aprirsi.
