Verifica di argini in terra-ESD > Stabilità globale

Come previsto dal DM 26 giugno 2014 e le NTC 2018 rispettivamente al paragrafo E.5.1 e ai capitoli 6 e 7, occorre eseguire delle verifiche per individuare le superfici di potenziale scorrimento più prossime all'instabilità, sia all'interno, sia nell'insieme costituito dal rilevato e dai terreni di fondazione.

Il software ESD (Earth Small Dams), dalla sezione Home, dispone di un comando per l'esportazione in Slope della sezione geotecnica dell'argine. L'analisi dovrà essere condotta ad invaso pieno, invaso vuoto e a rapido svaso.

Esportazione verso Slope

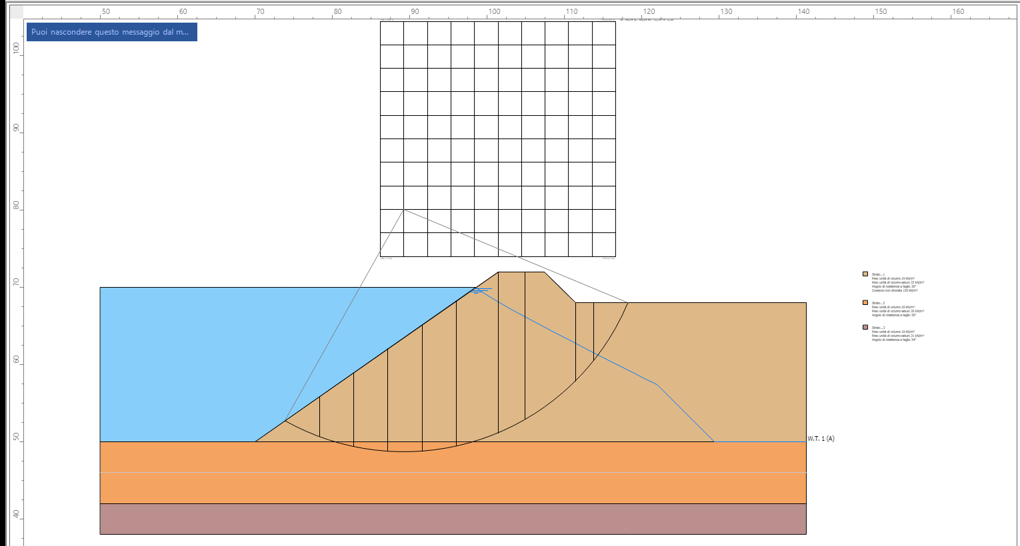

Il pulsante Slope (scheda Home, gruppo Out) salva un file *.LHFTOSLOPE con i dati correnti delle schede e lo apre in Slope (se Slope non è installato ESD propone di scaricarlo). In Slope arrivano:

Dato	Da ESD
Profilo del terreno	inizio a monte, piede di monte, coronamento, paramento di valle fino al piede e oltre, fino al bordo degli strati di fondazione; se il piano campagna di valle è sopra il piede, il profilo segue il piano campagna
Falda	quota di massimo invaso a monte, linea di saturazione nel corpo diga (la curva del disegno), piede di valle e piano di posa a valle
Strato 1	corpo diga: γ, γsat, φ', c', cu
Strati 2 e 3	strati di fondazione (permeabile e impermeabile) con γ, γsat, φ, c e colore
Sisma	amax, kh, kv

Slope si apre in unità del Sistema Internazionale (kN/m³, kPa, kN), come ESD, e con la legenda degli strati.

Coesione efficace e non drenata

Nelle verifiche a scorrimento di ESD (serbatoio pieno, vuoto e rapidamente svuotato) si usano i parametri efficaci φ' e c'. La coesione non drenata c_u (casella a destra di c') non entra nelle verifiche di ESD: si esporta in Slope per le analisi in tensioni totali.

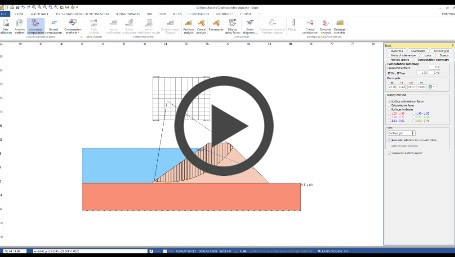

Il seguente video mostra il dettaglio delle verifiche in slope ( invaso pieno, rapido svaso, invaso vuoto ):
