Suprafață topografică

Suprafața topografică este descrisă de un set de puncte caracterizate de coordonatele x, y și z. Următorii parametri pot fi atribuiți pentru fiecare punct:

• x [m]: Coordonata x, exprimată în metri, a punctului suprafeței topografice;

• y [m]: Coordonata, exprimată în metri, a punctului suprafeței topografice;

• z [m]: Coordonata z, exprimată în metri, a punctului suprafeței topografice;

Descriere: Câmpul de text disponibil pentru introducerea unei descrieri a punctului:

Următoarele funcții pot acționa pe suprafața topografică:

• Adăugați punctul de suprafață topografic;

• Îndepărtați punctul de suprafață topografic;

• Modificarea punctului de suprafață topografică;

• Importă punctele de suprafață topografice din txt;

Funcția vă permite să inserați un punct în structura de date care gestionează suprafața topografică a modelului. Pentru a introduce un punct pe suprafața topografică a modelului, aplicați următoarea procedură:

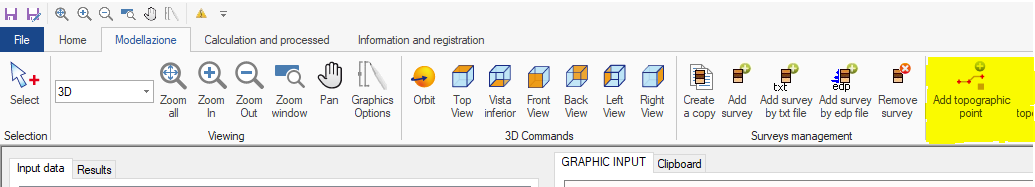

1. Faceți clic pe fila de modelare, apoi faceți clic pe funcția "Adăugați punctul topografic de suprafață";

2

Eliminați punctul din suprafața topografică
Pentru a îndepărta un punct de pe suprafața topografică a modelului, aplicați următoarea procedură:
1. Faceți clic pe fila de modelare, apoi faceți clic pe funcția "Eliminați suprafața topografică";
2. Faceți clic pe punctul de pe suprafața topografică pentru a fi îndepărtat și apoi acceptați operația:

Schimbarea unui punct pe suprafața topografică va anula calculele deja efectuate. Software-ul va solicita în mod automat să execute, sau nu, din nou calculul stratigrafiei.

Importați puncte de suprafață topografice din txt.

Pentru a importa un set de puncte dintr-un fișier în format txt, aplicați următoarea procedură:

1. Faceți clic pe fila de modelare, apoi faceți clic pe funcția "Importă suprafețe topografice";

2. Selectați fișierul text pentru a importa punctele conținute în fișier;

Fișierul text are următorul format: Fiecare linie reprezintă un punct de pe suprafața topografică. În fiecare rând există patru valori (separate de ";"):

• Prima valoare este identificatorul (progresiv) al punctului;

• A doua valoare este coordonata x a punctului (în m);

• A treia valoare este coordonata y a punctului (în m);

• A patra valoare este coordonata z a punctului (în m);
