Prelucrare

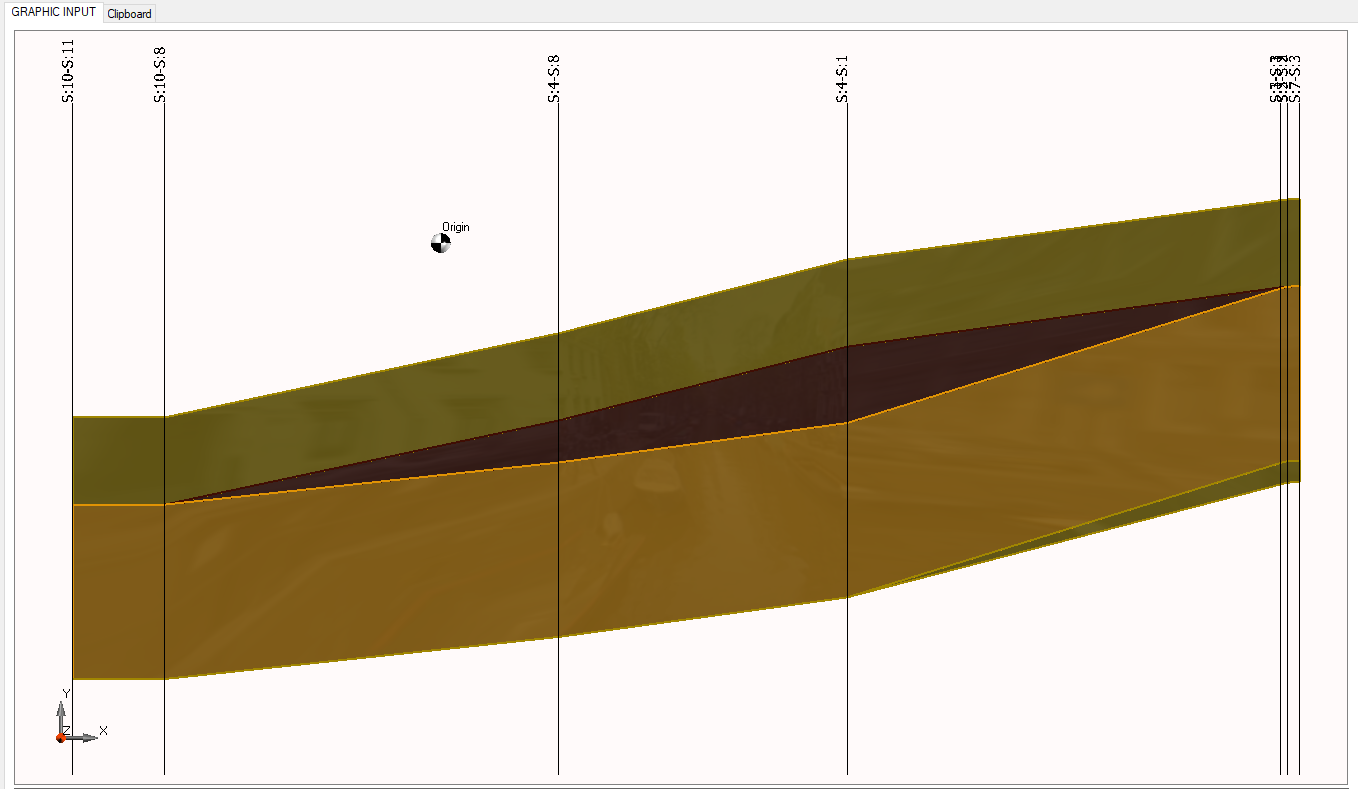

Elaborarea constă în crearea unui model stratigrafic tridimensional din care se pot genera secțiuni geotehnice bidimensionale:

Algoritmul de generare a stratigrafiei 3d poate fi rezumat în următoarele etape:

1. Se efectuează o triangulare pe setul de puncte constituit prin unirea punctelor suprafeței topografice și poziționarea sondajelor definite;

2. Selectați sondajul Master;

3. Primul strat este setat ca stratul care este procesat de sondajul Master;

4. În cadrul modului de conexiune definit prin triangularea punctelor, toate sondajele pentru care primul strat neprelucrat are același pământ ca cel al stratului care este prelucrat de sondajul principal sunt conectate;

5. Odată ce toate profilurile stratigrafice au fost conectate, se trece la următorul strat al sondajului principal și se execută din nou operația conform punctului 4.
