Vista 3D¶
Il comando VISTA > 3D mostra l'opera in tre dimensioni al posto del disegno. Il comando 2D, oppure un doppio clic con il tasto sinistro sulla vista, torna alla sezione.
- Mouse: tasto sinistro = ruota, tasto destro = sposta, rotella = zoom.
- Viste: superiore, inferiore, laterale, frontale, posteriore e assonometria dal gruppo Vista 3D del ribbon.
- Resa: Linee (fil di ferro), Render (solidi illuminati senza spigoli), Shade (colori piatti), Shadeon (solidi con gli spigoli). Luce on/off accende e spegne l'illuminazione, Sposta luce cambia la direzione della luce.
- Barra della vista: i pulsanti dei layer (gabbioni, fondazione, terreno, acqua, fossa di escavazione...) li accendono e li spengono; Trasparenza terreno rende il terreno trasparente; Salva immagine e Copia esportano la vista.
Con la vista 3D aperta, Esporta bmp... e Anteprima esportano e stampano la vista 3D.
Gabbioni¶

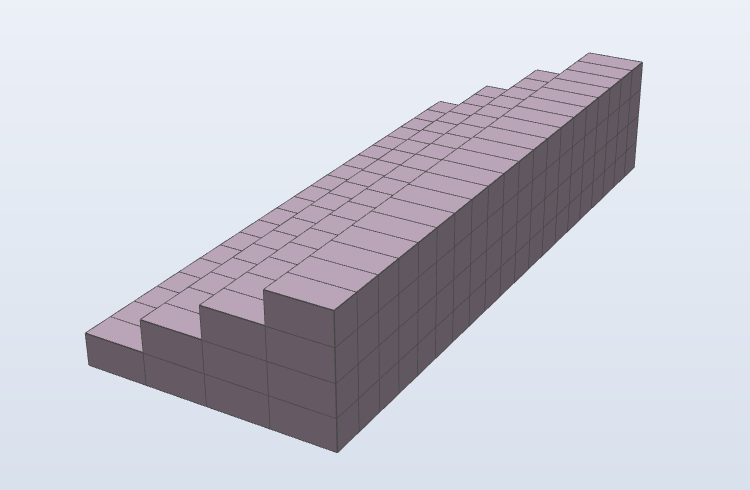

I gabbioni sono disegnati uno per uno, strato per strato, con le dimensioni del tipo di gabbione (B x H x L) ripetute lungo l'opera.
Acqua, terreno e fossa di escavazione¶

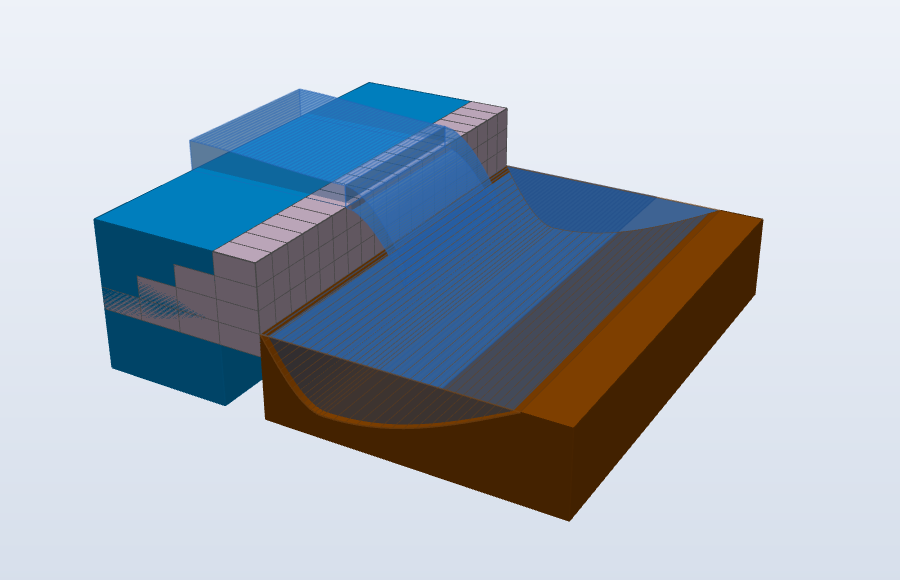

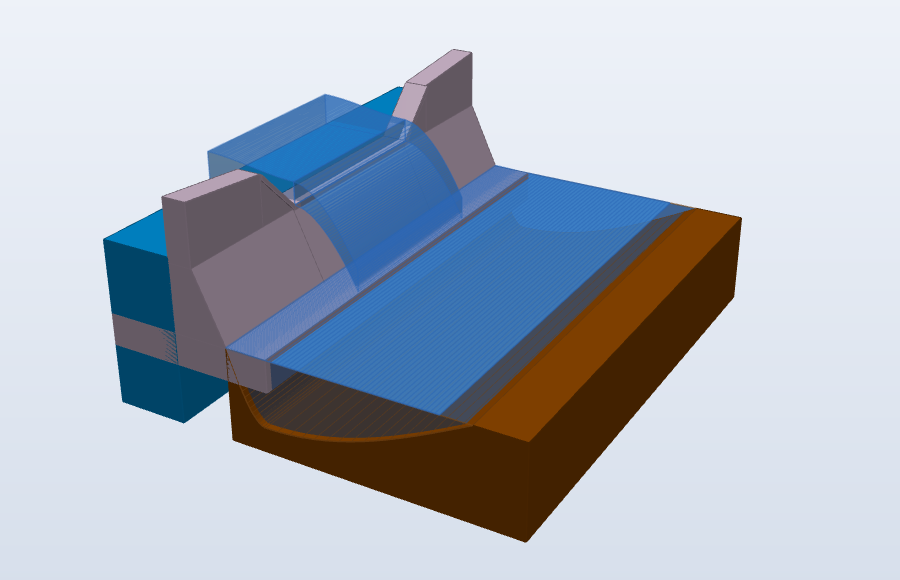

Dopo CALCOLO > Verifiche idrauliche > Calcola la vista 3D mostra anche:
- l'acqua a monte sopra la gaveta, fino al livello idrico di monte;
- la vena che cade dalla gaveta (stessa geometria del profilo del disegno 2D);
- la corrente a valle sul fondo;
- il terreno a monte e a valle, con i colori della sezione;
- la fossa di escavazione a valle della briglia, alla distanza e alla profondità di massima escavazione del calcolo idraulico.
L'acqua sta sulla larghezza della gaveta; a valle la corrente e la fossa occupano tutta l'opera.

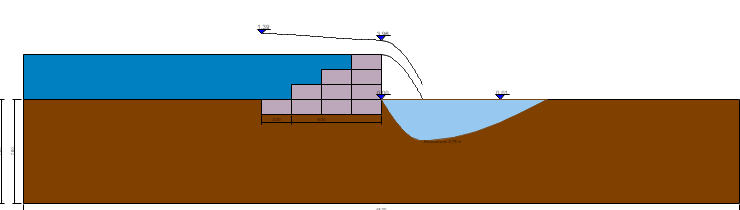

La fossa di escavazione compare anche nel disegno 2D, riempita d'acqua, con la sua profondità:
Forma della fossa
Il fondo eroso scende dal piede della briglia al punto di massima escavazione e risale al fondo dell'alveo in una lunghezza pari a tre volte la profondità di escavazione.
Lunghezza dell'opera¶

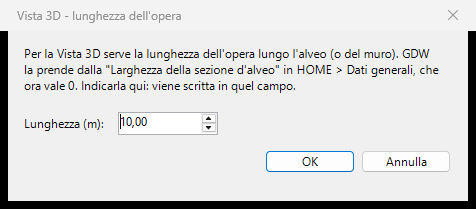

La vista 3D estrude l'opera per la Larghezza della sezione d'alveo dei Dati generali. Se il valore è zero (tipico dei muri in gabbioni), GDW chiede la lunghezza dell'opera e la scrive in quel campo; la usa anche il computo metrico.
Relazione¶
La relazione di calcolo contiene l'immagine della vista 3D (con l'acqua e la fossa se il calcolo idraulico è stato fatto) e il computo metrico.
