Computo metrico

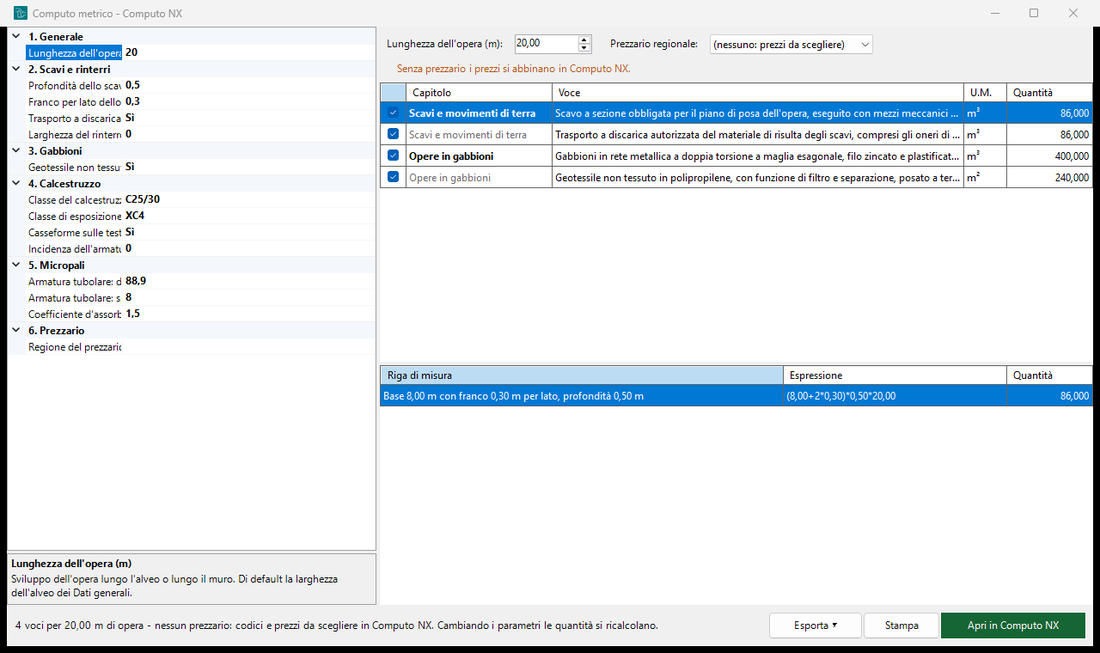

Il comando CALCOLO > Output > Computo metrico (anche nella barra di accesso rapido) apre il computo dei materiali dell'opera: a sinistra i parametri, a destra le voci per capitolo e, sotto, le righe di misura della voce selezionata.

Voci

Le quantità vengono dalla geometria dell'opera, sull'intera lunghezza dell'opera (di default la Larghezza della sezione d'alveo dei Dati generali):

Capitolo	Voci
Scavi e movimenti di terra	scavo a sezione obbligata per il piano di posa, trasporto a discarica, rinterro a tergo
Micropali	perforazione, armatura tubolare, iniezione di miscela cementizia
Opere in calcestruzzo	calcestruzzo di corpo, fondazione, ali e ammorsamenti, controbriglia e bacino; casseforme; acciaio (con l'incidenza indicata)
Opere in gabbioni	gabbioni strato per strato (numero e tipo), geotessile a tergo e sotto la base
Drenaggi	tubi di drenaggio della briglia in calcestruzzo

Le casseforme comprendono i paramenti verticali e inclinati e, se richiesto, le testate, senza le facce a contatto con gli altri getti. I micropali sono contati con gli stessi interassi della vista 3D.

Parametri

I dati che GDW non ricava dal modello si indicano nella griglia dei parametri: profondità e franco dello scavo, trasporto a discarica, larghezza del rinterro, geotessile, classe ed esposizione del calcestruzzo, casseforme sulle testate, incidenza dell'armatura, armatura tubolare e coefficiente d'iniezione dei micropali. Cambiando un parametro le quantità si ricalcolano. I parametri restano salvati per l'utente; il file del progetto non cambia.

Ogni voce si può escludere (casella a sinistra) e ogni riga di misura si può modificare: l'espressione accetta numeri, + - * / e parentesi.

Esportazione e Computo NX

• Esporta: PDF, Word (.docx), Excel (.xlsx).
• Stampa: stampa diretta con la scelta della stampante.
• In italiano anche il file .computo e Apri in Computo NX, con l'abbinamento dei prezzi al prezzario regionale scelto.

Il computo compare anche in fondo alla relazione di calcolo.
