Estabilidad global¶
Importante: la estabilidad de la obra se comprueba en Slope
Las verificaciones de ESD (deslizamiento como bloque rígido, sifonamiento, verificaciones locales del paramento y de levantamiento) no bastan para garantizar la estabilidad del terraplén. Complete siempre el análisis con la estabilidad global en Slope (botón Slope): Slope recibe la sección, los materiales y la red de flujo de ESD, es decir, las presiones del agua calculadas en cada punto, y comprueba todas las superficies de deslizamiento en el cuerpo y en la cimentación, con embalse lleno, vacío y con desembalse rápido.
El botón Slope (pestaña Home, grupo Out) guarda un archivo *.LHFTOSLOPE con los datos actuales de las
pestañas y lo abre en Slope (si Slope no está instalado ESD propone descargarlo). El análisis debe realizarse con
embalse lleno, embalse vacío y desembalse rápido. A Slope llegan:
| Dato | Desde ESD |
|---|---|
| Perfil del terreno | inicio aguas arriba, pie aguas arriba, coronación, paramento aguas abajo hasta el pie y más allá, hasta el borde de los estratos de cimentación; si el terreno aguas abajo está por encima del pie, el perfil lo sigue |
| Nivel freático | cota de máximo embalse aguas arriba, línea de saturación en el cuerpo (la línea freática calculada por elementos finitos, como en el dibujo), pie aguas abajo y plano de apoyo aguas abajo |
| Presiones intersticiales | las presiones del agua calculadas por la filtración por elementos finitos en cada nodo de la malla, como malla de presiones intersticiales u(x,y): Slope las usa en la base de las dovelas en lugar de la presión hidrostática bajo el nivel freático (u = 0 en los materiales impermeables). Si el cálculo de filtración no converge la malla no se exporta y queda solo el nivel freático |
| Estrato 1 | cuerpo de la presa: γ, γsat, φ', c', cu |
| Estratos 2 y 3 | estratos de cimentación (permeable e impermeable) con γ, γsat, φ, c y color |
| Sismo | amax, kh, kv |
| Obras al pie aguas arriba | zócalo de escollera (estrato 1, el perfil pasa por encima) y cimentación de escollera (estrato entre cuerpo y cimentación, solo bajo el bloque), con c = 0 y φ, γ de la escollera |
| Refuerzos | los refuerzos del paramento aguas abajo (pestaña Obras) como elementos de refuerzo de Slope: longitud, altura del frente, envolvimiento, inclinación, Tallow, rozamiento terreno-refuerzo, coeficiente de pullout |
Coordenadas de ESD en Slope
Slope desplaza la sección 50 m en x y en y: el origen de ESD (x = 0, y = 0) pasa a ser (50; 50) en Slope y se marca con una cruz roja. Si más del 5% de los puntos de la malla de presiones queda fuera de la sección, Slope avisa de que la malla no está alineada. Al mover el ratón sobre la sección, Slope muestra la presión del agua u y la carga hidráulica h de la malla, para compararlas con ESD en el mismo punto (en ESD x e y son 50 m menores).
Slope se abre en unidades del Sistema Internacional (kN/m³, kPa, kN), como ESD, con la leyenda de los estratos.
Cohesión efectiva y no drenada
Las verificaciones al deslizamiento de ESD (embalse lleno, vacío y desembalse rápido) usan los parámetros efectivos φ' y c'. La cohesión no drenada cu (casilla a la derecha de c') no entra en las verificaciones de ESD: se exporta a Slope para los análisis en tensiones totales.

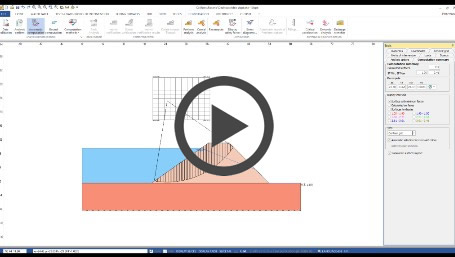

El siguiente vídeo muestra las verificaciones en Slope (embalse lleno, desembalse rápido, embalse vacío):
