Letture da foto del foglio di campagna

Per le prove con punta meccanica (CPT) le letture del manometro si scrivono a mano sul foglio di campagna: LP (punta) e LL (punta + manicotto), di solito ogni 20 cm. Con Letture da foto Static Probing legge le letture dalla foto o dalla scansione del foglio con il servizio di intelligenza artificiale di GeoStru, le mostra accanto all'immagine per il controllo e poi le inserisce nella prova; qc e fs si calcolano con le costanti dello strumento, come se le letture fossero state scritte nella griglia.

Le punte elettriche (CPTE, CPTU) registrano già qc, fs e u: quei dati si importano dal file dello strumento (Importa letture), non dalla foto.

Il procedimento completo nel video tutorial (guarda su YouTube).

Dove si trova

• Nella finestra Immissione dati della prova: pulsante Letture da foto nella barra sotto il grafico.
• In Importa letture: riquadro Foto del foglio di campagna.
• Nella scheda della prova (Prova corrente): pulsante Dalla foto del foglio....

Serve la connessione a internet: la lettura dura da qualche secondo a un paio di minuti.

Istruzioni e scelta della foto

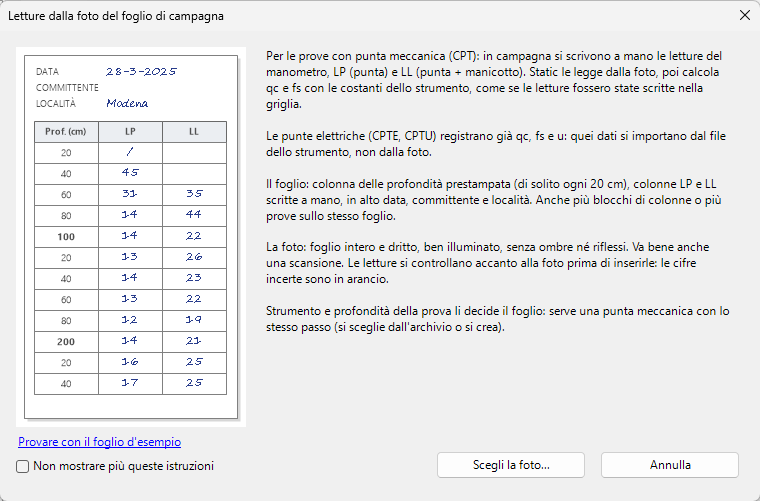

La prima finestra spiega come deve essere il foglio e la foto:

• il foglio: colonna delle profondità prestampata, colonne LP e LL scritte a mano, in alto data, committente e località. Vanno bene anche più blocchi di colonne o più prove sullo stesso foglio;
• la foto: foglio intero e dritto, ben illuminato, senza ombre né riflessi; va bene anche una scansione.

Se lo strumento della prova è elettrico compare un avviso: con le letture del foglio verrà proposta una punta meccanica.

Scegli la foto... apre la cartella degli esempi la prima volta, poi l'ultima cartella usata. Con Provare con il foglio d'esempio si usa il foglio installato con il programma (Import Examples\Field sheet photo).

Verifica delle letture

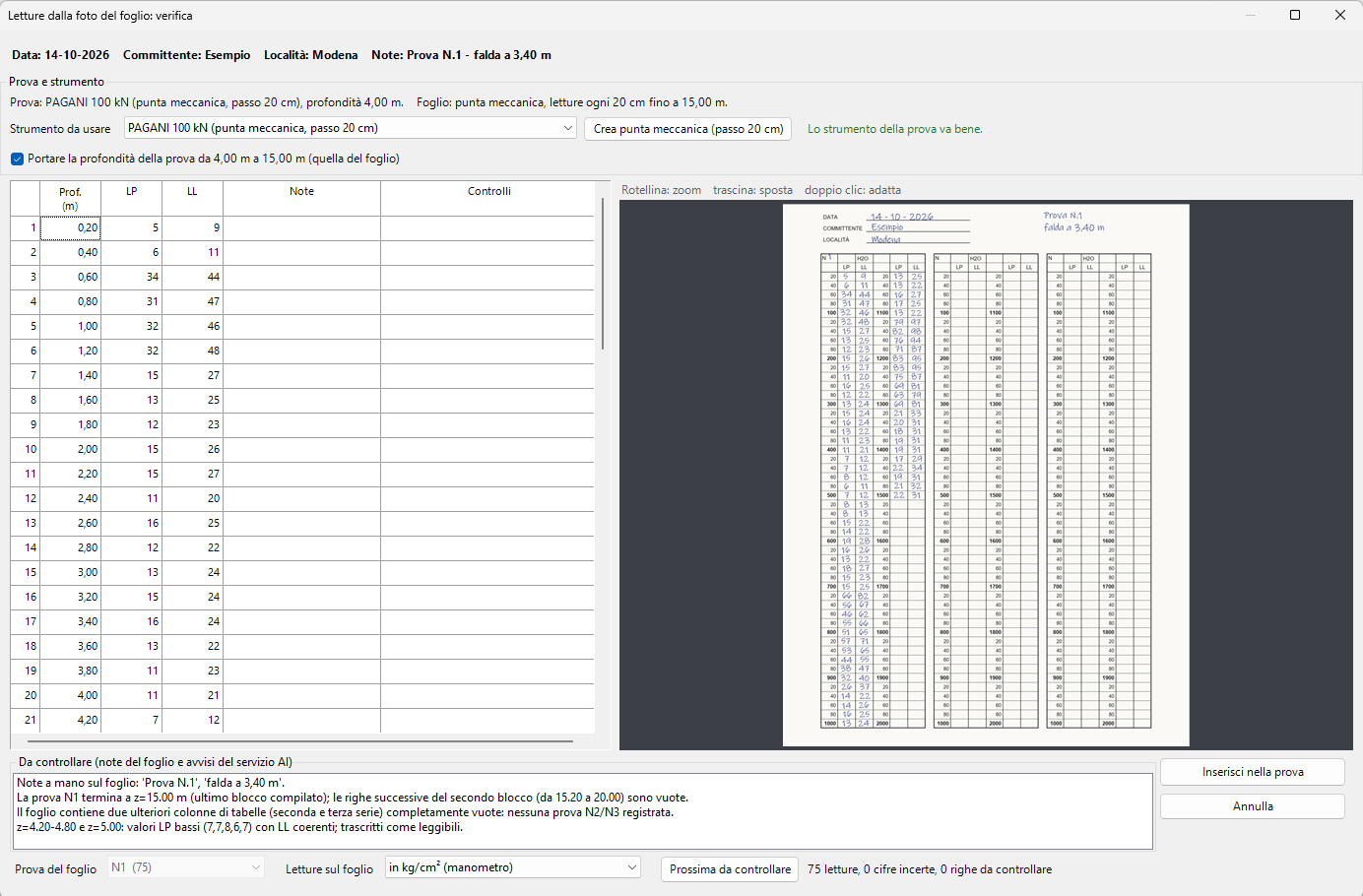

La finestra Letture dalla foto del foglio: verifica mostra:

• in alto Data, Committente, Località e Note lette dal foglio;
• a sinistra la tabella delle letture (profondità, LP, LL) con le note e i controlli di ogni riga; le cifre incerte sono in arancio;
• a destra la foto: rotellina zoom, trascina per spostarsi, doppio clic per adattarla alla finestra;
• in basso il riquadro Da controllare con le note scritte sul foglio e gli avvisi del servizio AI, il numero di letture, di cifre incerte e di righe da controllare, e Prossima da controllare per passare da una all'altra.

Le letture si possono correggere nella tabella prima di inserirle. Il programma controlla anche: profondità non multiple del passo o ripetute, letture mancanti, LL minore di LP, valori molto diversi dalle letture vicine.

Se sul foglio ci sono più prove si sceglie quella da usare in Prova del foglio; in Letture sul foglio si indica se sono in kg/cm² (manometro) o già nelle unità della griglia.

Strumento e inserimento nella prova

Nel riquadro Prova e strumento:

• Strumento da usare: serve una punta meccanica con lo stesso passo del foglio; si sceglie dall'archivio o si crea con Crea punta meccanica. Sotto, il programma dice se lo strumento della prova va bene o verrà sostituito;
• Portare la profondità della prova ... a ... m (quella del foglio): proposto quando il foglio arriva più in profondità della prova.

Inserisci nella prova scrive le letture nella griglia (se c'erano già letture chiede conferma) e aggiorna il grafico di resistenza di punta e laterale. Premere Ok nell'immissione dati per salvarle nella prova; da qui si prosegue come sempre con stratigrafia, elaborazione e relazione.

Note

La lettura con l'intelligenza artificiale è un aiuto alla trascrizione: ogni lettura va controllata con la foto prima di inserirla nella prova.
