Spettri

In questa sezione si carica lo spettro medio della microzona dello studio MS3, cioè lo spettro da regolarizzare. Il riquadro Importazione dello spettro medio offre due modi semplici:

  • Importa spettro...: legge il file dello studio MS3 riconoscendo da solo il formato;
  • Spettro MS3 dalle coordinate...: trova la microzona dalle coordinate dell'edificio e carica il suo spettro medio (per ora solo in alcuni comuni).

Sotto, con la scritta "Impostazioni manuali, solo se il file non viene riconosciuto", restano le impostazioni di importazione classiche.

In ogni caso, prima di caricare lo spettro il programma mostra un riepilogo di quello che ha trovato e chiede conferma. Lo spettro caricato prende il posto di quello precedente.

Importa spettro... (dal file dello studio)

Premi Importa spettro... e scegli il file dello spettro (.txt, .csv o .dat). Il programma riconosce da solo:

  • la codifica del file, compresi i file UTF-16 prodotti da alcuni studi;
  • le righe di intestazione, che vengono saltate;
  • il separatore delle colonne (spazio, tabulazione, punto e virgola).

I formati riconosciuti sono:

Contenuto del file Cosa fa il programma
Due colonne: periodo e accelerazione le legge così come sono
Più colonne: periodo e una colonna per ogni analisi fa la media delle analisi
Una colonna con l'intestazione dello Standard MS (scala logaritmica o lineare, intervallo dei periodi, passo) ricostruisce i periodi dall'intestazione
Una colonna con il solo passo dei periodi in testa ricostruisce i periodi solo se i valori coprono esattamente l'intervallo 0–4 s

Più file insieme. Se lo studio fornisce le singole analisi della microzona (per esempio 7 file) e non lo spettro medio, selezionali tutti insieme nella finestra di apertura: il programma ne fa la media.

Unità di misura. Gli spettri degli studi MS3 sono di solito in g. Il programma considera i valori in g se il massimo non supera 4; altrimenti li considera in m/s² e li converte in g.

Riepilogo. Prima di caricare lo spettro compare un riepilogo con:

  • il formato riconosciuto (e il numero di file mediati);
  • il numero di punti e l'intervallo dei periodi;
  • l'unità dei valori nel file (g, oppure m/s² convertiti in g);
  • il valore massimo e il periodo in cui si raggiunge.

Controlla che i numeri corrispondano allo studio e conferma.

I periodi non vengono mai indovinati

Se il file non contiene i periodi e non c'è un'intestazione da cui ricostruirli con certezza, il programma non lo carica e dice che il formato non è stato riconosciuto. In questo caso usa le impostazioni manuali.

Spettro MS3 dalle coordinate...

Questo pulsante usa la latitudine e la longitudine inserite nei Dati generali (WGS84, le stesse usate per i parametri sismici). Il programma trova la microzona dello studio MS3 in cui cade il punto e propone il suo spettro medio.

Prima di caricare lo spettro compare un riepilogo con:

  • il punto e il comune;
  • la versione dello studio MS3 usata;
  • la microzona, con tipo, categoria e fattore di amplificazione FA (0,1–0,5 s), quando lo studio li riporta;
  • l'origine dello spettro (quale file dello studio e se è la media delle analisi), il numero di punti e l'intervallo dei periodi;
  • la fonte dei dati.

Se il punto cade anche in una zona di attenzione per instabilità, il riepilogo lo segnala: in questo caso verifica lo studio.

Se per quella microzona lo studio non fornisce uno spettro leggibile in automatico (per esempio una zona stabile senza amplificazione, di categoria A), il programma lo dice e non carica nulla: se serve, importa lo spettro dal file dello studio.

Comuni disponibili

In questa versione sono disponibili gli spettri MS3 di 82 comuni del cratere del sisma 2016:

  • Abruzzo (7): Cagnano Amiterno, Castel di Castagna, Fano Adriano, Farindola, Montorio al Vomano, Teramo, Valle Castellana;
  • Lazio (7): Amatrice, Borbona, Borgo Velino, Castel Sant'Angelo, Micigliano, Poggio Bustone, Posta;
  • Marche (56): Apiro, Appignano del Tronto, Arquata del Tronto, Camporotondo di Fiastrone, Castel di Lama, Castelraimondo, Castignano, Castorano, Cingoli, Colli del Tronto, Colmurano, Comunanza, Corridonia, Cossignano, Fabriano, Falerone, Fiuminata, Folignano, Force, Gagliole, Gualdo, Massa Fermana, Mogliano, Monsampietro Morico, Montalto delle Marche, Montappone, Monte Cavallo, Monte San Martino, Montedinove, Montefalcone Appennino, Montefortino, Montegiorgio, Monteleone di Fermo, Montelparo, Monterinaldo, Ortezzano, Palmiano, Penna San Giovanni, Petriolo, Pieve Torina, Pioraco, Poggio San Vicino, Pollenza, Ripe San Ginesio, Rotella, Sant'Angelo in Pontano, Santa Vittoria in Matenano, Sefro, Serravalle di Chienti, Servigliano, Smerillo, Tolentino, Treia, Urbisaglia, Valfornace, Visso;
  • Umbria (12): Arrone, Cerreto di Spoleto, Ferentillo, Montefranco, Norcia, Poggiodomo, Polino, Sant'Anatolia di Narco, Scheggino, Sellano, Spoleto, Vallo di Nera.

Negli altri comuni (per esempio quelli con più versioni dello studio: Ord. 24/2017, 79/2019 e aggiornamento dell'Ord. 119/2021) e nelle microzone per cui lo spettro non si legge in modo affidabile, il programma lo segnala: lo spettro medio si importa dal file dello studio con Importa spettro....

I dati provengono dagli studi di microzonazione sismica di livello 3 del sisma 2016, pubblicati dal Commissario straordinario per la ricostruzione su sisma2016data.it.

Controlla sempre lo studio

Lo spettro caricato dalle coordinate è una comodità, non sostituisce la lettura dello studio. Verifica sulla carta delle microzone che l'edificio cada nella microzona proposta (soprattutto vicino ai confini fra microzone) e che lo spettro sia quello della versione dello studio da usare per il tuo intervento.

Impostazioni manuali

Servono solo se il file non viene riconosciuto da Importa spettro.... Lo spettro deve essere definito per punti (periodo, accelerazione) in un file .txt oppure .csv. Imposta:

  • il numero di colonne contenute nel file;
  • la prima riga da leggere (per saltare eventuali righe di testo);
  • il separatore delle colonne;
  • l'unità di misura delle accelerazioni.

Poi premi Importa con queste impostazioni..., scegli il file e conferma con Apri.

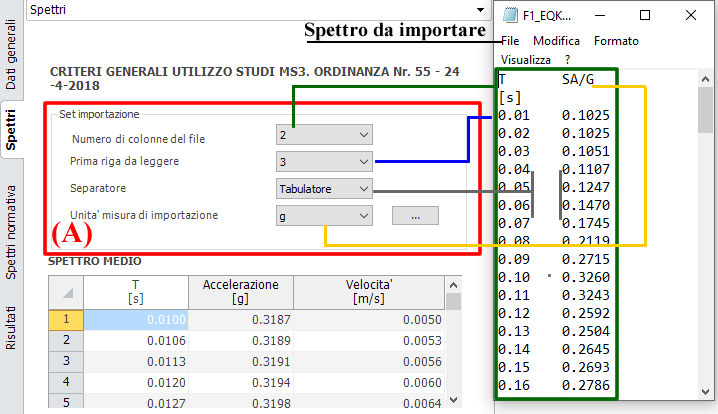

Spettro 1

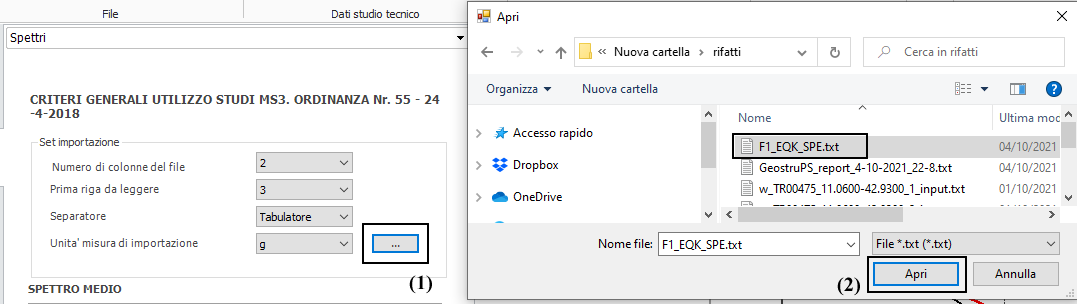

Spettro 2

Spettro caricato e regolarizzazione

Caricato lo spettro, nella griglia (B) si leggono i valori numerici (periodo, accelerazione) e la velocità calcolata. Nella sezione (C) compare il grafico dello spettro delle accelerazioni (medio e normalizzato) e delle velocità. Nella sezione (D) si leggono i parametri di normalizzazione, ricavati con le equazioni seguenti (Appendice 1 dell'Allegato 1 dell'Ordinanza 55).

TA(=Tao)= periodo proprio per il quale è massimo il valore dello spettro di pseudoaccelerazione (SA).

SAm(=Samo)=Valore medio dello spettro di pseudoaccelerazione (SA) nell'intorno 0.5TA e 1.5TA

Sao

Lo spettro di pseudovelocità (SV) si determina a partire da quello di accelerazione, moltiplicando le ordinate spettrali di quest’ultimo per l’inverso della corrispondente frequenza circolare

ω= 2π/T.

SV

TV(=Tvo)= periodo proprio per il quale è massimo il valore dello spettro di pseudovelocità (SV) .

SVm(=SVmo)=Valore medio dello spettro di pseudovelocità (SV) nell'intorno 0.8TV e 1.2TV

SV0

Periodo in corrispondenza del quale si incontrano i due rami dello spettro ad accelerazione costante e velocità costante:

TC

TB=1/3*TC e TD=4.0*amax/g + 1.6 con amax punto di ancoraggio per T=0 fornito dalla seguente relazione,

amax

con Se (T=0.01s) ordinata dello spettro di accelerazione per T=0.01s, primo valore del periodo nello spettro elastico delle simulazioni numeriche.

Per la determinazione dei tratti dello spettro tra TA=0, TB, TC, TD, fino a un T di interesse si applicano le equazioni riportate in NTC (2018)

F0 si determina dal rapporto SAm/amax

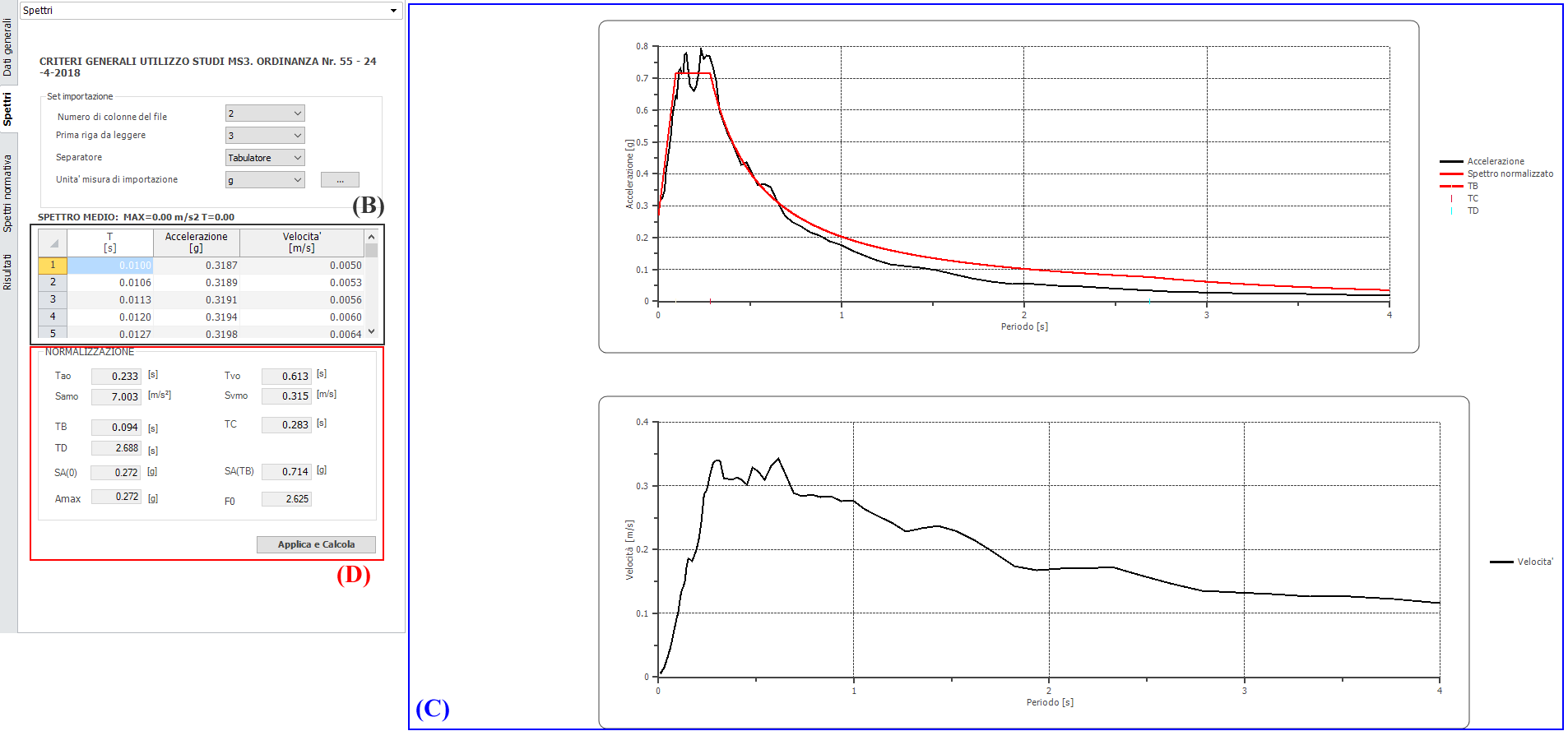

Spettro 3
