Calcul structural

Calculul sructural este executat cu metoda FEM: pentru pilot este discretizat un anumit număr de elemente grindă, la capetele cărora (noduri) se aplică nişte arcuri care schematizează terenul.

În panoul cu sarcini sunt precizate din nou combinaţiile de sarcină atribuite de utilizator în Sarcini din meniul Date. Afişarea rezultatelor, atât în materie de solicitări cât şi de analiză structurală, se raportează la combinaţia de sarcină curentă afişată în pătratul albastru.

Condiţiile de sarcină Fo, Fv şi M vor trebui introduse începând de la nodul 1 care urmează.

Solicitările redate de program în fişa de analiză a solicitărilor cuprind solicitările suplimentare de interacţiune cinematică: momentele cinematice calculate de program sunt prezentate în cadrul Inter. cinematică în corespondenţă cu nodul de trecere dintre straturile cu rigidităţi diferite.

Rezultatele analizei structurale

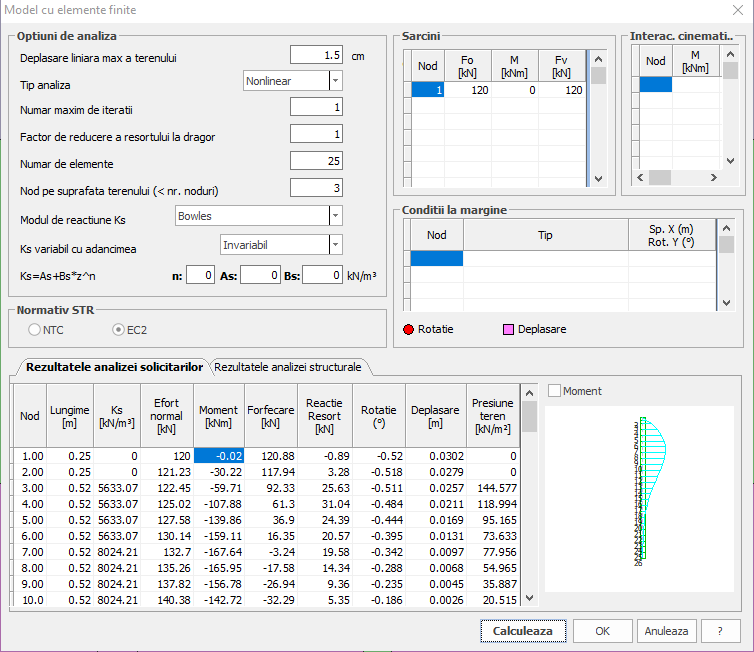

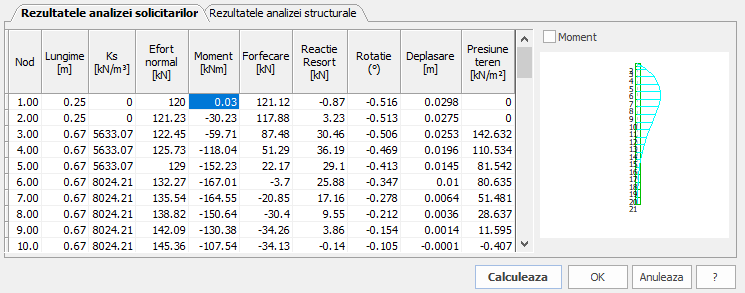

Mediul în care sunt redate rezultatele analizei structurale este reprezentat în figura următoare:

În fiecare nod sunt prezentate condiţiile de verificare, atât prin presare-îndoire cât şi prin tăiere.
