Vista 3D¶
El comando VISTA > 3D muestra la obra en tres dimensiones en lugar del dibujo. El comando 2D, o un doble clic izquierdo sobre la vista, vuelve a la sección.
- Ratón: botón izquierdo = girar, botón derecho = desplazar, rueda = zoom.
- Vistas: superior, inferior, lateral, frontal, posterior y axonométrica desde el grupo Vista 3D de la cinta.
- Representación: Linee (alambre), Render (sólidos iluminados sin aristas), Shade (colores planos), Shadeon (sólidos con aristas). Luce on/off enciende y apaga la iluminación, Sposta luce cambia la dirección de la luz.
- Barra de la vista: los botones de las capas (gaviones, cimentación, terreno, agua, fosa de socavación...) las encienden y apagan; Transparencia del terreno vuelve transparente el terreno; Guardar imagen y Copiar exportan la vista.
Con la vista 3D abierta, Esporta bmp... y Anteprima exportan e imprimen la vista 3D.
Gaviones¶

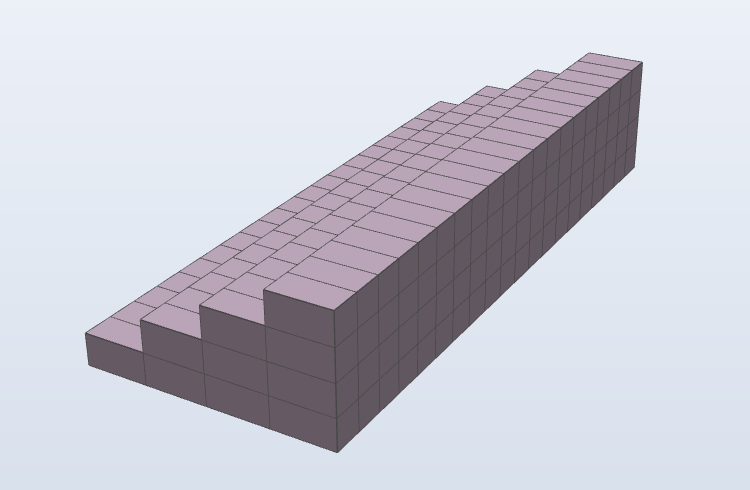

Los gaviones se dibujan uno a uno, hilada por hilada, con las dimensiones del tipo de gavión (B x H x L) repetidas a lo largo de la obra.
Agua, terreno y fosa de socavación¶

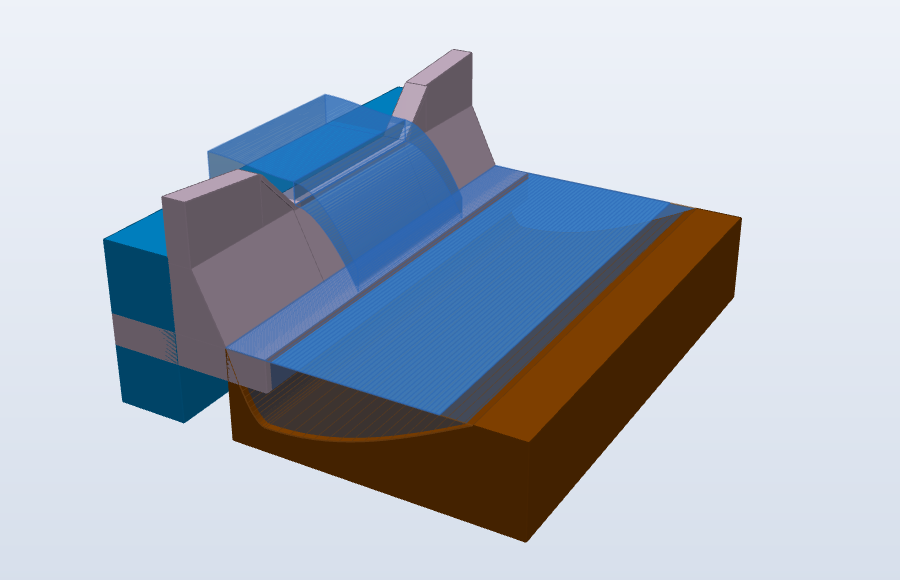

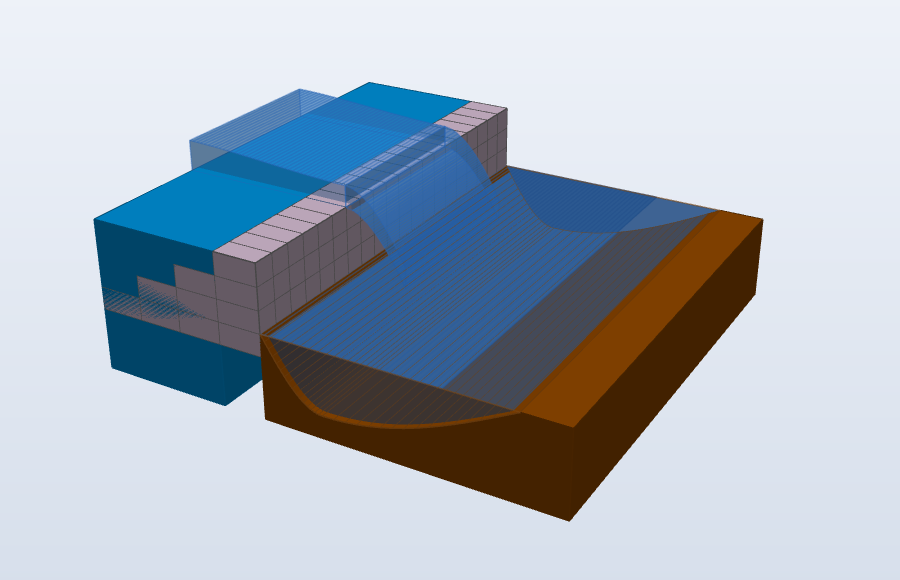

Después de CALCOLO > Verifiche idrauliche > Calcola la vista 3D muestra también:
- el agua aguas arriba sobre el vertedero, hasta el nivel de aguas arriba;
- la lámina vertiente que cae del vertedero (misma geometría que el perfil del dibujo 2D);
- la corriente aguas abajo sobre el lecho;
- el terreno aguas arriba y aguas abajo, con los colores de la sección;
- la fosa de socavación aguas abajo del dique, a la distancia y profundidad de máxima socavación del cálculo hidráulico.

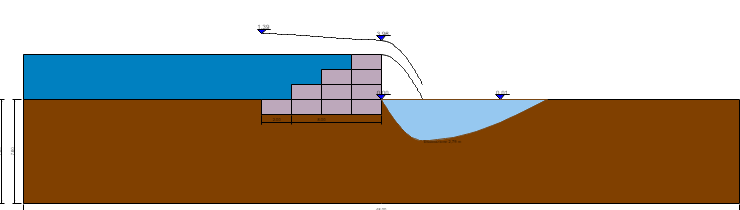

La fosa de socavación aparece también en el dibujo 2D, llena de agua, con su profundidad:
Forma de la fosa
El fondo socavado baja desde el pie del dique hasta el punto de máxima socavación y vuelve a subir al lecho del cauce en una longitud igual a tres veces la profundidad de socavación.
Longitud de la obra¶
La vista 3D extruye la obra según el ancho de la sección del cauce de los Datos generales. Si el valor es cero (típico de los muros de gaviones), GDW pide la longitud de la obra y la escribe en ese campo; la usan también las mediciones.
Memoria de cálculo¶
La memoria de cálculo contiene la imagen de la vista 3D (con el agua y la fosa si se ha realizado el cálculo hidráulico) y las mediciones.
