Dique en hormigón simple

La geometría del dique en hormigón simple va definida con referencia a la siguiente figura:

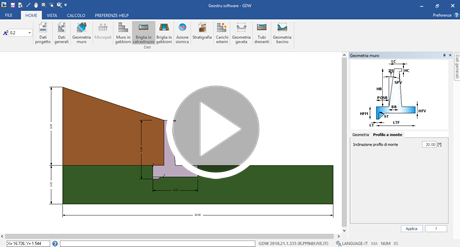

Figura: Esquema geométrico en hormigón

Con respecto a la figura los datos que el usuario tiene que introducir son los siguientes:

HB[m]

Altura del cuerpo del dique

POSB[m]

Distancia entre el parámetro cuesta arriba del dique y el orlo cuesta arriba de la cimentación

LC[m]

Ancho coronación

HC[m]

Altura coronación

SPV[ °]

Escarpa parámetro cuesta abajo con respecto a la vertical (Ángulo medido positivo en sentido anti horario)

HFV[m]

Altura cimentación cuesta abajo

LTF[m]

Ancho cimentación

LT[m]

Ancho tacón

ST[m]

Inclinación de la pared cuesta abajo del tacón respecto a aquella vertical (Ángulo medido en positivo en sentido horario)

HFM[m]

Altezza della fondazione a monte

BB[m]

Base del cuerpo del dique

Además el dique en hormigón es completamente definido cuando en las informaciones generales es definido su peso específico.
