2 Ambiente di lavoro

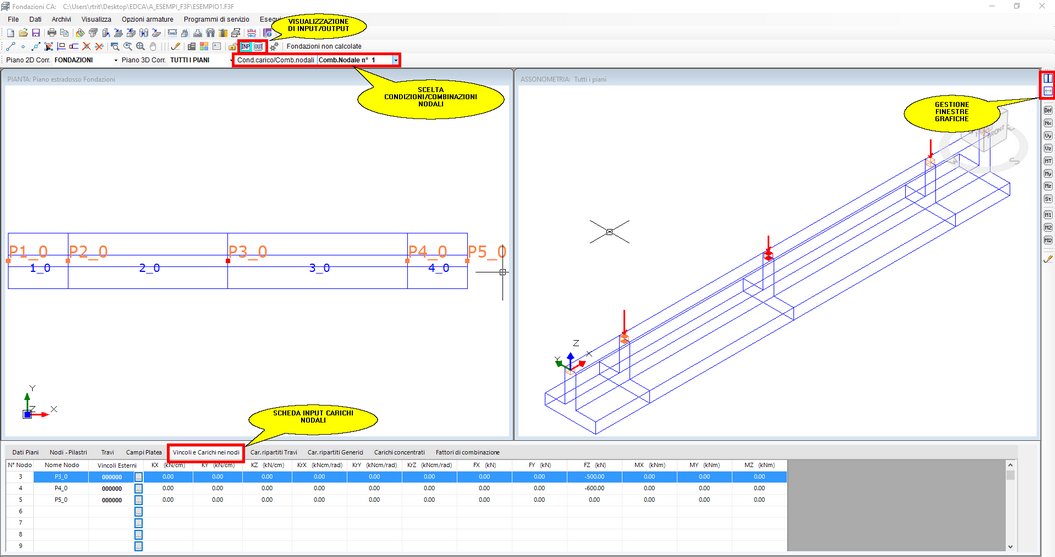

La visualizzazione e l'input della struttura corrente, di cui è indicato il nome ed il percorso del file nella barra del titolo, avviene contemporaneamente (come in figura) o separatamente sulle due finestre grafiche su cui è possibile operare alternativamente:

Per una migliore fruizione delle singole finestre grafiche la larghezza e l'altezza della finestra può essere estesa (se la finestra è attiva al momento della selezione) mediante gli appositi pulsanti di gestione delle finestre presenti nella toolbar verticale (evidenziate in rosso in alto e a destra della figura).

Ogni carico non nodale assegnato o visualizzato è riferito alla  condizione di carico corrente (le condizioni di carico comprendono i pesi propri e i carichi ripartiti da associare alle singole combinazioni nodali mediante appositi Fattori di combinazione da assegnare nella scheda omonima). Per assegnare i carichi nodali di una qualsiasi combinazione agenti in un dato nodo basta selezionare la combinazione nodale che interessa nella casella di scelta in alto, quindi selezionare la scheda Vincoli e Combinazioni nodali ed inserire i valori degli sforzi nella riga corrispondente al numero di nodo su cui agiscono detti sforzi. La selezione della riga può più velocemente essere effettuata cliccando col mouse il nodo di interesse (sia nella finestra della pianta sia in quella assonometrica).

Per aprire la scheda dei carichi nei nodi (evidenziata in figura) è necessario selezionare una delle combinazioni nodali presenti nella casella evidenziata nella barra dei comandi

La prima riga dello schermo è costituita dai menu principali (§ 2.2) attraverso i quali è possibile gestire le principali funzioni del programma.

Nelle due successive righe dello schermo sono disposte le barre degli strumenti (toolbars o barre di comando) che consentono, tra l'altro, un rapido accesso ai comandi presenti nei suddetti menu principali.

Nel seguito del presente capitolo verranno indicate le principali caratteristiche dell'interfaccia del programma e le modalità di inserimento dei dati attraverso l'illustrazione dei menu, delle finestre e delle tabelle (griglie) per l'assegnazione e/o la modifica dei dati. Verranno quindi illustrati i comandi per generare le stampe dei risultati ed i grafici delle armature progettate.

E' importante assegnare tutti i dati di input nelle dimensioni esplicitamente indicate per tutte le caselle e griglie di input. In genere le forze vengono assegnate in KN e le tensioni/pressioni in N/mm² (MPa).
