7.1 Le Schede

Dopo l'effettuazione del calcolo le schede relative alla fase di input vengono sostituite con nuove schede contenenti i risultati relativi ai vari elementi strutturali presenti nel calcolo.  In particolare per ogni combinazione di carico vengono visualizzati:

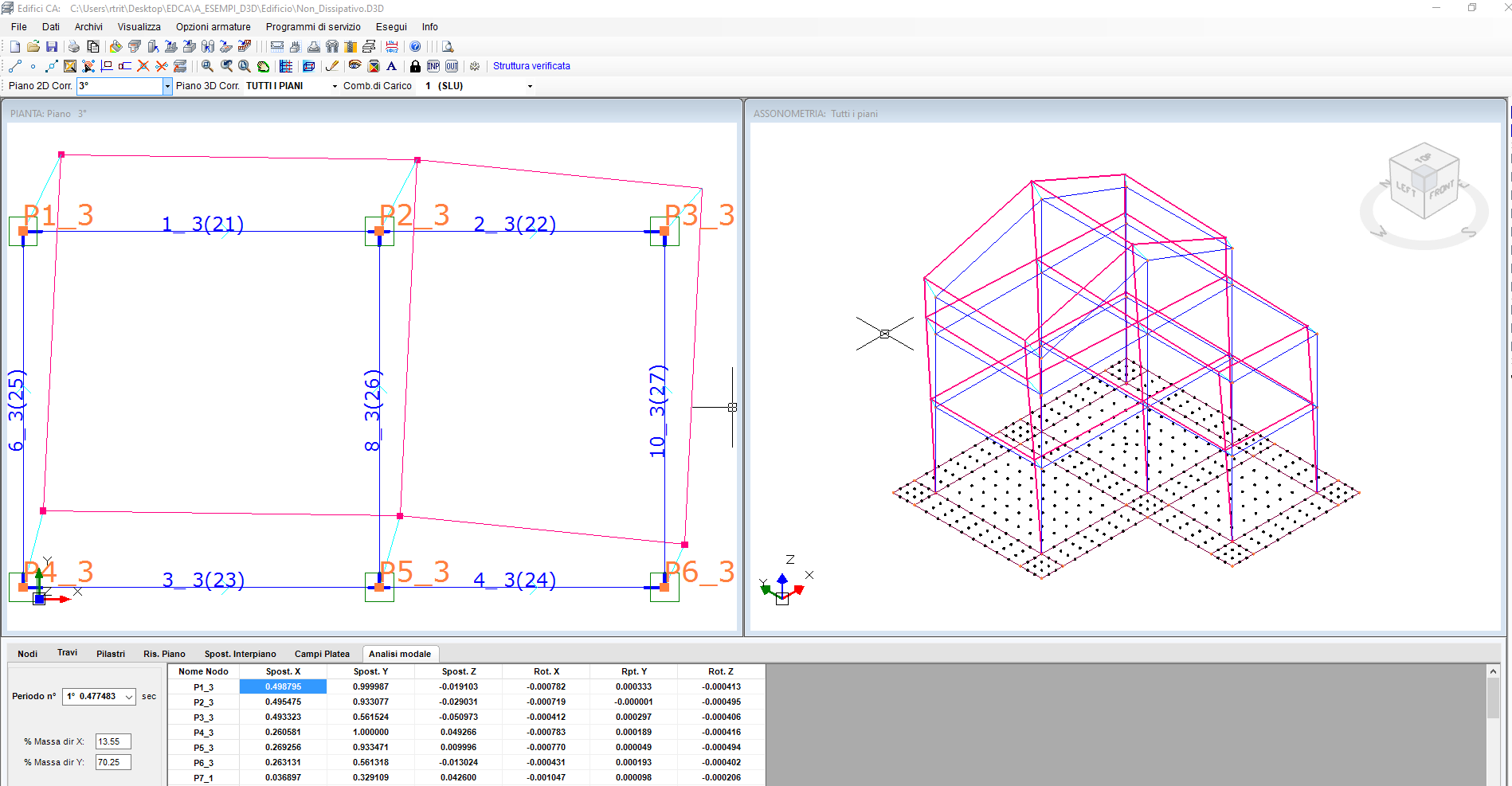

Nel caso di calcolo sismico vengono rappresentati anche i risultati dell'analisi modale. Nell'esempio in figura per ogni periodo proprio selezionato nella scheda "Analisi Modale" vengono visualizzati in tabella gli spostamenti dei nodi (autovettori) nonchè la corrispondente % di massa partecipante nelle direzione X e Y del sisma. Gli stessi spostamenti modali sono rappresentati sia piano per piano nelle piante (grafico 2D) che complessivamente nel grafico assonometrico (3D).
